Estructura

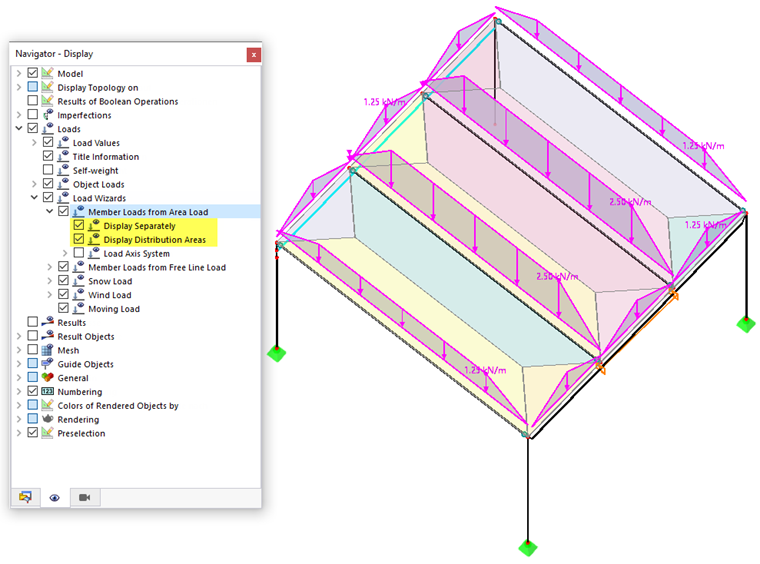

Cargas en barra a partir de una carga superficial

Este asistente para cargas facilita la tarea de colocar una carga superficial en barras en el modelo. Por ejemplo, puede aplicar una carga de nieve a los cabios de un plano de cubierta o una sobrecarga de uso a un emparrillado sin determinar manualmente los componentes de carga de las barras.

Información

Las barras de transmisión de cargas deben estar en un plano.

Datos principales

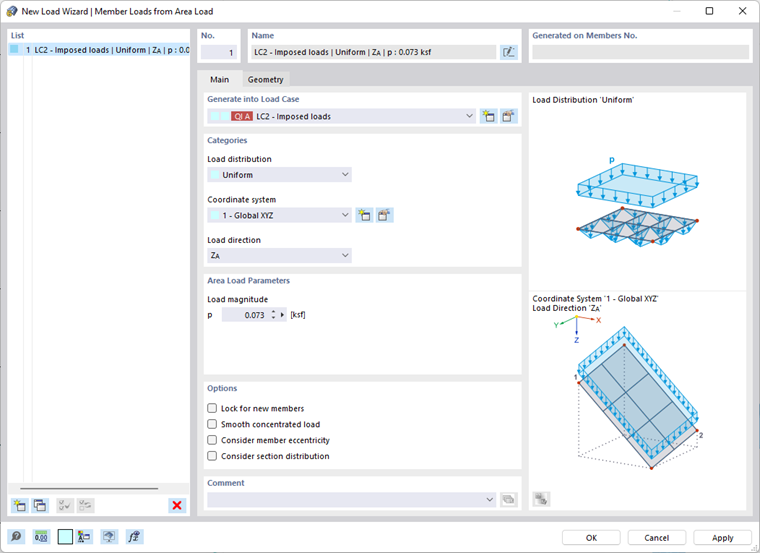

La pestaña Datos principales gestiona los parámetros de carga.

Generar en caso de carga

En la lista, seleccione el caso de carga al que desea asignar las cargas. Utilice el botón Nuevo para crear un nuevo caso de carga.

Categorías

Distribución de carga

La lista proporciona varias opciones para determinar cómo actúa la carga superficial:

  • Uniforme: la carga es de magnitud constante.
  • Lineal: la carga se distribuye linealmente de forma variable. En la sección de diálogo 'Parámetros de carga superficial', puede especificar tres nudos de referencia con los valores de carga respectivos.
  • Variable en X / Y / Z: la carga se distribuye linealmente de forma variable en la dirección de un eje global. Puede definir los parámetros de carga superficial en una pestaña separada (consulte el párrafo Varying).

Sistema de coordenadas

La carga superficial puede actuar perpendicular al plano de carga ('z local') o en relación con el sistema de coordenadas XYZ global. Alternativamente, puede seleccionar un sistema de coordenadas definido por el usuario o crear uno nuevo.

Dirección de carga

Si la carga superficial no actúa perpendicular al plano de carga, sino en la dirección de un eje global, la lista ofrece diferentes opciones.

La carga superficial se puede relacionar con el área real (como una carga de peso) o con el área proyectada (como una carga de nieve). La dirección de la carga se ilustra en el dibujo del diálogo.

Parámetros de carga superficial

Introduzca la magnitud de la carga superficial uniforme. Si la carga es linealmente variable, puede definir los números de tres nudos con las cargas asignadas. Utilice el botón Seleccionar individualmente para seleccionar los nudos gráficamente en la ventana de trabajo.

Opciones

Si marca la casilla 'Bloquear para nuevas barras', la carga superficial actúa solo en las barras actualmente disponibles del plano de carga superficial como se define en la pestaña 'Geometría'. Las barras que agregue al plano de carga superficial más adelante no dispondrán de ninguno de los componentes de la carga superficial.

Con la casilla 'Carga puntual suavizada', puede suavizar las cargas puntuales que pueden ocurrir en el caso de geometrías complejas en el curso de la distribución de carga. De este modo, se distribuyen las cargas puntuales a las barras adyacentes.

La opción 'Considerar la excentricidad de barra' controla si la carga superficial actúa sobre las barras en el plano sin considerar las excentricidades (configuración predeterminada). Al activar la casilla, la carga superficial no se aplica a las barras con una desviación fuera del plano.

Con la casilla 'Considerar la distribución de la sección', puede controlar si la carga superficial resultante de una definición de variación de canto también actúa sobre las barras inclinadas (configuración predeterminada). Si activa la casilla, la carga superficial no se aplica a las barras en el plano de carga que tienen una distribución de la sección no uniforme (consulte el capítulo ).

Geometría

En la pestaña Geometría, puede delimitar el plano de carga y definir las barras portantes.

Contorno del plano de carga superficial

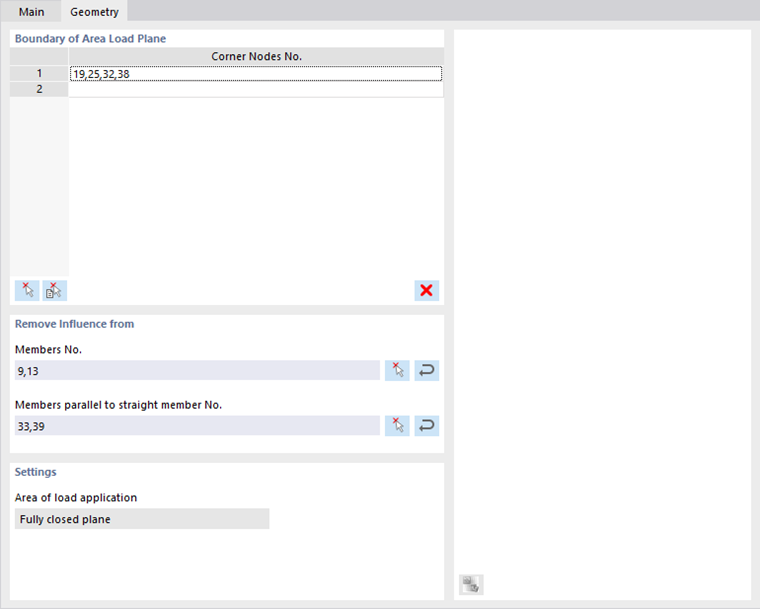

Defina el contorno del plano de carga superficial haciendo clic en los nudos de esquina del plano uno tras otro en la ventana de trabajo. Utilice el botón Seleccionar individualmente para definirlos. El plano se marcará con el color de selección. También puede utilizar el botón Selección múltiple para seleccionar las celdas de un plano que RFEM reconoce automáticamente en el modelo.

Se necesitan al menos tres nudos para definir un plano. La superficie no ha de estar encerrada necesariamente por líneas o barras en todos sus lados. Sin embargo, los planos con barras de forma curva no son adecuados para generar cargas en las barras.

Puede definir diferentes planos de carga superficial, que luego aparecerán fila por fila en la tabla.

Quitar influencia de

Esta sección de diálogo le permite excluir barras como arriostramientos o correas de la transmisión de cargas. Puede definir las barras gráficamente con el botón Seleccionar individualmente , ya sea individualmente o usando una barra modelo que se ejecuta 'en paralelo' para todas las barras libres de carga.

Configuración

El 'Área de aplicación de carga' controla cómo actúa la carga superficial en el modelo:

  • Plano cerrado completamente: Si hay un área entre las barras que no se muestra en el modelo, la carga superficial de todo el plano se distribuye a las barras. De esta manera, puede aplicar, por ejemplo, las cargas de una cubierta o un muro a una estructura de celosía
  • Vacío, solo en barras: Si el modelo consta solo de barras, como una torre de celosía, la carga actúa solo en las secciones de las barras. La carga se determina teniendo en cuenta la posición de la barra.

Variable

La pestaña Variable está disponible si ha seleccionado una distribución de carga variable en la pestaña 'Datos principales', que actúa en la dirección de un eje global.

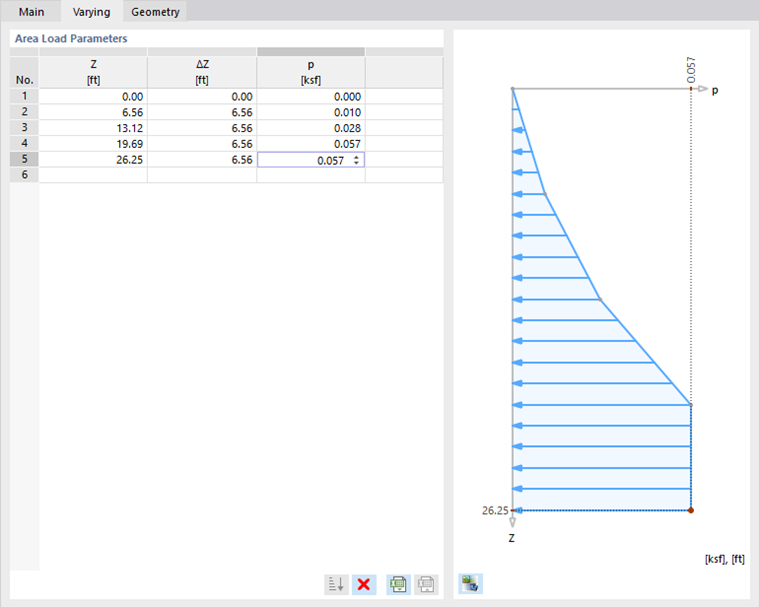

Puede definir una carga variable libre, como una carga de viento dependiente de la altura. Introduzca las ordenadas o las distancias relativas y asigne los valores de carga correspondientes.

Información

Asegúrese de que las ordenadas estén en orden estrictamente ascendente. Si las ordenadas están en la zona negativa, introduzca la ordenada más pequeña (es decir, el valor negativo más grande) en la parte superior.

Tolerancias

En la pestaña Tolerancias, puede especificar los criterios según los cuales se evalúan las barras y los nudos como pertenecientes a un plano o una línea.

Tolerancias para el tipo 'Barras que están en el plano'

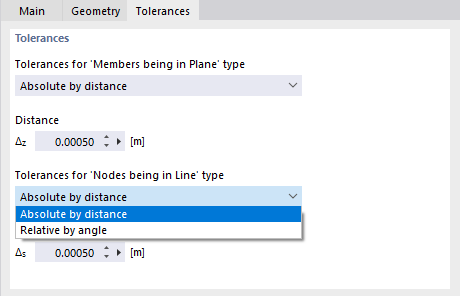

Utilice la lista para definir si la desviación permitida de una barra del plano de carga debe describirse como 'Absoluta mediante distancia' o 'Relativa mediante ángulo'. Luego, especifique la distancia Δz o el ángulo φz. El generador de cargas reconoce las celdas para todas las barras que se encuentran dentro de este límite y genera las cargas correspondientes.

Tolerancias para el tipo 'Nudos que están en la línea'

En la lista, puede seleccionar si la desviación permitida de un nudo de la línea de definición de la barra debe describirse como 'Absoluta mediante distancia' o 'Relativa mediante ángulo'. Luego, especifique la distancia Δs o el ángulo φs.
