Una carga poligonal libre actúa como una carga superficial uniforme o linealmente variable en una zona de forma poligonal y definible libremente de una superficie.
En la lista, seleccione el 'Caso de carga' al que desea asignar la carga.

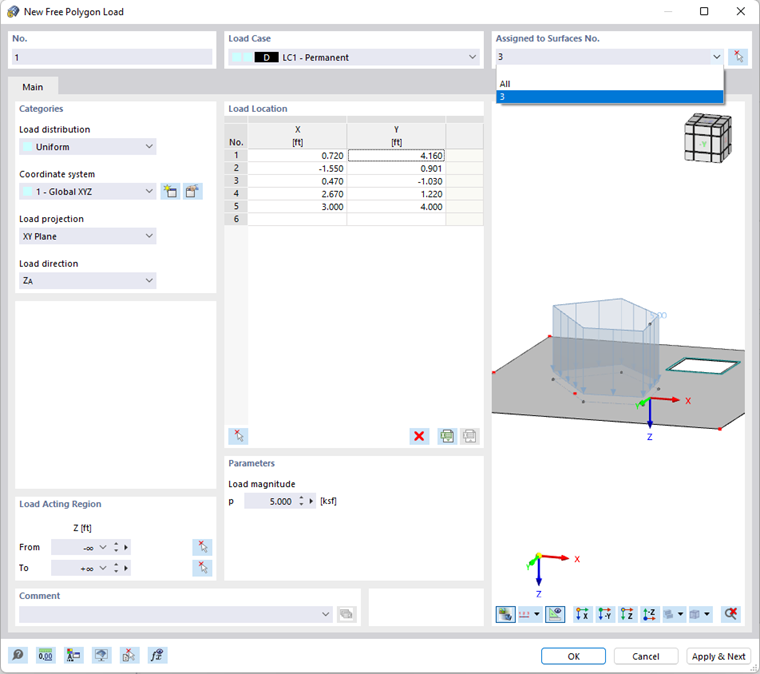

En la sección de diálogo 'Asignada a las superficies', puede controlar el efecto de la carga poligonal. Hay varias opciones disponibles para la selección en la lista (consulte la imagen Nueva carga poligonal libre):
- "Vacío": la carga no actúa sobre ninguna superficie.
- Todo: la carga se aplica a todas las superficies que se cortan perpendiculares al plano de proyección, comenzando desde la posición de la carga.
- "Número": la carga actúa solo en las superficies de los números especificados.
Categorías
Las siguientes opciones están disponibles para su selección en la lista "Distribución de carga":
- Uniforme: la carga poligonal actúa con una magnitud constante.
- Lineal: la carga tiene una magnitud linealmente variable.
- Lineal en X / Y / Z: la carga tiene una magnitud linealmente variable en la dirección de un eje global.
El esquema de distribución de carga se ilustra en el gráfico del cuadro de diálogo superior.
Si la carga del área poligonal no se refiere al 'Sistema de coordenadas' XYZ global, puede seleccionar un sistema de coordenadas definido por el usuario o crear uno nuevo.
En la lista 'Proyección de carga', seleccione en cuál de los planos globales (XY, YZ o XZ) desea proyectar la carga. A partir de los puntos Posición de carga, RFEM 'calcula' algunas líneas rectas perpendiculares a este plano de proyección. Los puntos de definición de la carga poligonal resultan de los puntos de intersección de estas líneas rectas con las superficies.
Seleccione la 'Dirección de la carga' de la lista para definir el efecto de la carga. Dependiendo del sistema de coordenadas, están disponibles para su selección los ejes x, y, z locales de la superficie, los ejes X, Y, Z globales o los ejes U, V, W definidos por el usuario.
Posición de carga
Puede introducir las coordenadas del vértice de la carga en la tabla o importarlas desde una hoja de cálculo de Excel con el botón

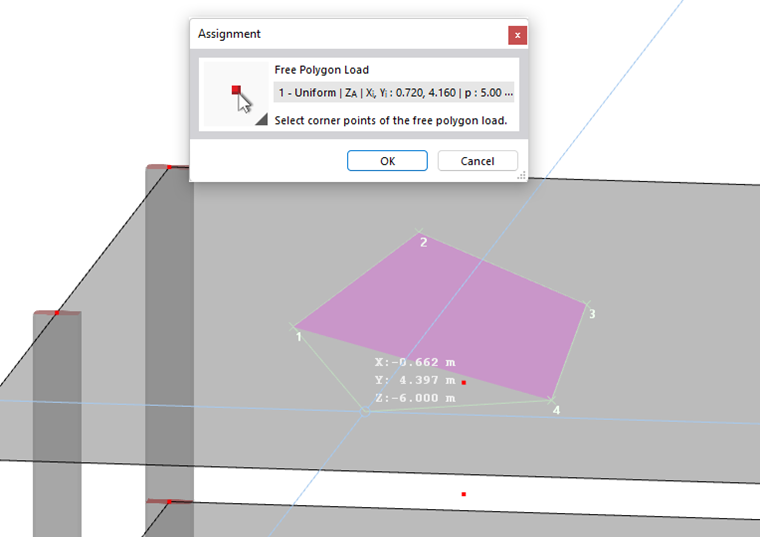

. Alternativamente, puede definir la cadena poligonal gráficamente con el botón
.
Cuando haya seleccionado el último punto, cierre el cuadro de diálogo 'Asignación' con Aceptar. No necesita cerrar el polígono.
Parámetros
Especifique la 'Magnitud de carga' de la fuerza.
Para una carga linealmente variable, introduzca dos valores de carga; para una carga linealmente variable en X / Y / Z, introduzca tres valores de carga con los números de punto correspondientes de la carga poligonal. Puede definir los puntos gráficamente con el botón
.
Región de actuación de carga
Como se describió anteriormente, la carga actúa en las superficies que se cortan perpendicularmente al plano de proyección, comenzando desde la posición de la carga. Si ha seleccionado la opción 'Todo' en la sección de diálogo Asignada a las superficies, puede limitar el efecto de la carga por medio de criterios geométricos.
De forma predeterminada, la carga actúa indefinidamente en el intervalo desde -∞ hasta +∞. Puede usar los cuadros de texto 'Desde' y 'Hasta' para reducir el efecto de la carga en ciertas zonas.
