Volné polygonové zatížení je konstantní nebo lineárně proměnné plošné silové zatížení na volně definovatelné polygonové oblasti plochy.
V seznamu vyberte 'zatěžovací stav', kterému chcete přiřadit zatížení.
V sekci 'Přiřadit plochám č.' je možné určit, kde polygonové zatížení působí. V seznamu máme na výběr z několika možností (viz obrázek Nové volné polygonové zatížení):
- "prázdný řádek": zatížení nepůsobí na žádnou plochu.
- Vše: Zatížení bude působit na všechny plochy, které jsou od polohy zatížení protínány přímkou kolmou na rovinu průmětu.
- "Číslo": zatížení působí pouze na plochy zadané čísly.
Kategorie
V seznamu 'Průběh zatížení' jsou k dispozici následující možnosti:
- Konstantní: polygonové zatížení působí konstantní velikostí.
- Lineární: zatížení má lineárně proměnnou velikost.
- Lineární v X/Y/Z: zatížení má lineárně proměnnou velikost ve směru globální osy.
Schéma průběhu zatížení je znázorněno na horním obrázku v dialogu.
Pokud se polygonové zatížení nevztahuje ke globálnímu 'souřadnému systému' XYZ, je možné vybrat uživatelský souřadný systém nebo vytvořit nový.
V seznamu 'Průmět zatížení' vyberte, do které z globálních rovin XY, YZ nebo XZ se má zatížení promítnout. Skrz body poloh zatížení vytvoří program RFEM přímky kolmé na tuto rovinu průmětu. Definiční body polygonového zatížení se pak umístí do průsečíků těchto přímek s plochami.
Směr působení zatížení stanovíme v seznamu 'směr zatížení'. V závislosti na souřadném systému jsou na výběr lokální osy ploch x, y, z, globální osy X, Y, Z nebo uživatelsky definované osy U, V, W.
Poloha zatížení
Souřadnice rohových bodů zatížení lze zadat do tabulky nebo je importovat z tabulky z Excelu pomocí tlačítka

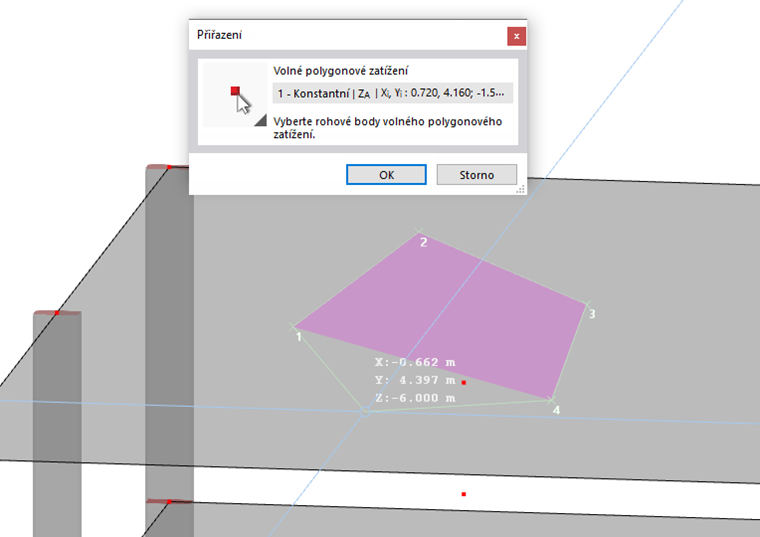

. Alternativně lze definiční body polygonu zadat graficky pomocí tlačítka
.
Jakmile vyberete poslední bod, zavřete dialog 'Přiřazení' tlačítkem OK. Polygon není třeba uzavírat.
Parametry
Zadejte 'Velikost zatížení' pro sílu.
U lineárně proměnného zatížení je třeba zadat dvě hodnoty zatížení; pro lineárně proměnné zatížení v X/Y/Z zadejte tři hodnoty zatížení s příslušnými čísly bodů polygonového zatížení. Body lze definovat graficky pomocí tlačítka
.
Oblast působení zatížení
Jak již bylo zmíněno výše, zatížení bude působit na plochy, které jsou od polohy zatížení protínány přímkami kolmými na rovinu průmětu. Pokud jste vybrali v sekci Přiřadit plochám č. 'Vše', můžete zde účinek zatížení omezit pomocí geometrických kritérií.
Standardně zatížení působí neomezeně v intervalu od -∞ do + ∞. Pomocí vstupních polí 'Od' a 'do' lze zmenšit účinek zatížení na určité oblasti.
