Uma carga poligonal livre actua como carga de superfície uniforme ou linearmente variável sobre uma zona em forma de polígono, livremente definível de uma superfície.
Na lista, selecione o 'caso de carga' ao qual pretende atribuir a carga.

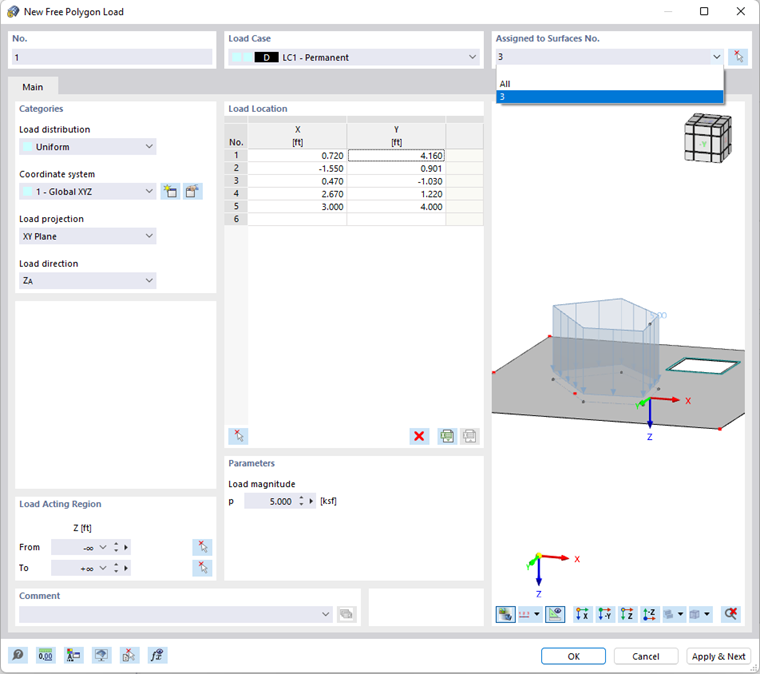

Na secção de diálogo 'Atribuído às superfícies', pode controlar o efeito da carga poligonal. Estão disponíveis diversas opções na lista (ver a imagem Nova carga poligonal livre):
- "Vazio": A carga não atua sobre nenhuma superfície.
- Tudo: A carga é aplicada a todas as superfícies que são cortadas perpendicularmente ao plano de projeção a partir do local de carga.
- "Número": A carga actua apenas nas superfícies dos números especificados.
Categorias
Estão disponíveis as seguintes opções para seleção na lista "Distribuição de carga":
- Uniforme: A carga poligonal actua com uma magnitude constante.
- Linear: A carga tem uma magnitude linearmente variável.
- Linear em X/Y/Z: A carga tem uma magnitude linearmente variável na direção de um eixo global.
O esquema de distribuição de carga é ilustrado no gráfico de diálogo superior.
Se a carga de superfície poligonal não se referir ao 'Sistema de coordenadas' XYZ global, pode seleccionar um sistema de coordenadas definido pelo utilizador ou criar um novo.
Na lista 'Projeção de carga', seleccione em qual dos planos globais (XY, YZ ou XZ) pretende projectar a carga. Iniciando a partir dos pontos {%>
Selecione a 'Direção da carga' na lista para definir o efeito da carga. Dependendo do sistema de coordenadas, estão disponíveis para seleção os eixos locais x, y, z, os eixos globais X, Y, Z ou os eixos definidos pelo utilizador U, V, W.
Posição da carga
As coordenadas do ponto de canto da carga podem ser introduzidas na tabela ou importadas a partir de uma folha de cálculo do Excel com o botão

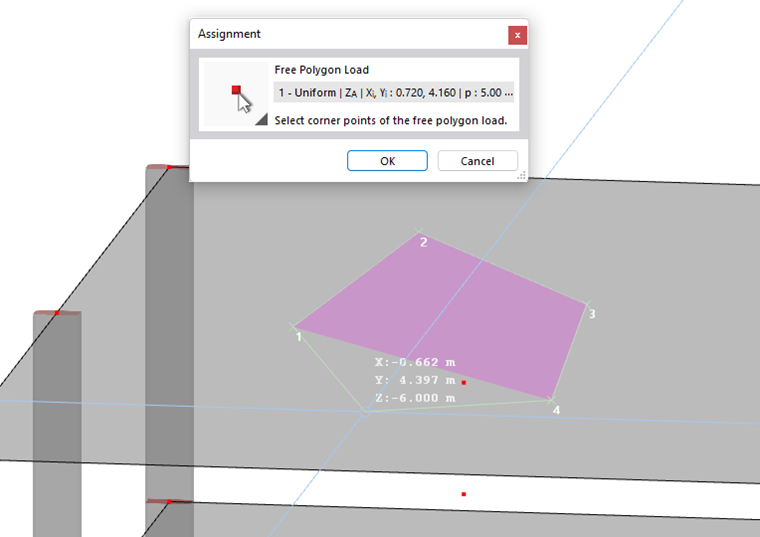

. Em alternativa, pode definir graficamente a cadeia poligonal com o botão
.
Quando tiver selecionado o último ponto, feche a caixa de diálogo 'Atribuição' clicando em OK. Não é necessário fechar o polígono.
propriedades
Especifique a 'Magidez da carga' da força.
Para uma carga linearmente variável, introduz dois valores de carga; para uma carga que é linearmente variável em X/Y/Z, introduz três valores de carga com os números de ponto correspondentes da carga poligonal. Pode definir os pontos graficamente com o botão
.
Zona de ação da carga
Como descrito acima, a carga actua nas superfícies que são cortadas perpendicularmente ao plano de projecção, iniciando a partir da localização da carga. Se tiver seleccionado a opção 'Tudo' na secção de diálogo {%>
Por defeito, a carga atua indefinidamente no intervalo de -∞ a +∞. Pode utilizar as caixas de texto 'De' e 'Até' para reduzir o efeito de carga em determinadas zonas.
