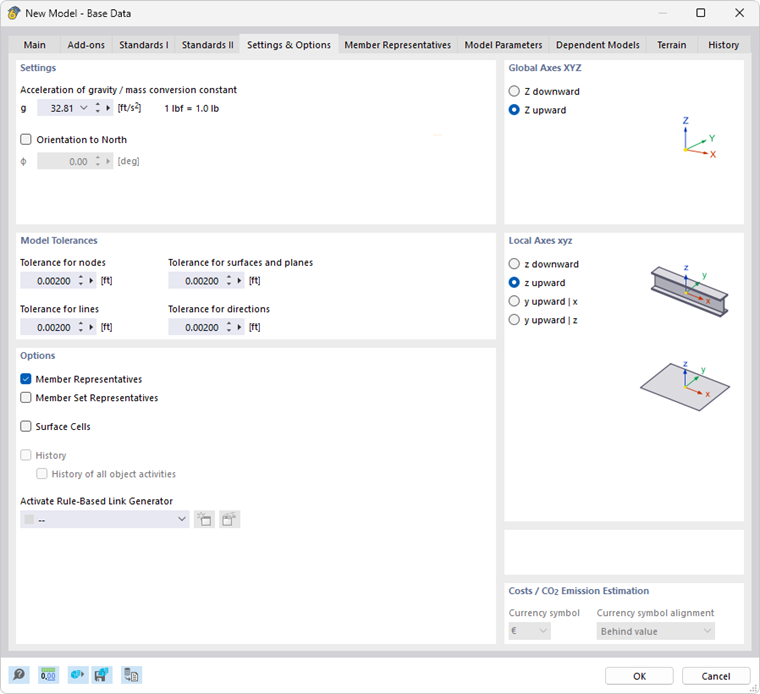

在设置与选项选项卡中，您可以调整地面加速度的值、对象的几何公差和轴的方向。
设置
在此部分，您可以检查‘重力加速度’g的值。它用于计算杆件和面的自重、质量转换（“质量转换常数”）以及动态分析。默认设置是近似值10.00 m/s2，您可以根据需要进行调整。
‘指向北方的方向’描述了模型相对于主要方位的定位。默认设置为0°的北方向，即沿着全局X轴的北朝向。如果您想更改模型的方向，请勾选方框并输入角度 Φ。
模型公差
在建模或从CAD程序导入数据时，模型对象可能会出现轻微的几何差异。如果某些距离低于设定值，RFEM会自动清除这些不一致之处。这样可以合并非常接近的节点，将平面外的线条或杆件整合到面中，或将微微倾斜的线条和杆件归为垂直。
对于大多数模型，默认公差是合适的。而对于小尺寸的模型，可能需要相应地调整公差。
选项
此部分中的选项控制模型中是否使用所谓的“杆件代表”或“杆件集合代表”，以及“面单元”。
如果启用‘杆件代表’和‘杆件集合代表’的复选框，则对话框中将提供额外选项卡杆件代表助手和杆件集合代表助手。如果勾选‘面单元’复选框，程序会自动识别面中的封闭子区域。这种对象类型在章节面单元中有描述。
启用‘基于规则生成器’列表提供了用于连接未连接的模型对象的生成器的选项。此功能在章节基于规则的生成器中描述。通过按钮
可创建一个新生成器，通过按钮
可编辑列表中选定的条目。
全局坐标XYZ
此部分规定了全局Z轴的方向。在CAD应用中，Z轴通常指向上，在结构程序中则向下。对于计算来说，这没有影响。
当Z轴朝上时，在荷载情况下（参见章节 荷载情况 ）的‘自重’功能将自动将Z方向设置为-1.0的系数。
局部坐标xyz
在标准中，杆件轴的命名有不同的规定。您可以在此指定如何对齐主杆件轴z或y以及面轴z，以便将局部坐标系调整到区域惯例。
模型的局部杆件和面轴的位置通过本节中的图形来说明。
