Erdbebenkonfigurationen sind derzeit für den Stahldesign gemäß den folgenden Normen verfügbar:
- AISC 360
- CSA S16
Diese Konfigurationen steuern die Kriterien, nach denen die seismische Überprüfung eines Objekts durchgeführt wird. Hier können Sie das Typ des seismischen Tragwerks (SFRS) für den Erdbebenauslegung gemäß AISC 341 [1] oder CSA S16 Klausel 27 definieren.
Die seismische Konfiguration kann in den Global Settings aktiviert werden.

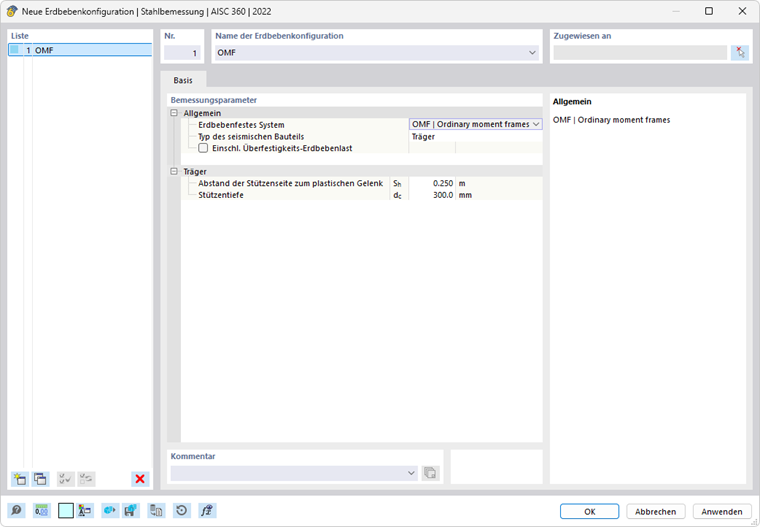

AISC 360
Allgemein
In dieser Kategorie definieren Sie das seismische Tragwerkssystem und den Mitgliedertyp.

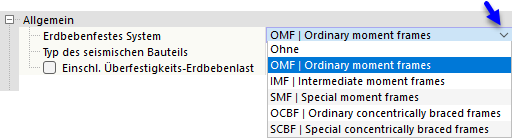

Seismisches Tragwerkssystem
In der Liste sind fünf Typen von seismischen Tragwerksystemen (SFRS) verfügbar.

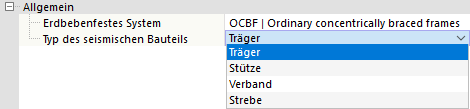

Mitgliedertyp
Verwenden Sie die Liste, um den seismischen Mitgliedertyp zu definieren. Die Optionen hängen davon ab, welches SFRS Sie ausgewählt haben.
Je nach ausgewähltem SFRS-Typ und Mitgliedertyp für jede Konfiguration müssen verschiedene Einstellungen und Eingaben berücksichtigt werden. Diese Optionen sind in der nachfolgenden Tabelle zusammengefasst. Der Mitgliedertyp „Strut“ ist für mehrgeschossige ausgesteifte Rahmen (zukünftige Veröffentlichung) reserviert.
Berücksichtigung der Überstärkungsseismischen Last
Der Überstärkungsfaktor, Ωo, ist ein Verstärkungsfaktor, der auf die Kräfte in bestimmten Elementen im seismischen Lastpfad angewendet wird. Der Zweck ist es, das Entstehen eines schwachen Glieds zu verhindern, bevor die gesamte Energieabgabe und das Erreichen des Duktilitätspotentials des primären SFRS erreicht werden.
Zum Beispiel, um zu gewährleisten, dass die diagonale Verstrebung in einem stahlversteiften Rahmen auf kontrollierte Weise Energie aufnimmt und freisetzt, müssen alle anderen Elemente des Lastpfads (z.B. Verbindungen, Säulen und Sammler) stärker sein als die maximal erwartete Stärke der Verstrebung. Daher basiert die Bemessung dieser Elemente auf der verstärkten Belastung unter Verwendung des Überstärkungsfaktors.
Die Überstärkungsfaktoren können im Reiter "Standards I" des Dialogfensters "Grunddaten" eingestellt werden (siehe FAQ Overstrength Factors).
Wenn das Kästchen „Berücksichtigung der Überstärkungsseismischen Last“ ausgewählt wird, werden die Überstärkungsfaktoren in den Lastkombinationen berücksichtigt. Infolgedessen wird das Mitglied mit den verstärkten Lasten bemessen. Die Säulen müssen immer mit den verstärkten Lasten bemessen werden, und daher wird die Option zur Deaktivierung nicht angezeigt. Gleiches gilt für Träger in OCBF.
Säulenstärke (Option Momente vernachlässigen)
Alle Säulen in einem seismischen Tragwerkssystem (SFRS) müssen mit Überstärklasten bemessen werden. In vielen Fällen müssen die verstärkten Axialkräfte nicht mit den gleichzeitigen Biegemomenten kombiniert werden. Die Option, alle Biegemomente, Schub und Torsion in Säulen für den Überstärkungsgrenzzustand zu vernachlässigen, ist standardmäßig aktiviert.
Für Standardlastkombinationen ohne Überstärkung durch seismische Lasten wird die kombinierte Belastung gemäß AISC Kapitel H überprüft. Bei Überstärklastkombinationen wird die Überprüfung nach Kapitel H ignoriert, wenn die Option "Momente vernachlässigen" ausgewählt ist. Gemäß AISC 341-16 müssen sowohl Standard- als auch Überstärklastkombinationen überprüft werden. Dies wird in Beispiel 4.3.2 des AISC Seismic Design Manual gezeigt.
Träger
Die Optionen dieser Kategorie hängen vom ausgewählten seismischen Tragwerkssystem und Mitgliedertyp ab.
Plastischer Knotenort
Der plastische Knotenort, Sh, und die Tiefe der Säule, dc, werden verwendet, um die erforderliche Biege- und Schubfestigkeit der Träger-Säulen-Verbindung zu bestimmen.
Stabilitätsabstützung der Träger
Stabilitätsabstützung der Träger ist für Träger in IMF und SMF erforderlich, um seitliches Torsionsknicken zu verhindern. In SCBF ist diese Anforderung auf Träger mit V- oder umgekehrter V-Rahmenbaustruktur anwendbar.
Schlankheitsverhältnis
AISC 341 erfordert ein robusteres Schlankheitsverhältnis für Säulen in SMF, Verstrebungen mit V- oder umgekehrter V-Konfiguration in OCBF und alle Verstrebungen in SCBF. Die Option, diese Anforderungen zu erfüllen, kann vom Benutzer deaktiviert werden.
Entwurfssituation & Grenzzustandstyp
Der Entwurfssituationstyp, der seismische Lastkombinationen umfasst, muss hinzugefügt werden, um die seismischen Lasten zu berücksichtigen. Beim Anwenden des Grenzzustandstyps ist größte Sorgfalt erforderlich.
Das seismische Design gemäß AISC 341 wird nur durchgeführt, wenn der Grenzzustandstyp "Erdbeben-Grenzzustand" ausgewählt ist. Nur Mitglieder mit zugewiesener Seismischer Konfiguration werden für alle drei Grenzzustandstypen bemessen: Festigkeit, Erdbeben und Erdbeben (Überstärkung). Alle anderen Mitglieder, die nicht Teil des SFRS sind, werden für den Festigkeitsgrenzzustand bemessen. Der Gebrauchstauglichkeitsgrenzzustand wird verwendet, um die Durchbiegungsgrenze zu überprüfen und kann vom Benutzer deaktiviert werden, wenn nicht benötigt.

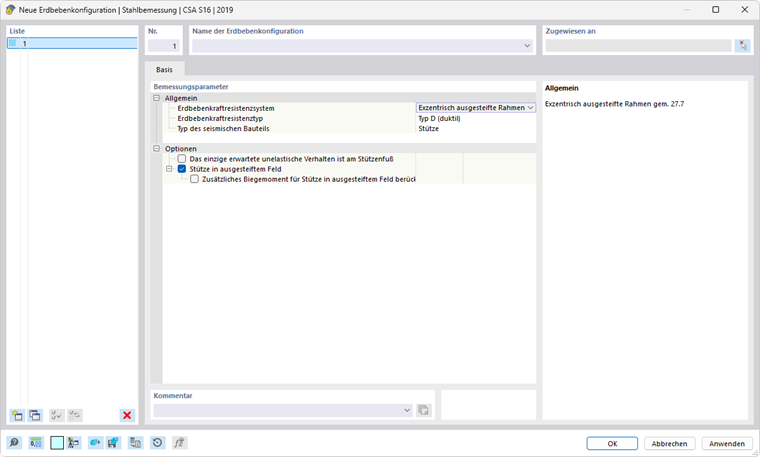

CSA S16
Die Beschreibung wird derzeit vorbereitet.
