Ortotropia de forma

No separador Ortótropo da Forma, você pode descrever as propriedades ortotrópicas através de parâmetros geométricos. Com essas informações, o programa determina os elementos da matriz de rigidez.

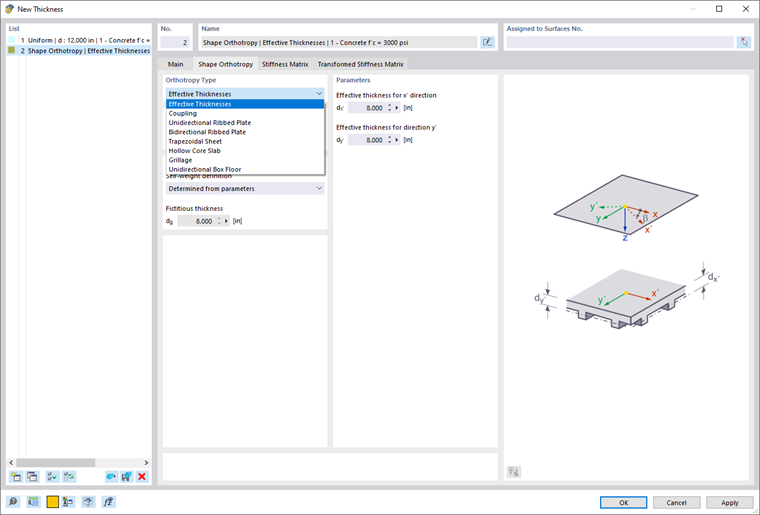

Caixa de diálogo 'Nova espessura ', separador' Forma ortotrópica '

Tipo de Ortotropia

Na lista, vários tipos estão disponíveis para seleção (veja a imagem acima). Defina a forma geométrica que corresponde às propriedades ortotrópicas da espessura.

A seção 'Parâmetros' está ajustada ao tipo de ortotropia, permitindo que você descreva a geometria de forma apropriada. Os tipos estão apresentados abaixo na explicação dos Parâmetros.

Direção de Ortotropia

As propriedades ortotrópicas referem-se ao sistema de eixos xy das respectivas superfícies (veja o gráfico no diálogo). Se as rigidezes não coincidirem com as orientações do sistema de eixos da superfície, você pode ajustar a direção nesta seção.

Ajuste a direção ortotrópica

Um ângulo positivo β gira as rigidezes ortotrópicas no sentido horário em torno do eixo z positivo da superfície. As matrizes serão transformadas de acordo e indicadas no separador Matriz de Rigidez Transformada.

Consideração do Peso Próprio

Nas ortotropias de forma, geralmente há diferentes espessuras para as duas direções. Especifique qual espessura o programa deve usar para determinar o peso próprio. Para a 'Definição do Peso Próprio', a lista oferece as seguintes opções:

• Determinado a partir dos parâmetros: A espessura fictícia é determinada a partir dos parâmetros das direções x e y.
• Espessura fictícia definida pelo usuário: Defina a espessura d_g manualmente.
• Peso próprio definido pelo usuário: Insira o peso próprio w_g como massa por unidade de área.

Parâmetros

Nesta seção, você define as propriedades geométricas do tipo de ortotropia.

Espessuras Eficazes

Você pode definir diferentes espessuras nas direções de ortotropia x e y para representar relações de rigidez desiguais (veja a imagem Nova Espessura).

Acoplamento

Com este tipo de ortotropia, você pode representar conexões entre superfícies ou barras que são feitas de elementos de acoplamento.

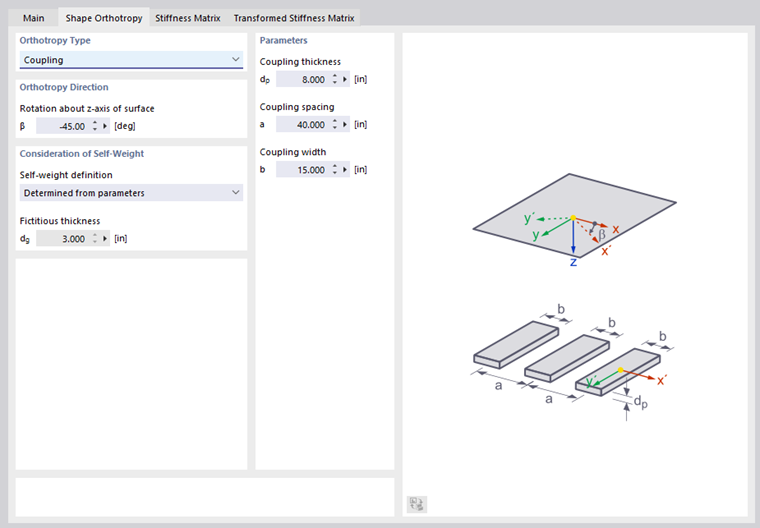

Ortotropia tipo ' acoplamento '

Forneça a espessura dos elementos de acoplamento d_p assim como a distância entre os centros a e a largura dos elementos de acoplamento b de acordo com o esquema. Um modelo de acoplamento realista está presente se a distância dos elementos acoplados for maior que sua largura.

Laje com Nervuras

As propriedades ortotrópicas de uma laje com nervuras baseiam-se no princípio de uma laje de vigas unidirecional.

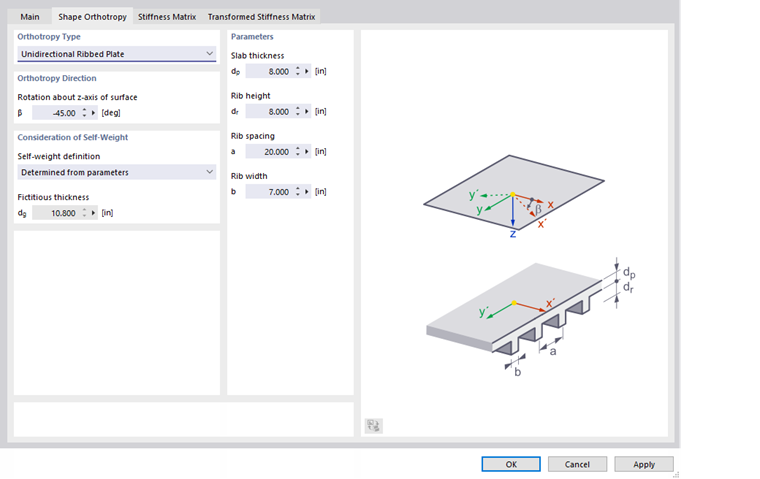

Ortotropia tipo ' laje nervurada '

Forneça a espessura da laje d_p, a altura das nervuras d_r, a distância entre as nervuras a e a largura das nervuras b de acordo com o esquema. A partir desses parâmetros, o RFEM determina as rigidezes para cada direção.

Laje Cassete

Este tipo de laje é caracterizado por nervuras que se cruzam ortogonalmente em uma grade uniforme, dividindo a laje em forma de cassete.

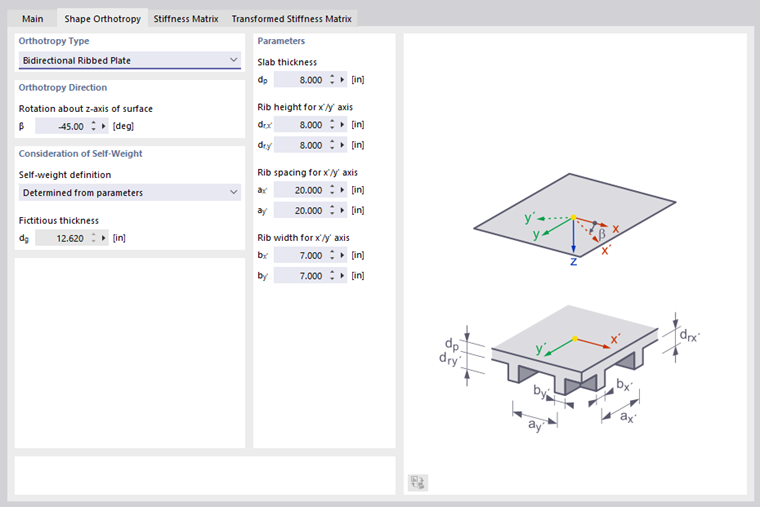

Ortotropia tipo ' caixotão de teto '

Forneça a espessura da laje d_p e a altura das nervuras d_r assim como a distância entre as nervuras a e a largura das nervuras b para as duas direções de acordo com o esquema.

Chapa de Aço Trapezoidal

Você pode representar uma chapa de aço trapezoidal não apenas como uma barra, mas também como uma superfície com propriedades ortotrópicas.

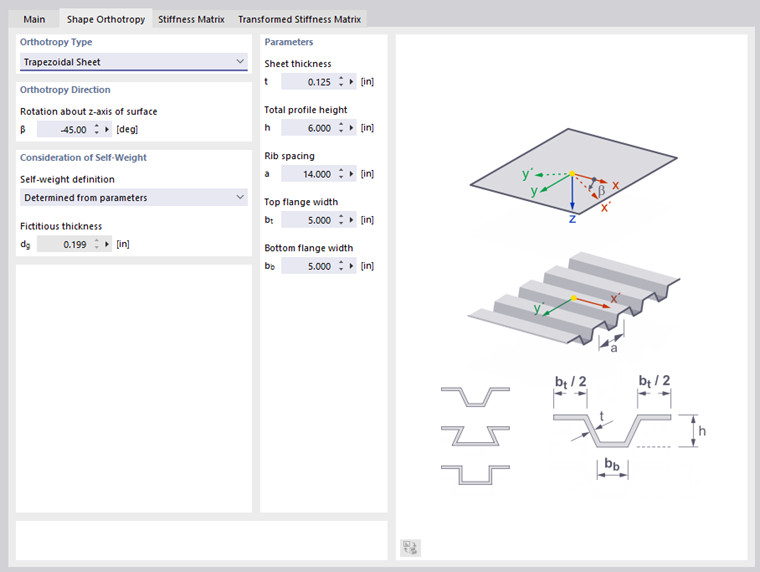

Ortotropia tipo ' chapa trapezoidal '

Forneça a espessura da chapa t, a altura total do perfil h, a distância entre os centros das nervuras a assim como a largura das flanges superior b_t e inferior b_b de acordo com o esquema.

Laje com Núcleos Vazios

Núcleos vazios em uma laje reduzem o peso próprio, mas favorecem um comportamento estrutural ortotrópico.

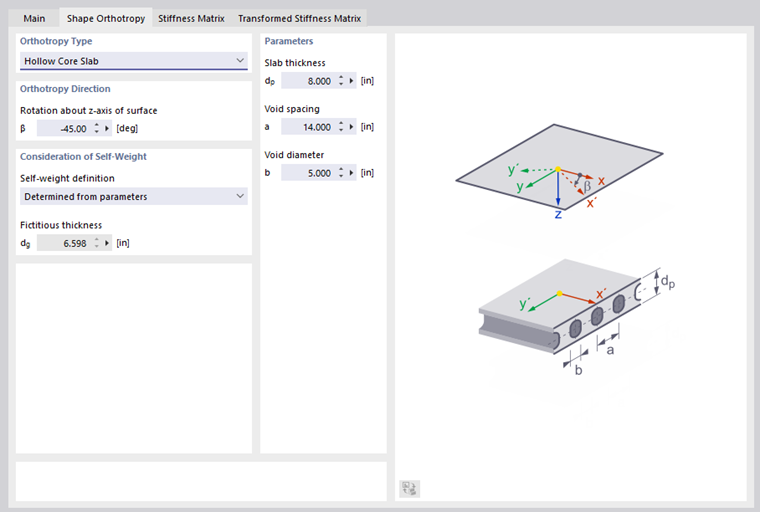

Ortotropia tipo ' Laje alveolar '

Forneça a espessura da laje d_p, a distância entre os núcleos vazios a e o diâmetro dos núcleos vazios b de acordo com o esquema.

Grelha de Vigas

Você pode representar uma grelha de vigas não apenas como um modelo de barras, mas também como uma superfície com propriedades ortotrópicas.

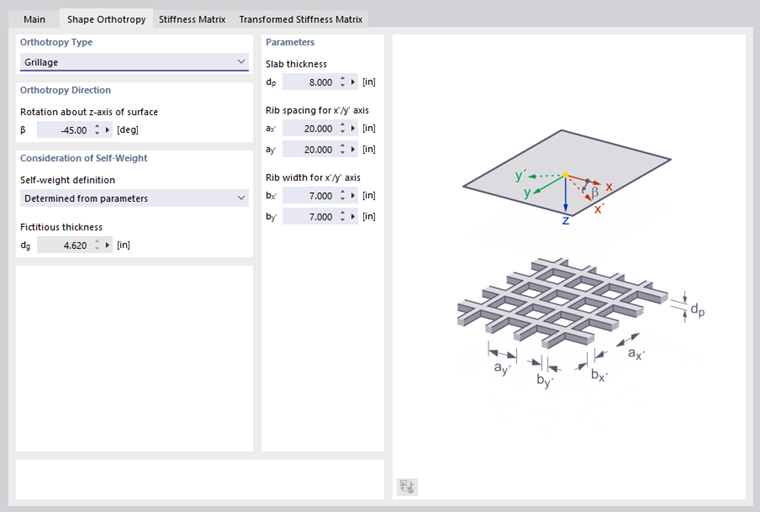

Tipo de ortotropia ' Grelha de viga '

Forneça a espessura da laje d_p, as distâncias entre os centros das nervuras a e as larguras das nervuras b para ambos os eixos de acordo com o esquema.

Matriz de Rigidez

No separador Matriz de Rigidez do diálogo 'Nova Espessura', os elementos da matriz de rigidez são exibidos (veja a imagem Definir Matriz de Rigidez ). Não é possível alterar essas entradas.

Matriz de Rigidez Transformada

Quando os eixos de ortotropia não coincidem com os eixos do sistema de coordenadas do elemento, as matrizes precisam ser transformadas. Os valores correspondentes são indicados no separador Matriz de Rigidez Transformada.

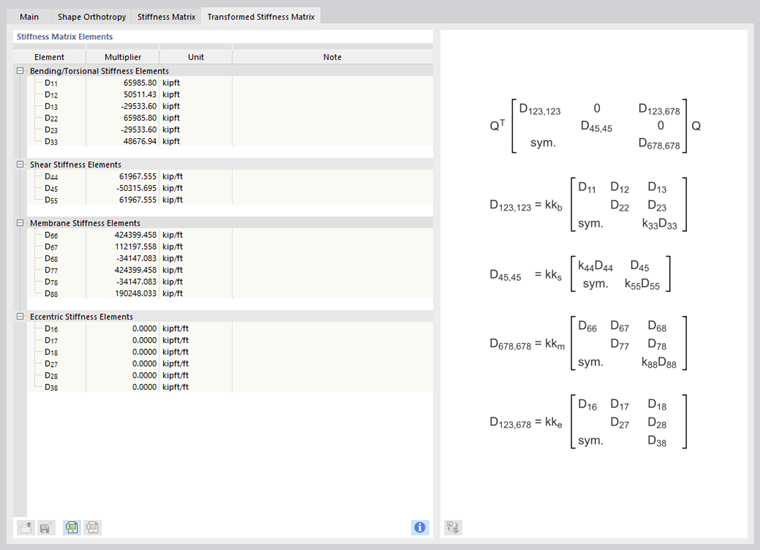

Elementos de matriz de rigidez transformados

Com o botão , você pode abrir um diálogo com informações para determinação dos elementos da matriz.

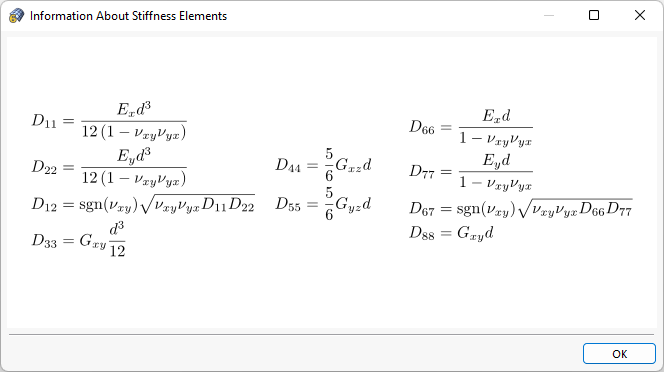

Informação sobre elementos de rigidez
