Ortotropie tvaru

V záložce Ortotropie tvaru můžete ortotropní vlastnosti popsat pomocí geometrických parametrů. Na základě těchto údajů program stanoví prvky matice tuhosti.

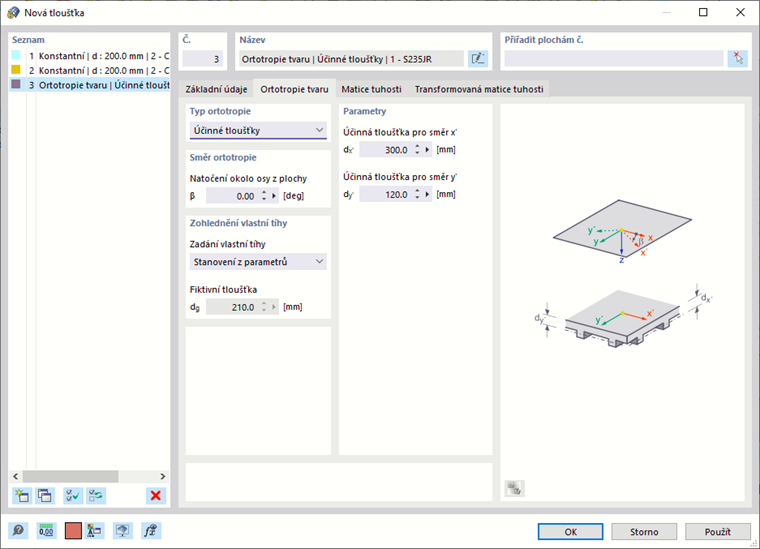

Dialog 'Nová tloušťka ', záložka' Ortotropie tvaru '

Typ ortotropie

V seznamu jsou k dispozici různé typy (viz obrázek výše). Zadejte geometrický tvar, který odpovídá ortotropním vlastnostem tloušťky.

Sekce 'Parametry' je uzpůsobena typu ortotropie, a můžete tak vhodně popsat její geometrii. Jednotlivé typy jsou popsány níže v odstavci Parametry.

Směr ortotropie

Ortotropní vlastnosti se vztahují k osovému systému xy příslušných ploch (viz obrázek v dialogu). Pokud se tuhosti neshodují s orientacemi osového systému plochy, můžete v této sekci směr upravit.

Upravte směr ortotropie

Kladným úhlem β se otáčejí ortotropní tuhosti ve směru hodinových ručiček okolo kladné osy z plochy. Matice se odpovídajícím způsobem transformují a zobrazí se v záložce Transformovaná matice tuhosti.

Zohlednění vlastní tíhy

U ortotropie tvaru se zpravidla jedná o rozdílné tloušťky pro oba směry. Zadejte tloušťku, kterou má program použít při stanovení vlastní tíhy. Seznam 'Zadání vlastní tíhy' nabízí následující možnosti:

• Stanovení z parametrů: Fiktivní tloušťka se stanoví z parametrů směru x a y.
• Uživatelsky zadaná fiktivní tloušťka: Zadejte přímo vlastní tloušťku d_g.
• Uživatelsky zadaná vlastní tíha: Zadejte vlastní tíhu w_g jako hmotnost na jednotku plochy.

Parametry

V této sekci zadáte geometrické vlastnosti typu ortotropie.

Účinná tloušťka

Ve směru ortotropie x a y můžete definovat různé tloušťky, a namodelovat tak nestejné tuhostní poměry (viz obrázek Nová tloušťka).

Vazba

Pomocí tohoto typu ortotropie můžete vytvořit spoje mezi plochami nebo pruty pomocí vazebních prvků.

Typ ortotropie ' vazba '

Zadejte tloušťku spojení d_p, vzdálenost mezi spojeními a a šířku spojení b podle obrázku. Pro realistický model spojení musí být vzdálenost spojených prvků větší než jejich šířka.

Žebrovaná deska

Ortotropie žebrové desky je založena na principu jednoose napjatého deskového nosníku.

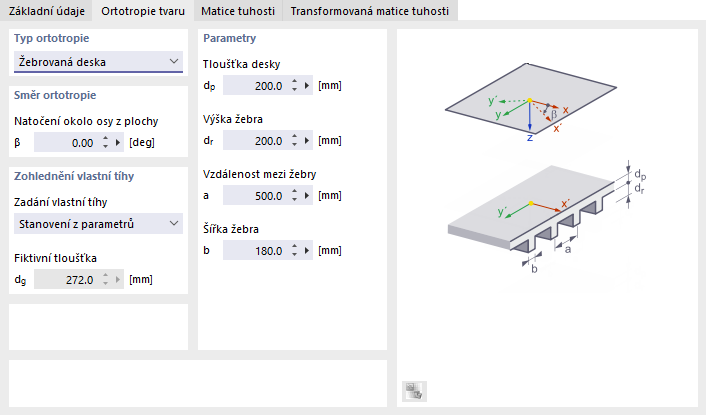

Typ ortotropie ' žebrová deska '

Zadejte tloušťku desky d_p, výšku žebra d_r, vzdálenost mezi žebry a a šířku žebra b podle obrázku. Na základě těchto parametrů se stanoví tuhosti v každém směru.

Kazetová deska

Tento typ stropu je charakterizován stojinami v obou navzájem kolmých směrech, které se kříží v pravidelných vzdálenostech, a tak vznikají čtvercová nebo obdélníková pole.

Typ ortotropie ' Kazetový strop {0}

Zadejte tloušťku desky d_p, výšku žebra d_r, vzdálenost mezi žebry a a šířku žebra b pro oba směry podle obrázku.

Trapézový plech

Trapézový plech lze modelovat nejen jako prut, ale také jako plochu s ortotropními vlastnostmi.

Typ ortotropie ' Trapézový plech '

Zadejte tloušťku plechu t, celkovou výšku profilu h, osovou vzdálenost mezi žebry a, šířku horní pásnice b_t a šířku dolní pásnice b_b podle obrázku.

Dutinová jádrová deska

Dutiny ve stropní desce snižují vlastní tíhu desky, přispívají ovšem k ortotropnímu chování.

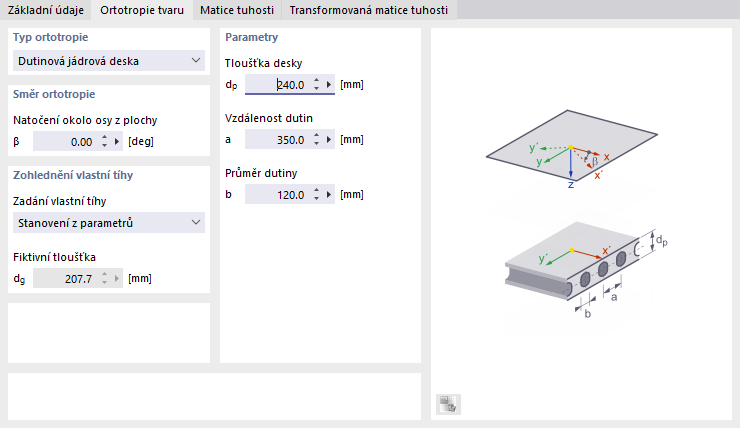

Typ ortotropie ' Dutinová deska '

Zadejte tloušťku desky d_p, vzdálenost dutin a a průměr dutin b podle obrázku.

Rošt

Rošt můžete modelovat nejen pomocí prutů, ale také jako plochu s ortotropními vlastnostmi.

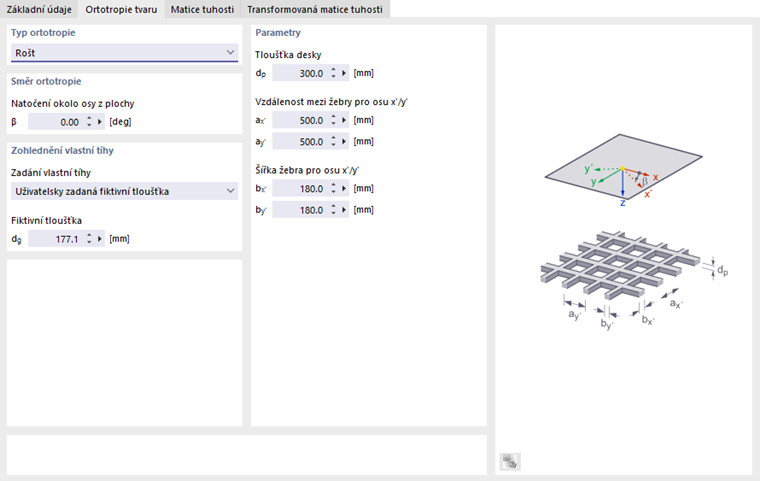

Typ ortotropie ' Nosníkový rošt '

Zadejte tloušťku desky d_p, osovou vzdálenost mezi žebry a a šířky žeber b pro obě osy podle obrázku.

Matice tuhosti

V záložce Matice tuhosti dialogu 'Nová tloušťka' se zobrazí prvky matice tuhosti (viz obrázek Zadání matice tuhosti ). Položky nelze měnit.

Transformovaná matice tuhosti

Pokud osy ortotropie nesouhlasí s osami souřadného systému prvků, je třeba matice transformovat. Příslušné hodnoty se zobrazí v záložce Transformovaná matice tuhosti.

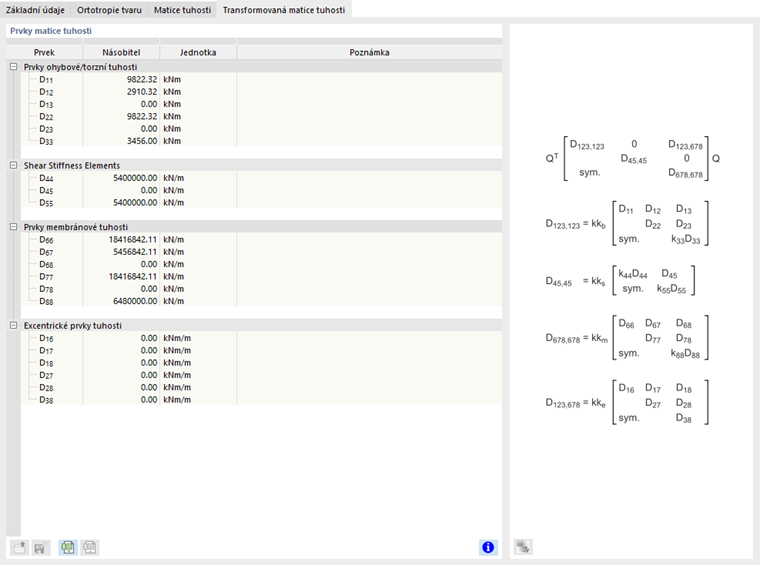

Prvky transformované matice tuhosti

Tlačítkem otevřete dialog s popisem stanovení prvků matice.

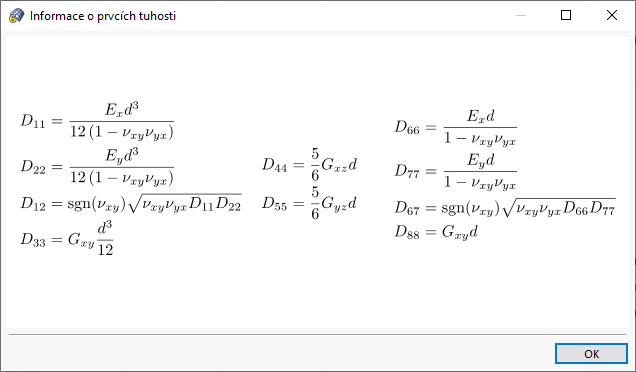

Informace o prvcích tuhosti
