Ortotropía de forma

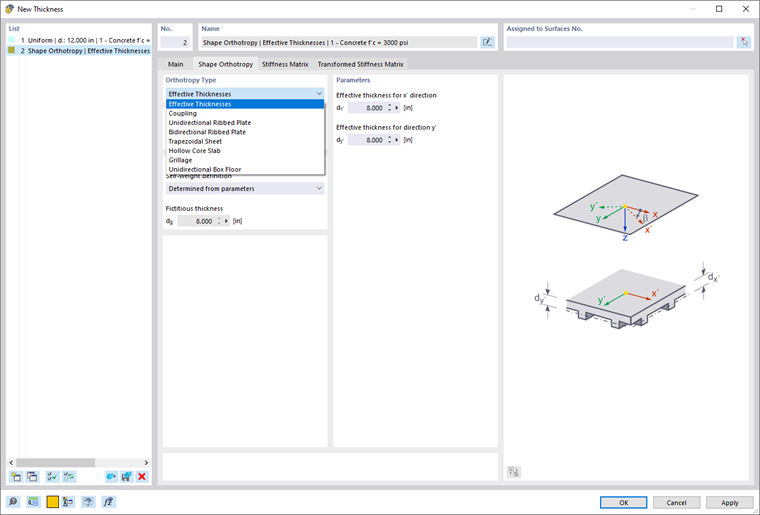

En la pestaña Ortotropía de forma, puede describir las propiedades ortótropas por medio de parámetros geométricos. Basado en estas especificaciones, el programa determina los elementos de la matriz de rigidez.

Tipo de ortotropía

Hay varios tipos de espesores disponibles para su selección en la lista (consulte la imagen anterior). Defina la forma geométrica que corresponda a las propiedades ortótropas del espesor.

La sección del diálogo 'Parámetros' está adaptada al tipo de ortotropía para que pueda describir la geometría apropiadamente. Los tipos individuales se describen a continuación en la descripción de los Parámetros.

Dirección de la ortotropía

Las propiedades ortótropas se refieren al sistema de ejes xy de las superficies respectivas (consulte el gráfico en el cuadro de diálogo). Si las rigideces no coinciden con las orientaciones del sistema de ejes de la superficie, puede ajustar la dirección en esta sección de diálogo.

Un ángulo positivo β gira las rigideces ortótropas en el sentido de las agujas del reloj respecto al eje z positivo de la superficie. Las matrices se modifican en consecuencia y se muestran en la pestaña Matriz de rigidez modificada.

Consideración del peso propio

En el caso de ortotropías de forma, suele haber diferentes espesores para las dos direcciones. Especifique el espesor que el programa debería aplicar al determinar el peso propio. La lista proporciona las siguientes opciones de 'Definición del peso propio':

• Determinado a partir de los parámetros: el espesor teórico se determina a partir de los parámetros de las direcciones x e y.
• Espesor ficticio definido por el usuario: Defina el espesor d_g manualmente.
• Peso propio definido por el usuario: Introduzca el peso propio w_g como la masa por unidad de área.

Parámetros

En esta sección de diálogo, defina las propiedades geométricas del tipo de ortotropía.

Espesores eficaces

Puede definir diferentes espesores en las direcciones de ortotropía x e y para representar relaciones de rigidez desiguales (consulte la imagen Nuevo espesor).

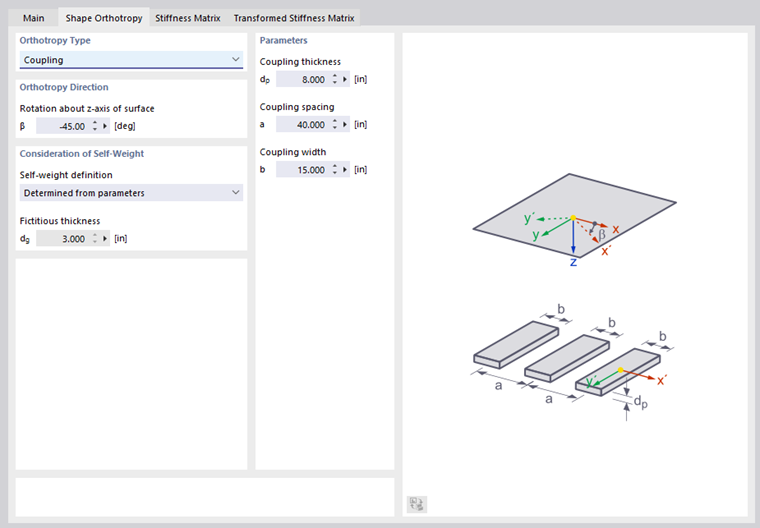

Acoplamiento

Con este tipo de ortotropía, puede representar conexiones entre superficies o barras que están disponibles debido a elementos de acoplamiento.

Introduzca el espesor de los elementos de acoplamiento d_p así como la distancia entre ejes a y el ancho de los elementos de acoplamiento b según el esquema. Se da un modelo de acoplamiento realista cuando la distancia de los elementos acoplados es mayor que su anchura.

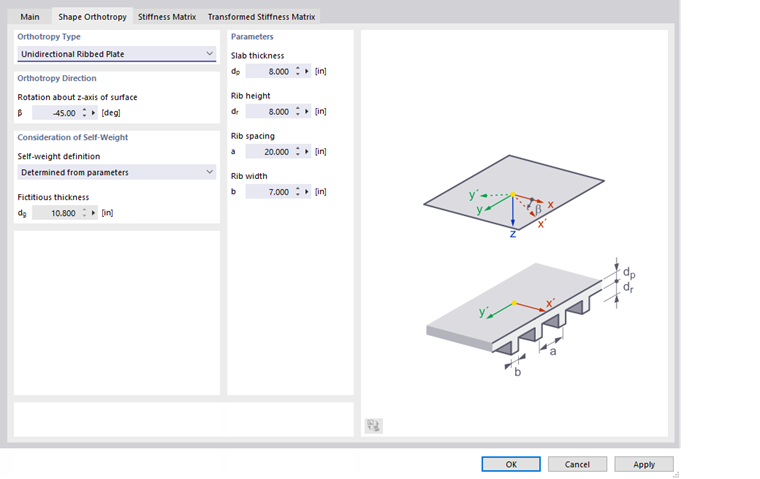

placa nervada unidireccional

Las propiedades ortótropas de una losa nervada se basan en el principio de una losa de viga en T uniaxialmente tensada.

Especifique el espesor de la losa d_p, la altura del nervio d_r, la separación del nervio a y el ancho del nervio b según el esquema. En base a estos parámetros, RFEM determina las rigideces para cada dirección.

Placa nervada bidireccional

Este tipo de techo se caracteriza por los cruces de almas perpendicularmente en una rejilla uniforme, subdividiendo el forjado en casetones.

Especifique el espesor de la losa d_p y la altura del nervio d_r así como la separación del nervio a y el ancho del nervio b para las dos direcciones según el diagrama.

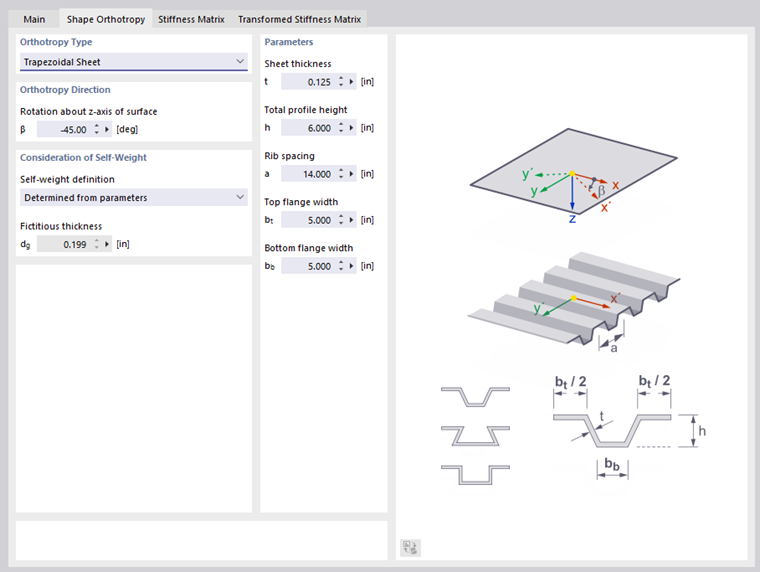

Chapa trapezoidal

Puede mostrar una chapa trapezoidal no solo como una barra sino como una superficie con propiedades ortótropas.

Introduzca el espesor de la chapa t, la altura total del perfil h, la distancia entre ejes de los nervios a, así como el ancho del cordón por encima de b_t y el ancho del cordón b_b según el diagrama.

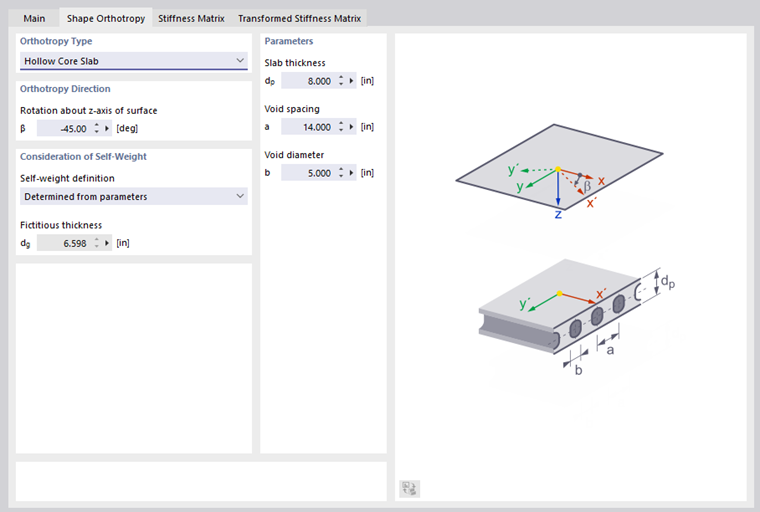

Losa alveolar

Las unidades huecas que se construyen en un techo reducen el peso propio, pero conlleva a un comportamiento estructural ortótropo.

Introduzca el espesor de la losa d_p, la separación de las cavidades a y el diámetro de la cavidad b según el esquema.

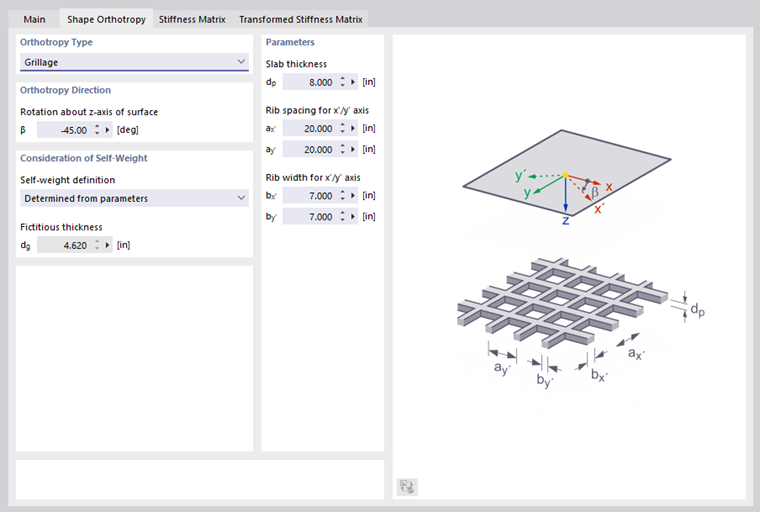

Emparrillado de vigas

Puede mostrar un emparrillado no solo como un modelo de barra, sino también como una superficie con propiedades ortótropas.

Introduzca el espesor de la losa d_p, las distancias de centro a centro de los nervios a y los anchos de los nervios b para los dos ejes según el diagrama.

Matriz de rigidez

En la pestaña Matriz de rigidez del cuadro de diálogo 'Nuevo espesor', se muestran los elementos de la matriz de rigidez (consulte la imagen Definir matriz de rigidez ). Las entradas no se pueden cambiar.

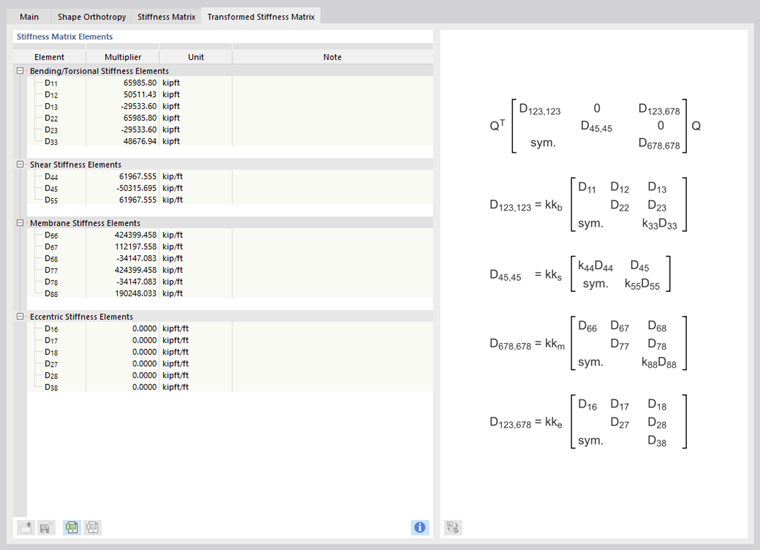

Matriz de rigidez modificada

Si los ejes de la ortotropía no son consistentes con los ejes del sistema de coordenadas de los elementos, tiene que modificar las matrices. Los valores correspondientes se muestran en la pestaña Matriz de rigidez modificada.

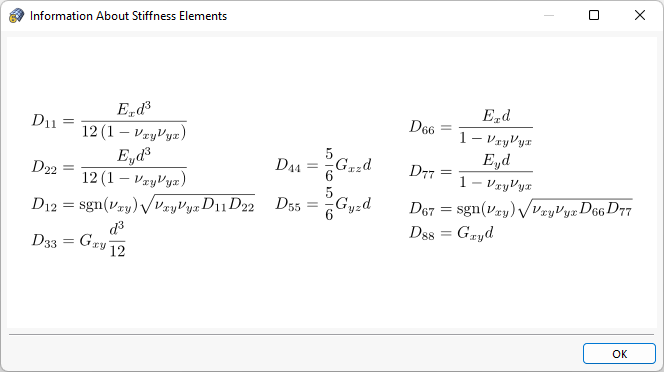

Utilice el botón para abrir un cuadro de diálogo con información para determinar los elementos de la matriz.
