Un modèle conçu dans l'espace ne peut être représenté à l'écran qu'en deux dimensions. Il existe donc un problème lors de la création graphique d'objets, car il faut déterminer dans quel plan ceux-ci sont créés lors d'un clic dans la fenêtre de travail. Le plan de travail détermine quelle coordonnée reste toujours « fixée ».

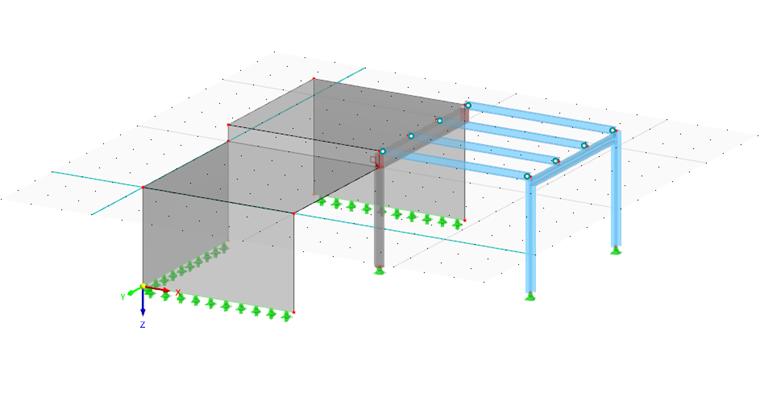

Le repère d'axes du plan de travail actuel est représenté par deux lignes vertes orthogonales. L'intersection de ces lignes constitue l'origine (point zéro) du plan de travail.
Plan de travail
Un plan de travail est en général parallèle à l'un des plans globaux XY, YZ ou XZ, définis par deux axes du système de coordonnées global. Vous pouvez toutefois disposer le plan de travail comme un plan incliné selon un angle quelconque ou l'aligner sur l'axe d'une ligne, d'une barre ou d'une surface en utilisant un système de coordonnées propre.
Les boutons de la barre d'outils donnent accès à différentes fonctions de réglage du plan de travail.
Les boutons ont la signification suivante :
| style="width:85%;"|Ouvre la boîte de dialogue [[#image026641 Plan de travail et grille/saisie]]
|-
| style="width:15%;"|
| style="width:85%;"|Permet de sélectionner graphiquement l'origine du plan de travail
|-
| style="width:15%;"|
| style="width:85%;"|Règle le plan de travail parallèlement au plan XY
|-
| style="width:15%;"|
| style="width:85%;"|Règle le plan de travail parallèlement au plan YZ
|-
| style="width:15%;"|
| style="width:85%;"|Règle le plan de travail parallèlement au plan XZ
|-
| style="width:15%;"|#/
|-
| style="width:15%;"|
|-
| style="width:15%;"|
|-
| style="width:15%;"|
|-
| style="width:15%;"|Définissez le 'système de coordonnées' auquel se réfère le plan de travail. Vous pouvez sélectionner dans la liste un [[000124 système de coordonnées défini par l'utilisateur]] ou en créer un nouveau avec le bouton
.
|-
| style="width:15%;"|
|-
| style="width:15%;"|L''orientation' décrit la position du plan de travail. Vous pouvez le disposer parallèlement à un plan global ou parallèlement aux axes d'un système de coordonnées défini par l'utilisateur (voir image
Système de coordonnées UVW dans le plan de toiture
).
|-
| style="width:15%;"|
|-
| style="width:15%;"|Les 'coordonnées de l'origine' décrivent la position du point zéro du plan de travail. Vous pouvez ici ajuster les coordonnées ou définir le point graphiquement avec le bouton
.
|-
| style="width:15%;"|
|-
| style="width:15%;"|#banner.tip
== Grille/Saisie ==Grille
La case à cocher 'Visible' permet d'afficher ou de masquer la grille. Si vous souhaitez utiliser des réglages de grille différents dans les fenêtres, désactivez l'option 'Identique pour toutes les fenêtres'.
Le bouton
de la barre d'outils CAO permet d'activer et de désactiver rapidement la grille.
Nombre de points de grille
Si la case à cocher 'Adapter dynamiquement à la taille du modèle' est cochée, RFEM adapte automatiquement la zone de la grille aux dimensions du modèle. Il y a ainsi toujours suffisamment de points de grille dans la zone du modèle. Après chaque saisie, les points de grille nécessaires sont recalculés. Cela peut entraîner un affichage graphique retardé pour les modèles de grande taille.
Pour définir individuellement le nombre de points de grille, désactivez l'adaptation dynamique de la grille. Il est ainsi possible de définir séparément la 'direction' positive et négative de chaque axe. Pour une grille polaire, vous pouvez indiquer le nombre de cercles de grille concentriques.
Accrochage aux points de grille
La case à cocher 'Activé' permet d'activer et de désactiver la fonction d'accrochage indépendamment de l'affichage de la grille. Ainsi, même avec une grille masquée, les objets peuvent être accrochés aux points de grille.
- banner.tip@
- Le bouton
de la barre d'outils CAO permet d'activer et de désactiver rapidement la saisie grille (voir image Boutons pour la grille et la saisie grille). - Vous pouvez régler la sensibilité d'accrochage dans la boîte de dialogue Propriétés d’affichage, catégorie Général → Accrochage. Ce réglage s'applique également à la fonction d'accrochage sur d'autres objets.
- /
Espacement des lignes de grille
La grille est structurée par des lignes de quadrillage disposées à intervalles réguliers. Indiquez le 'nombre' de points de grille après lesquels une ligne de grille doit être affichée. Des réglages séparés sont possibles pour les directions 1 et 2.
Espacement des points de grille
Pour une grille cartésienne, vous pouvez définir séparément lespacement' des points de grille pour les directions 1 et 2 (voir l'image de la boîte de dialogue). Pour une grille disposée de manière polaire, indiquez l'espacement radial R des cercles de grille. L'angle α décrit l'espacement des points de grille sur les cercles.
Pour effectuer une 'rotation' de la grille dans le plan de travail, indiquez l'angle de rotation β.
