Flächenfreigaben

Eine Flächenfreigabe ermöglicht es, das Modell an einer Fläche zu entkoppeln. Damit können Sie beispielsweise modellieren, dass Volumenkörper verschieblich verbunden sind oder an der Kontaktfläche nur Druckkräfte übertragen. Die Verschiebungen werden über den 'Flächenfreigabe-Typ' gesteuert, der die Eigenschaften des Gelenks beschreibt.

Tipp

Mit einer Flächenfreigabe können Sie nichtlineare Kontakteigenschaften für Flächen definieren, ohne ein Kontaktvolumen zwischen den Flächen zu erzeugen.

Flächenfreigabe-Typ

Die Eigenschaften der Freigabe werden durch ein Gelenk beschrieben. Wählen Sie den Freigabetyp in der Liste aus oder definieren über die Schaltfläche Neu einen neuen Typ. Der entsprechende Dialog ist im Kapitel Flächenfreigabe-Typen erläutert.

Freigegebene Objekte

Geben Sie die Nummern der Stäbe, Flächen und Volumenkörper an, die an der Fläche entkoppelt sind. Über die Schaltfläche Auswählen einzeln können Sie die Objekte im Arbeitsfenster grafisch festlegen.

Freigabe-Generierung

Info

Bei Flächenfreigaben entstehen doppelte Flächen, die zu verschiedenen Teilen des Modells gehören.

RFEM erzeugt eine Kopie der Fläche an den Stellen, die die freigegebenen Verschiebungen zulassen. Wählen Sie in der Liste aus, ob die Freigabe (das Gelenk) an der 'Ursprungsfläche' oder an der 'Freigegebenen Fläche' positioniert werden soll. Diese Vorgabe steuert, mit welchem Teil des Modells sich das Gelenk verschiebt, und kann so die Ergebnisse beeinflussen.

Wenn Sie eine Fläche festgelegt haben, wird die Nummer der generierten Fläche einschließlich Knoten- und Liniennummern angezeigt. Sie ist im Navigator mit dem Zusatz 'Flächenfreigabe' gekennzeichnet. Sie kann nicht bearbeitet werden.

Definitionsobjekte

Die freigegebene Fläche wird automatisch mit den entsprechenden Linien und Knoten als Kopie erzeugt. Wenn Sie für die generierte Fläche jedoch einen oder mehrere bereits vorhandene Linien oder Knoten verwenden möchten, können Sie in diesem Abschnitt die entsprechenden Nummern angeben.

Optionen

Mit dem Kontrollfeld 'Freigabe deaktivieren' können Sie die Entkopplung an der Fläche für bestimmte Untersuchungen aufheben, ohne die Flächenfreigabe zu löschen.

Beispiel

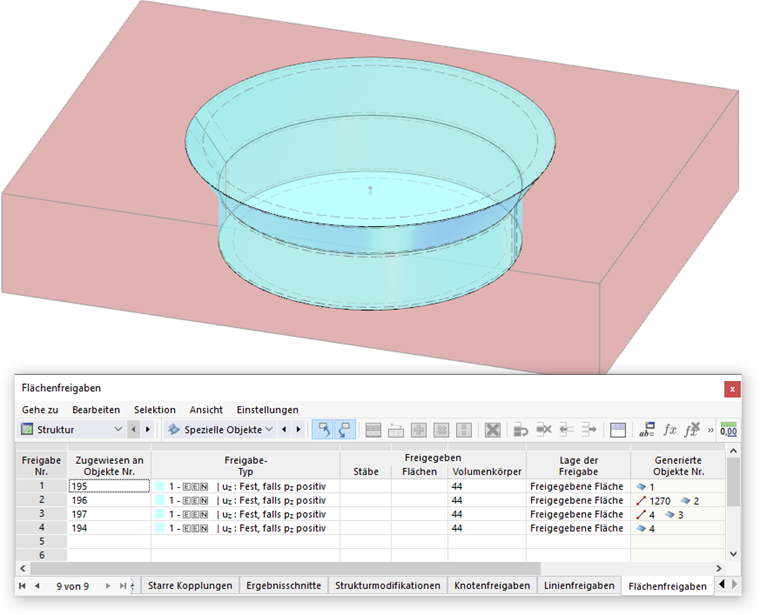

Bei einem trichterförmigen Bauteil soll der Verschluss nur bei Druckkräften wirken. Definieren Sie hierzu einen Flächenfreigabe-Typ mit der Wirkung 'Fest falls pz positiv'. Diesen Typ verwenden Sie dann bei den Flächenfreigaben für die Begrenzungsflächen des inneren Volumenkörpers ("Stöpsel").
