非线性材料行为

材料模型

当在模型基础数据中激活非线性材料行为分析附加模块（需要许可证）时，除了各向同性 | 线性弹性和各向异性 | 线性弹性材料模型外，材料模型列表中还可选择其他选项。

分析附加模块“非线性材料行为”的材料模型

计算方法

使用非线性材料模型时，始终进行迭代计算。根据材料模型的不同，定义的应力与应变之间的关系也不同。

在迭代过程中，有限元的刚度会不断调整，直到满足应力-应变关系。调整始终针对整个面单元或实体单元进行。因此，在评估应力时应始终使用平滑类型网格单元内为常量。

结果平滑

塑性和非线性弹性材料模型

部分材料模型在 RFEM 中被标记为"塑性"，另一些则标记为"非线性弹性"。当使用非线性弹性材料的构件再次卸载时，应变沿相同路径返回。完全卸载后不残留任何应变。

应力-应变图，非线性弹性

当使用塑性材料模型的构件卸载时，完全卸载后会残留应变。

应力-应变图，塑性

加卸载过程可以使用附加模块施工阶段分析进行模拟。

提示

有关非线性弹性材料模型的更多信息，请参阅专业文章材料模型"各向同性非线性弹性"中的屈服准则。

面内力

使用非线性材料的板，其内力由应力沿板厚的数值积分得出。要指定板厚的积分方法，请在"编辑厚度"对话框中勾选选项指定积分方法。由此可选择以下积分方法：

高斯-洛巴托求积
辛普森法则
梯形法则

定义面厚度的积分方法

此外，您可以指定沿板厚的"积分点数量"，范围为 3 至 99。

提示

有关各种积分方法的理论背景，请参阅手册多层板。

各向同性 | 塑性（杆件）

在下拉列表"材料模型"中选择各向同性 | 塑性（杆件）条目后，用于输入非线性材料参数的选项卡将被激活。

激活非线性材料模型

定义非线性材料参数

在此选项卡中定义应力-应变图。可选择以下方式：

标准
双线性
图表

选择标准时，RFEM 使用双线性材料模型。弹性模量 E 和屈服强度 f_y 采用材料库中的数值。出于数值原因，该分支并非完全水平，而是有一个较小的斜率 E_p。

如果要更改屈服强度和弹性模量的数值，请在"基础"选项卡中激活复选框用户自定义材料。

激活用户自定义材料

在双线性定义方式中，您还可以输入 E_p 的数值。

更复杂的应力-应变关系可通过应力-应变图定义。选择该选项后，将显示"应力-应变图"选项卡。

输入自定义应力-应变图

在每一行中定义应力-应变关系的一个点。图表在最后一个定义点之后如何延续，可在图表下方的"图表结束"列表中选择：

按照最后一个定义点的进程

选择"失效"时，应力在最后一个定义点之后跳回至零（例如材料断裂）。"屈服"表示应力随应变增加保持恒定。"连续"表示曲线以最后一段的斜率继续延伸。

信息

在该材料模型中，应力-应变图针对纵向应力 σ_x。该材料模型无法考虑拉力和压力的不同屈服强度。

各向同性 | 塑性（面/实体）

在下拉列表"材料模型"中选择各向同性 | 塑性（面/实体）条目后，用于输入非线性材料参数的选项卡将被激活。

选择塑性材料模型

首先选择"应力失效假设"。可选择以下假设：

von Mises（形状改变能假设）
Tresca（剪应力假设）
Drucker-Prager
Mohr-Coulomb

定义应力破坏假设

选择von Mises时，应力-应变图中使用以下应力：

σ_{v} = \sqrt{σ_{x}^{2} + σ_{y}^{2} - σ_{x} σ_{y} + 3 (τ_{xy}^{2})}

根据 von Mises 由基本应力计算等效应力

实体

σ_{v, Mises} = \sqrt{σ_{x}^{2} + σ_{y}^{2} + σ_{z}^{2} - σ_{x} σ_{y} - σ_{x} σ_{z} - σ_{y} σ_{z} + 3 (τ_{x y}^{2} + τ_{x z}^{2} + τ_{y z}^{2})}

等效应力 σ_v,Mises 由基本应力得出

σ_{v, Mises} = \sqrt{\frac{1}{2} [(σ_{1} - σ_{2})^{2} + (σ_{1} - σ_{3})^{2} + (σ_{2} - σ_{3})^{2}]}

等效应力σ_v,Mises由主应力计算得出

按Tresca假设使用以下应力：

σ_{v} = \sqrt{{(σ_{x} - σ_{y})}^{2} + 4 {τ_{xy}}^{2}}

根据 Tresca 的等效应力

实体

σ_{v, Tresca} = max (|σ_{1} - σ_{2}|; |σ_{2} - σ_{3}|; |σ_{3} - σ_{1}|)

等效应力 σ_v,Tresca

按Drucker-Prager假设，面和实体均使用以下应力：

σ_{v} = \frac{m - 1}{2} (σ_{1} + σ_{2} + σ_{3}) + \frac{m + 1}{2} \sqrt{\frac{1}{2} [{(σ_{1} - σ_{2})}^{2} + {(σ_{2} - σ_{3})}^{2} + {(σ_{3} - σ_{1})}^{2}]}

m = \frac{σ_{c}}{σ_{t}}

σ_c	压力极限应力
σ_t	拉应力的极限

Drucker-Prager 屈服准则

按Mohr-Coulomb假设，面和实体均使用以下应力：

σ_{v} = \frac{m + 1}{2} \max \{|σ_{1} - σ_{2}| + K (σ_{1} + σ_{2}), |σ_{2} - σ_{3}| + K (σ_{2} + σ_{3}), |σ_{3} - σ_{1}| + K (σ_{3} + σ_{1})\}

K = \frac{m - 1}{m + 1}

m = \frac{σ_{c}}{σ_{t}}

莫尔-库伦

各向同性 | 非线性弹性（杆件）

其工作方式与材料模型塑性（杆件）基本相同。区别在于卸载后不残留塑性应变。

各向同性 | 非线性弹性（面/实体）

其工作方式与材料模型塑性（面/实体）基本相同。区别在于卸载后不残留塑性应变。

各向同性 | 损伤（面/实体）

与其他材料模型不同，该材料模型的应力-应变图相对于原点并非反对称。因此，该材料模型例如可用于模拟钢纤维混凝土的行为。有关钢纤维混凝土建模的详细说明，请参阅专业文章钢纤维混凝土的材料特性。

材料模型“各向同性” | 损伤"

各向同性刚度通过一个标量损伤参数进行折减。该损伤参数由图表中定义的应力变化过程确定。此处不考虑主应力的方向，而是沿等效应变方向产生损伤，该应变也包括垂直于平面的第三方向。应力张量的受拉区和压力区分别处理，各自采用不同的损伤参数。

"参考单元尺寸"控制裂缝区域内应变如何按单元长度进行缩放。默认值为零时不进行缩放。这样可以真实地反映钢纤维混凝土的材料行为。

提示

有关"各向同性损伤"材料模型的理论背景，请参阅专业文章非线性材料模型"损伤"。

各向异性 | 各向异性损伤

木材具有方向相关（各向异性）特性。各向异性的主方向沿纤维方向、径向方向和切向延伸。在各向异性 | 各向异性损伤选项卡中，您可以定义非线性特性。

材料模型“正交各向异性 | 各向异性损伤”

该材料模型实现了 Sandhaas 的木材损伤模型 [2]，包含八个木材失效准则。木材在拉力和剪力作用下表现为准脆性，在压力作用下表现为延性。它在由纤维走向确定的面内发生失效。[2] 中的模型描述了八个独立的失效准则（每个应力空间象限一个），这些准则控制九个刚度折减系数。

局部 x 轴沿纤维方向，y 轴为径向方向，z 轴为切向。每个准则是一个应力函数 F，在损伤开始时达到值 1。其中四个是简单的最大应力准则。横纹受拉和剪力的四个准则是椭圆型的：一个面的劈裂可由垂直于该面的拉力、沿该面的剪力或两者的任意组合引起。

请输入材料的极限强度以及每个方向的受拉断裂能和受剪断裂能。

信息

与材料模型各向异性 | 塑性不同，内力不进行重分配，而是通过纤维面的失效而解耦。这样可以模拟木材的劈裂受拉行为。变形通常较小。

正交各向异性材料模型的变形 | 塑性（左）与正交各向异性 | 各向异性损伤（右）

正交各向异性|塑性(左)与正交各向异性|各向异性损伤(右)材料模型的变形

各向异性 | 塑性（面）/ 塑性（实体）

Tsai-Wu 材料模型结合了塑性和各向异性特性。因此可以对具有各向异性特征的材料（如纤维增强塑料或木材）进行专门建模。

材料屈服时，应力保持恒定。根据各方向存在的刚度进行内力重分配。

材料模型“正交各向异性” | 塑性（面）"

材料模型 ' 正交各向异性 | 塑料（实体）'

弹性区域对应材料模型线性弹性（实体）。塑性区域采用 Tsai-Wu 的以下屈服条件：

σ_{x} [\frac{1}{f_{t, x}} - \frac{1}{f_{c, x}}] + \frac{{σ_{x}}^{2}}{f_{t, x} f_{c, x}} +

σ_{y} [\frac{1}{f_{t, y}} - \frac{1}{f_{c, y}}] + \frac{{σ_{y}}^{2}}{f_{t, y} f_{c, y}} +

\frac{{τ_{xy}}^{2}}{{f_{v, xy}}^{2}} - {[\frac{1}{f_{t, x}} + \frac{1}{f_{c, x}}]}^{2} \frac{E_{x} E_{p, x}}{E_{x} - E_{p, x}} α \leq 1

α = \sum_{i} ∆ γ_{i}

Tsai-Wu，平面应力状态

实体

σ_{x} [\frac{1}{f_{t, x}} - \frac{1}{f_{c, x}}] + \frac{{σ_{x}}^{2}}{f_{t, x} f_{c, x}} +

σ_{y} [\frac{1}{f_{t, y}} - \frac{1}{f_{c, y}}] + \frac{{σ_{y}}^{2}}{f_{t, y} f_{c, y}} +

σ_{z} [\frac{1}{f_{t, z}} - \frac{1}{f_{c, z}}] + \frac{{σ_{z}}^{2}}{f_{t, z} f_{c, z}} +

\frac{{τ_{yz}}^{2}}{{f_{v, yz}}^{2}} + \frac{{τ_{xz}}^{2}}{{f_{v, xz}}^{2}} + \frac{{τ_{xy}}^{2}}{{f_{v, xy}}^{2}} -

{[\frac{1}{f_{t, x}} + \frac{1}{f_{c, x}}]}^{2} \frac{E_{x} E_{p, x}}{E_{x} - E_{p, x}} α \leq 1

α = \sum_{i} ∆ γ_{i}

Tsai-Wu，应力空间状态

所有强度均须定义为正值。

可将屈服条件想象为六维应力空间中的椭球面。若将三个应力分量之一设为常量，则该面可投影到三维应力空间中。

若按公式Tsai-Wu，平面应力状态计算的 f_y(σ) 值小于 1，则应力处于弹性区域。一旦 f_y(σ) = 1，即达到塑性区域。大于 1 的值是不允许的。该模型表现为理想塑性，即不发生强化。

各向异性 | 塑性 | 焊缝（面）

该材料模型用于钢连接附加模块的分析中，以按规范正确模拟焊缝的行为。在替代面上仅产生与焊缝应力分量 σ_⊥、τ_⊥ 和 τ_|| 对应的应力。在其他应力方向上，替代面的刚度趋于零。

材料模型“正交各向异性 | 塑性 | 焊缝(面)”

在"各向异性 | 塑性 | 焊缝（面）"选项卡中，您可以设置考虑焊缝塑性材料强化的参数，例如按 EN 1993-1-8 [1] 中焊缝"方向相关方法"进行应力分析的极值 f_ekv 和 f_x，并考虑塑性分量进行修正（另见专业文章角焊缝验算）。

混凝土

对于材料类型"混凝土"，可选择非线性材料模型各向异性 | 损伤和各向同性 | 损伤（面/实体）。

混凝土的材料模型

这些材料模型在混凝土手册章节各向异性 | 损伤以及上方章节损伤（面/实体）中进行了说明。

砌体

当在模型基础数据中激活设计附加模块砌体结构设计（需要许可证）时，对于材料类型"砌体"，可选择非线性材料模型各向同性 | 砌体 | 塑性（面）和各向异性 | 砌体 | 塑性（面）。

砌体材料模型

这两种材料模型在砌体手册章节材料中进行了说明。

织物

材料库包含材料类型"织物"的两个系列：

玻璃-PTFE：涂覆聚四氟乙烯（PTFE）的玻璃纤维织物
PES-PVC：涂覆聚氯乙烯（PVC）的聚酯织物

信息

对于 ETFE 等薄膜，材料类型应选择"薄膜"。

对于织物材料，除各向异性线性材料模型外，还可使用非线性材料模型各向异性 | 织物 | 非线性弹性（面）。

织物材料模型

该材料模型能够真实地反映预应力织物膜的各向异性行为，其经向和纬向刚度不同。它通过其微观结构的一个代表性体元（RVE）来描述织物。通过考虑织物几何形状，该模型对膜内的所有受力状态都捕获相应的泊松比效应。由于还考虑了织物随荷载变化的刚度发展，因此可以对膜结构进行精确分析。

织物的属性通过双轴试验确定，由此得出弹性模量 E_x 和 E_y 以及剪切模量 G_xy。然而，经向和纬向之间的耦合源于纱线的几何形状：在荷载作用下，两个方向上纱线的波纹度（起伏）会发生变化。该效应在英文中称为crimp interchange。因此，该材料模型从织物结构的单元胞推导材料响应。该单元胞也捕获其自身的几何非线性。此模型中不使用泊松比。两个方向的耦合通过单元胞参数 R实现。

与所有非线性弹性材料模型一样，卸载时应变沿相同路径返回。计算采用迭代方式进行。

材料模型 '正交异性 | 织物 | 非线性弹性（面）'

在"织物结构"列表中选择织物的织造方式。有两种选择：

平纹织造
方平织造

请输入 x 方向（经向）和 y 方向（纬向）的弹性模量。由于织物的剪切模量 G_yz 和 G_xz 始终为零，因此仅提供织物平面内泊松比的输入框 G_xy。该剪切模量也可以为零。

参数 R 描述代表性体元（RVE）高度与长度之比。该值必须介于 0 和 1 之间。

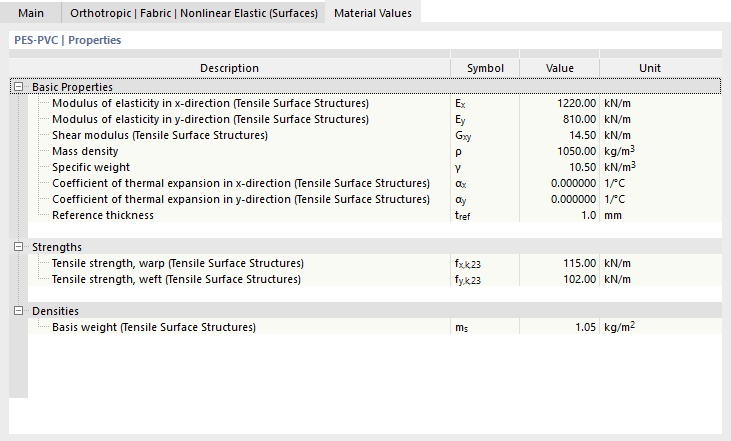

“材料参数”选项卡

织物厚度

膜的厚度非常小，几乎无法明确定义。因此在膜结构行业中，刚度和强度以单位宽度表示，例如以 kN/m 为单位。RFEM 采用这一惯例，并通过参考厚度 t_ref 将这些数值换算为应力值。

E_{x} = \frac{E_{x, MV}}{t_{ref}} E_{y} = \frac{E_{y, MV}}{t_{ref}} G_{x y} = \frac{G_{x y, MV}}{t_{ref}}

E_x,MV / E_y,MV / G_xy,MV	“材料值”选项卡中的刚度
t_ref	参考厚度

刚度的换算

这些数值显示在材料值选项卡中。将织物分配给某一厚度时，RFEM 采用材料的参考厚度 t_ref 作为厚度 d。

膜刚度 E_x · t_ref 对应于库中以单位宽度表示的数值。因此，只要所有属性都基于同一参考厚度，变形和膜内力（如 kN/m 的 n_x 和 n_y）就与参考厚度的数值无关。而应力则基于参考厚度。

信息

强度 f_x,k,23 和 f_y,k,23 以及面密度 m_s 不影响计算。这些强度可用于设计验算。

对于用户自定义材料，如果在"材料值"选项卡中更改参考厚度，会影响材料模型选项卡中的数值。因此请先确定参考厚度，然后再设置刚度。

找形与设计说明

找形过程与材料无关。织物的属性对找得的形状没有影响，只影响随后的荷载作用下的计算。基本原理在找形手册章节找形过程中进行了说明。

提示

膜结构表现出强非线性。如果计算不收敛，请首先检查模型：所有膜面和索都应施加找形荷载，所有膜边界应由索或线支座约束。

恒定的各向异性预应力在双曲率面上物理上是不可实现的。如果在标准方法中将各向异性预应力与非常多的找形迭代次数相结合，可能导致膜面内的切向滑移、收敛过程紊乱以及面内大变形。该行为与材料模型无关。请使用预设的迭代次数，或选择投影法。

参考

欧洲标准化委员会。 (2009)。欧洲规范 3： Bemessung und Konstruktion von Stahlbauten – Teil 1-8: Bemessung von Anschlüssen. Beuth Verlag GmbH, Berlin, 2010
Sandhaas, C. (2012). 采用开槽钢板的木结构连接的力学行为. 博士论文，代尔夫特理工大学（TU Delft）。
