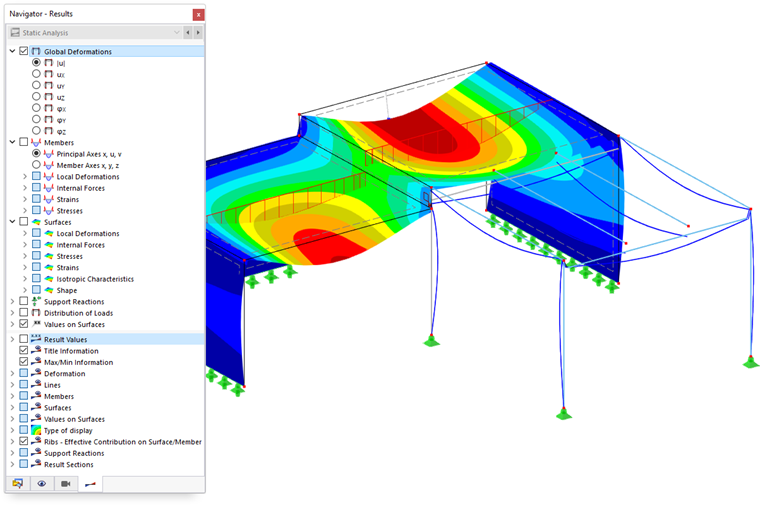

Após um cálculo sem erros, os resultados são exibidos no modelo. O navegador recebe uma aba adicional: No Navegador - Resultados, você pode controlar quais resultados são exibidos graficamente.

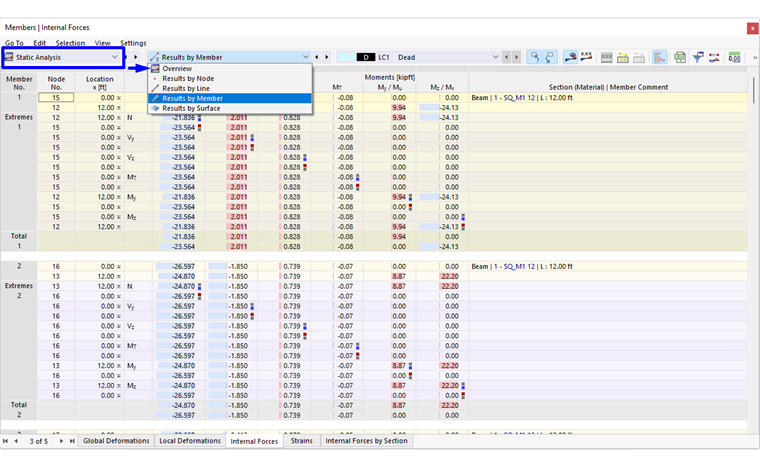

Na Tabela, os resultados com os tipos individuais de resultados na categoria Análise Estática são gerenciados.
Os resultados numéricos estão organizados nas seguintes subcategorias:
- Visão geral
- Resultados por nó
- Resultados por linha
- Resultados por barra
- Resultados por superfície
- Resultados por volume
Gerenciador de Tabelas de Resultados

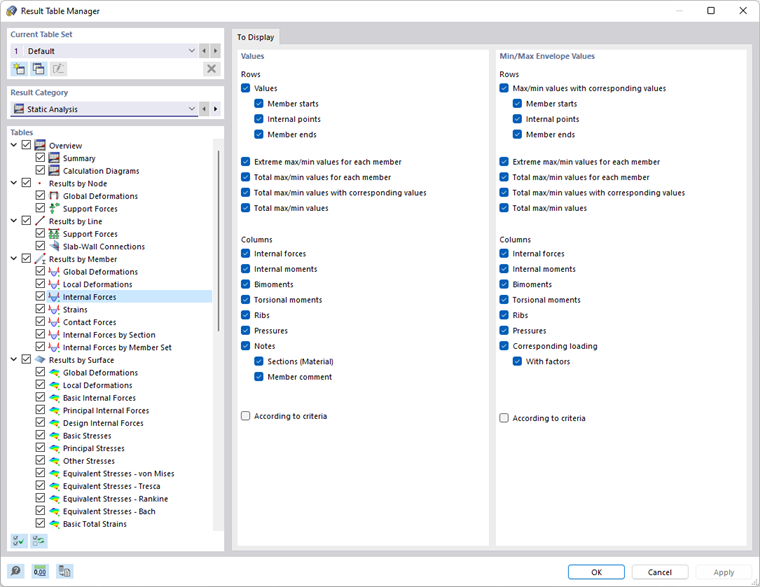

O 'Gerenciador de Tabelas de Resultados' regula quais tabelas são mostradas. Este diálogo pode ser acessado pelo menu Resultados com a função Gerenciador de Tabelas de Resultados. Alternativamente, use o botão
na barra de título do programa ou da tabela.
Na seção 'Conjunto de Tabelas Atual', você pode criar uma nova configuração de tabelas e aplicá-la ao modelo atual.
Defina, no diretório 'Tabelas', através dos campos de controle, quais resultados você precisa para a análise. Ao selecionar uma entrada, você pode controlar em detalhe a saída dos resultados na seção 'Para Exibição'. As linhas e colunas correspondentes são exibidas ou ocultadas conforme necessário.
O campo de controle 'Conforme Critérios' permite que você exiba certos valores de resultados nas tabelas. Você pode definir os critérios para a saída de resultados em abas separadas.
Na segunda coluna, selecione o tipo de resultado. Nas próximas duas colunas, especifique qual critério deve ser aplicado. As seguintes condições estão disponíveis:
- igual a
- diferente de
- maior que
- maior ou igual a
- menor que
- menor ou igual a
Para definir um critério adicional, selecione na última coluna a opção 'ou' (cada critério conta por si) ou 'e' (cada critério deve ser atendido). Depois, defina na nova linha a próxima condição.
