Rozpoczynanie obliczeń

Obliczenia można uruchomić na kilka sposobów.

Oblicz bieżące obciążenie

Aby obliczyć wyniki tylko bieżącego przypadku obciążenia lub bieżącej kombinacji obciążeń, w menu Oblicz należy wybrać opcję Oblicz bieżące obciążenie. Alternatywnie można użyć przycisku 'Wyświetl wyniki'.

Obliczanie przypadku obciążenia za pomocą przycisku 'Pokaż wyniki'

Pojawi się pytanie, czy chcesz obliczyć wyniki.

Pytanie przed obliczeniami

Obliczyć wszystko

Aby obliczyć wszystkie przypadki obciążeń, kombinacje i sytuacje obliczeniowe, w menu Obliczyć należy wybrać opcję Obliczyć wszystkie. Można też użyć odpowiedniego przycisku.

Przycisk 'Oblicz wszystko'

Program RFEM oblicza wszystkie przypadki obciążeń, kombinacje obciążeń, kombinacje wyników i sytuacje obliczeniowe, dla których dostępne są dane wejściowe. Obliczenia są przeprowadzane równolegle przy użyciu kilku jąder obliczeń (patrz image Postęp obliczeń).

Przypadki obciążeń, które zostały wyłączone z obliczeń (patrz rozdział Load Cases )nie są analizowane za pomocą funkcji 'Oblicz wszystko'.

Oblicz określone przypadki obciążeń lub kombinacje

Aby analizować tylko określone przypadki obciążeń lub kombinacje, należy wybrać opcję Do obliczenia w menu Obliczenia. Pojawi się okno dialogowe 'Do obliczenia'.

Wybór kombinacji obciążeń do obliczeń

W kolumnie 'Nieobliczone' wyszczególnione są wszystkie przypadki obciążeń, sytuacje obliczeniowe i kombinacje, które zostały utworzone przez użytkownika. W celu przeniesienia zapisu na listę 'Wybrane do obliczeń' można użyć następujących opcji:

• W tym celu należy dwukrotnie kliknąć wpis.
• Wybierz przypadek obciążenia lub kombinację obciążenia. Można wybrać kilka wpisów, przytrzymując klawisz Ctrl. Następnie kliknij przycisk .

Kliknij przycisk 'OK', aby rozpocząć obliczenia wybranych przypadków obciążeń i kombinacji.

Obliczenia w chmurze

Jeżeli opcje dla Obliczenia-chmury są aktywne, w menu 'Obliczenia' dostępne są dalsze opcje (patrz ilustracja 'Calculate' Menu for Cloud Calculations ). Za pomocą tych funkcji można przeprowadzać obliczenia na wysokowydajnym serwerze zewnętrznym. Opcja ta jest szczególnie polecana w przypadku złożonych modeli zawierających wiele kombinacji obciążeń.

Przebieg obliczeń

Przebieg obliczeń wyświetlany jest w oknie 'Postęp obliczeń'. Na 'Wykresie zbieżności' można również obserwować przebieg maksymalnych przemieszczeń, oprócz zakończonych etapów obliczeń.

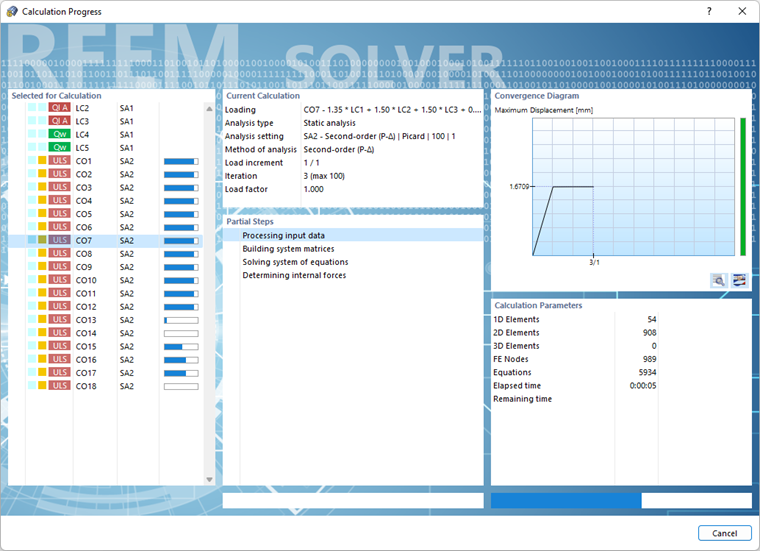

Postęp obliczeń

W tabeli pod wykresem otwiera się okno z powiększonym widokiem wykresu zbieżności. Przycisk można zobaczyć odkształcenia modelu krok po kroku w oknie.

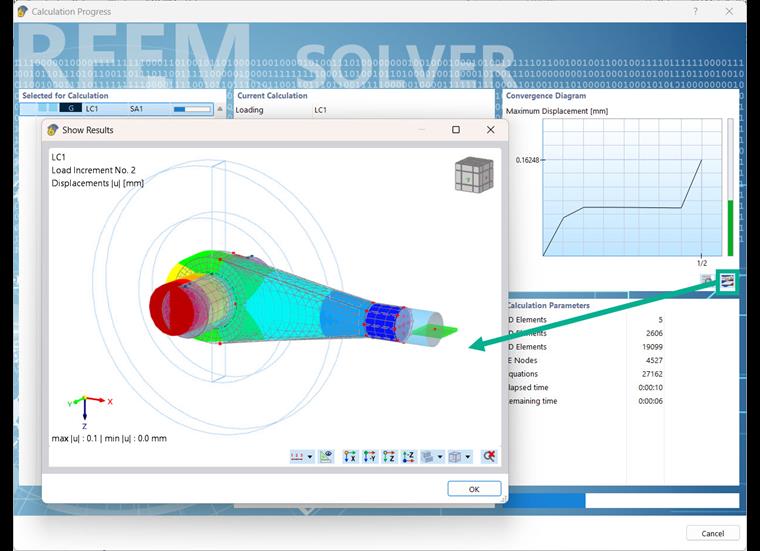

Wyświetlanie deformacji modelu podczas obliczeń
