Spuštění výpočtu

Máte několik možností, jak spustit výpočet.

Aktuální zatížení spočítat

Pokud chcete spočítat pouze výsledky aktuálního zatěžovacího stavu nebo kombinace, zvolte v menu Spočítat funkci Spočítat aktuální zatížení. Alternativně použijte tlačítko 'Zobrazit výsledky'.

Výpočet zatěžovacího stavu pomocí tlačítka „Zobrazit výsledky“

Zobrazí se dotaz, zda chcete výpočty provést.

Otázka před výpočtem

Všechno spočítat

Pokud chcete spočítat všechny zatěžovací stavy, kombinace a posouzení, zvolte v menu Spočítat funkci Všechno spočítat. Můžete také použít příslušné tlačítko.

Tlačítko "Spočítat vše"

RFEM spočítá všechny zatěžovací stavy, kombinace zatížení, kombinace výsledků a posouzení, ve kterých jsou zadána vstupní data. Výpočet probíhá paralelně s využitím více výpočetních jader (viz obrázek Postup výpočtu).

Zatěžovací stavy, které jste z výpočtu vyloučili (viz kapitola Zatížení ), nebudou ve funkci 'Všechno spočítat' zkoumány.

Určité zatěžovací stavy nebo kombinace spočítat

Pokud chcete zkoumat pouze určité zatěžovací stavy nebo kombinace, zvolte v menu Spočítat funkci Ke spočítání. Zobrazí se dialog 'Ke spočítání'.

Výběr kombinací zatížení pro výpočet

Ve sloupci 'Nevypočítané' jsou uvedeny všechny zatěžovací stavy, posouzení a kombinace, které jste vytvořili. Pro přenos položky do seznamu 'Vybráno k výpočtu' můžete využít následující možnosti:

• Dvakrát klikněte na položku.
• Vyberte zatěžovací stav nebo kombinaci. Držte klávesu Ctrl pro výběr více položek. Poté klikněte na tlačítko .

Tlačítkem 'OK' spustíte výpočet vybraných zatěžovacích stavů a kombinací.

Výpočet v cloudu

Pokud jsou možnosti pro Výpočty v cloudu povoleny, budou v menu 'Spočítat' dostupné další položky (viz obrázek Menu 'Spočítat' pro výpočty v cloudu ). Tuto možnost můžete použít pro spuštění výpočtu na výkonném externím serveru. Tato možnost se doporučuje zejména pro složité modely s mnoha kombinacemi zatížení.

Průběh výpočtu

Průběh výpočtu je zobrazen v okně 'Postup výpočtu'. Zde můžete kromě proběhlých fází sledovat i průběh maximálních posunů v grafu 'Průběh konvergence'.

Průběh výpočtu

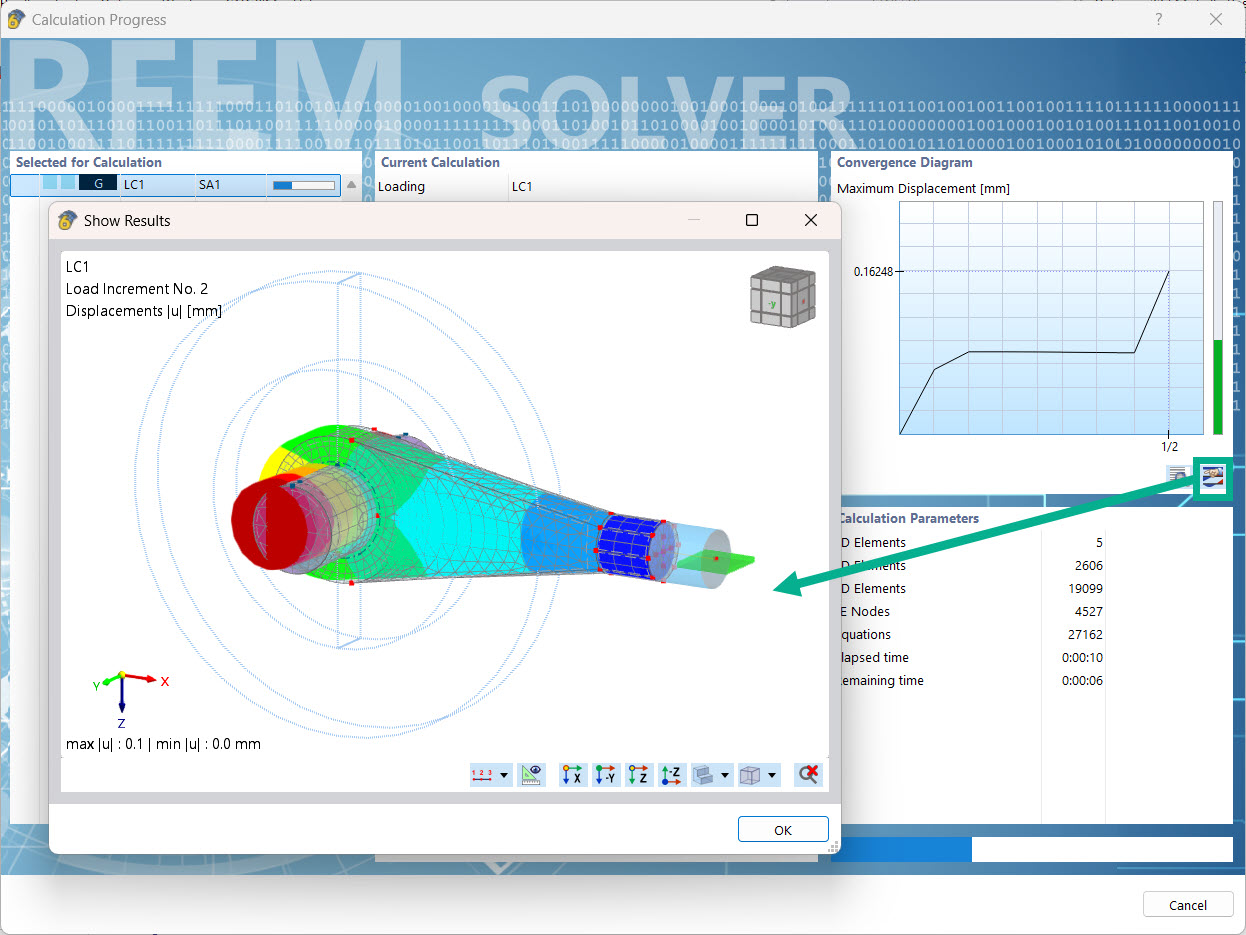

Tlačítko pod grafem vyvolá okno se zvětšeným zobrazením grafu konvergence. Tlačítkem máte možnost sledovat deformace modelu v okně postupně.

Zobrazení deformace modelu během výpočtu
