Начало расчета

Есть несколько вариантов запуска расчета.

Рассчитать актуальные нагрузки

Если вы хотите рассчитать только результаты текущего загружения или сочетания, выберите в меню Расчет возможность Рассчитать актуальную нагрузку. Также можно использовать кнопку 'Показать результаты'.

Расчет загружения с помощью кнопки ' Показать результаты '

Программа спросит, хотите ли вы рассчитать результаты.

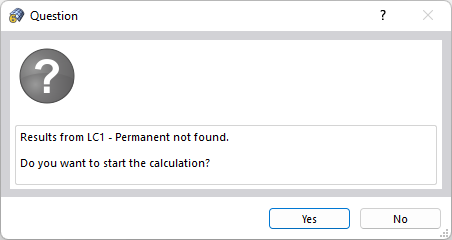

Вопрос перед расчетом

Рассчитать все

Если вы хотите рассчитать все загружения, сочетания и расчетные ситуации, выберите в меню «Рассчитать» возможность «Рассчитать все». Также можно использовать соответствующую кнопку.

Кнопка ' Рассчитать все '

Таким образом, RFEM выполнит расчёт всех загружений, сочетаний нагрузок, результирующих сочетаний и расчётных ситуаций, для которых имеются исходные данные. Расчет выполняется параллельно с использованием нескольких вычислительных ядер (см. рисунок {%://#image025755 Ход расчета]]).

Загружения, которые вы исключили из расчета (см. Load Cases )не рассчитывались с помощью функции 'Рассчитать все'.

Вычислить конкретные загружения или сочетания

Если вы хотите проанализировать только определенные загружения или сочетания нагрузок, выберите К расчету в меню Расчет. Появится диалоговое окно 'К расчету'.

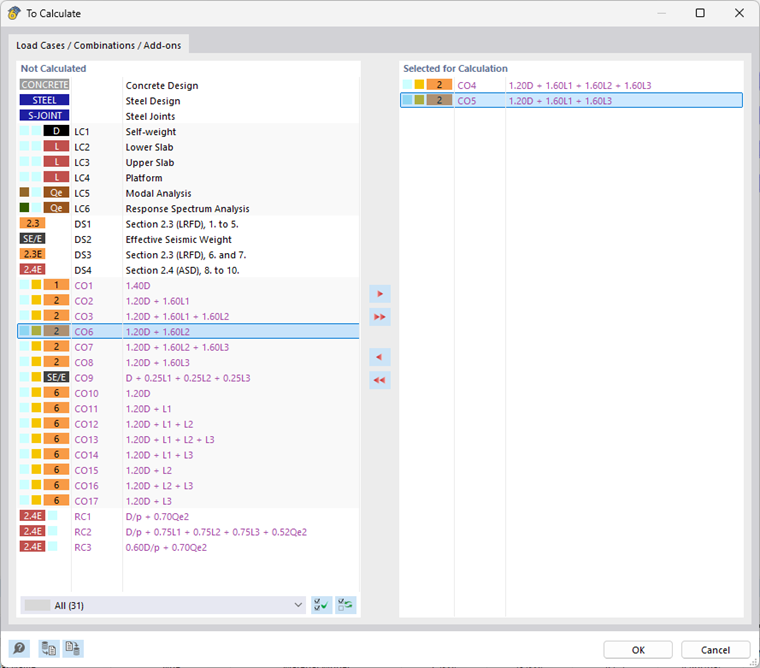

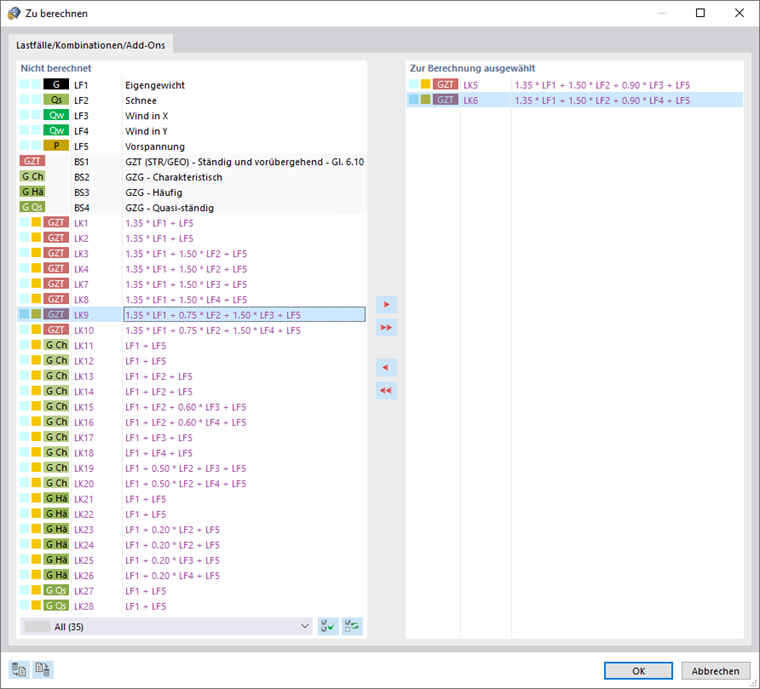

Выбор сочетаний нагрузок для расчёта

Столбец 'Не рассчитанный' содержит список всех созданных загружений, расчётных ситуаций и сочетаний. Для переноса записи в список 'Выбранных для расчета', можно использовать следующие возможности:

• Дважды щелкните на запись.
• Выберите загружение или сочетание нагрузки. Удерживая нажатой клавишу Ctrl, можно выбрать несколько записей. Затем нажмите на кнопку .

Нажмите 'OK', чтобы начать расчет выбранных загружений и сочетаний.

Облачные вычисления

Если активирована функция Облачные расчеты, то в меню 'Расчет' доступен также дополнительный ввод данных (см. 'Calculate' Menu for Cloud Calculations ). Используйте эти функции для выполнения вычислений на высокопроизводительном внешнем сервере. Эта функция особенно рекомендуется для сложных моделей, содержащих множество сочетаний нагрузок.

Процесс расчета

Процесс расчета отображается в окне 'Ход расчета'. На 'Диаграмме сходимости' в дополнение к пройденным шагам расчета можно также наблюдать изменение максимальных перемещений.

Ход решения

В таблице Под диаграммой открывается окно с увеличенным изображением диаграммы сходимости. вы можете использовать в котором вы можете увидеть деформации модели шаг за шагом в отдельном окне.

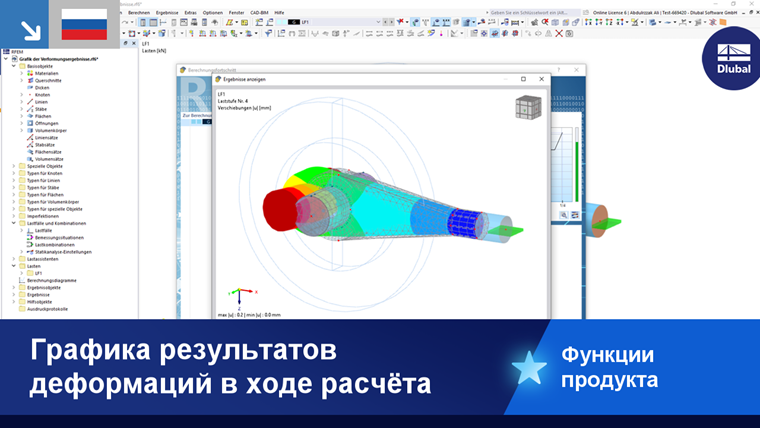

Деформация модели во время расчёта
