Iniciar cálculo

Você tem várias opções para iniciar o cálculo.

Calcular a carga atual

Se você deseja calcular apenas os resultados do caso de carga ou da combinação atual, selecione no menu Calcular a função Calcular a carga atual. Alternativamente, use o botão 'Exibir resultados'.

Cálculo do caso de carga através do botão 'Mostrar resultados'

Será perguntado se você deseja calcular os resultados.

Questão antes do cálculo

Calcular tudo

Se você deseja calcular todos os casos de carga, combinações e situações de dimensionamento, selecione no menu Calcular a função Calcular tudo. Você também pode usar o botão correspondente.

Botão 'Calcular tudo'

RFEM calcula todos os casos de carga, combinações de carga, combinações de resultado e situações de dimensionamento onde há dados de entrada disponíveis. O cálculo é realizado em paralelo usando vários núcleos de processamento (veja a imagem Progresso do cálculo).

Casos de carga que você excluiu do cálculo (veja o capítulo Casos de carga ) não são investigados pela função 'Calcular tudo'.

Calcular casos de carga ou combinações específicas

Se você deseja investigar apenas determinados casos de carga ou combinações de carga, selecione no menu Calcular a função A calcular. O diálogo 'A calcular' será exibido.

Selecionar combinações de carga para cálculo

Na coluna 'Não calculado' estão listados todos os casos de carga, situações de dimensionamento e combinações que você criou. Para transferir uma entrada para a lista 'Selecionado para cálculo', você pode utilizar as seguintes opções:

• Clique duas vezes na entrada.
• Selecione o caso de carga ou a combinação. Com a tecla Ctrl pressionada, você pode selecionar várias entradas. Depois clique no botão .

Com 'OK', você inicia o cálculo dos casos de carga e combinações selecionados.

Cálculo em nuvem

Se as opções de Cálculos em Nuvem estiverem ativadas, mais entradas estarão disponíveis no menu 'Calcular' (veja a imagem Menu 'Calcular' para Cálculos em Nuvem ). Com isso, você pode executar o cálculo em um servidor externo potente. Esta opção é recomendada especialmente para modelos complexos que contêm muitas combinações de carga.

Processo de cálculo

O processo de cálculo é exibido na janela 'Progresso do cálculo'. Lá você pode acompanhar, além das fases concluídas, os perfis dos deslocamentos máximos no diagrama de 'Histórico de convergência'.

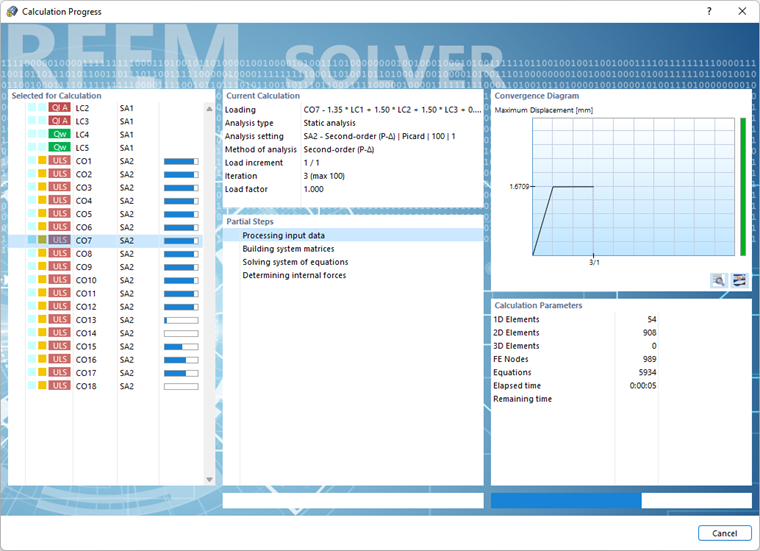

Progresso da cálculo

O botão abaixo do diagrama chama uma janela com a exibição ampliada do Diagrama de Convergência. Com o botão , você tem a opção de acompanhar os deslocamentos do modelo em uma janela passo a passo.

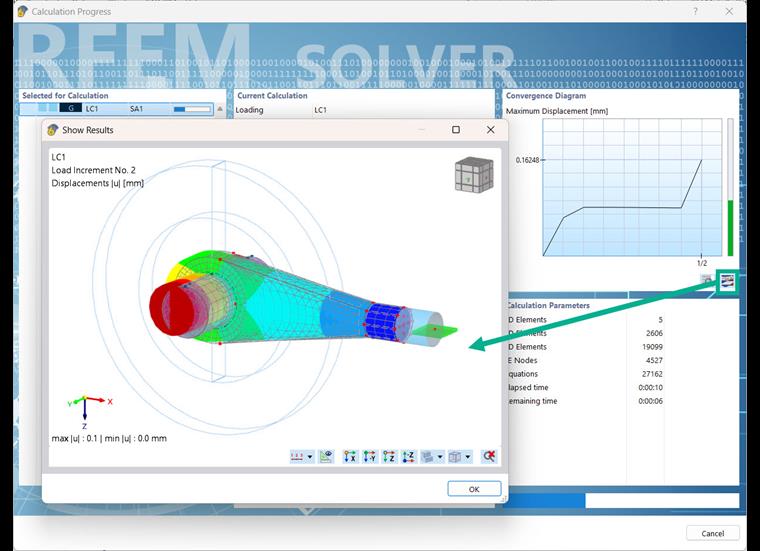

Mostrar deformação do modelo durante o cálculo
