Cloud di punti

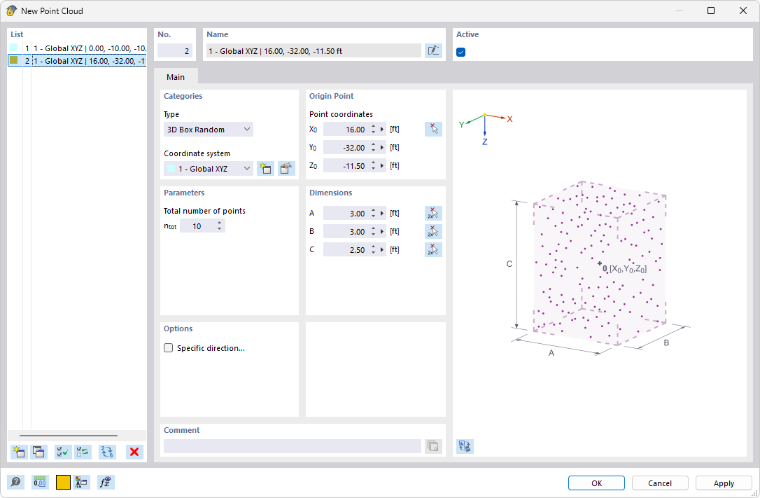

Nuvole di punti consentono una rappresentazione flessibile delle linee di flusso nell'analisi di simulazione del vento. In questo modo è possibile definire punti distribuiti casualmente o uniformemente nello spazio 3D.

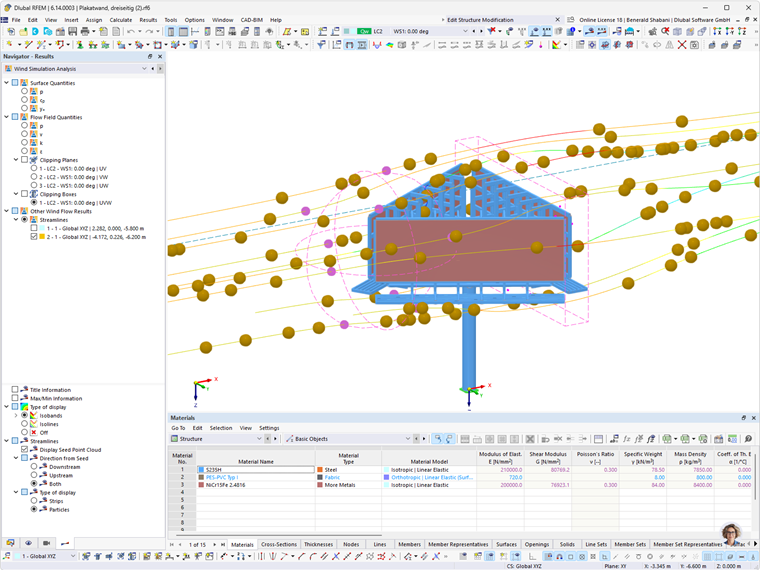

Visualizzazione dei flussi del vento con linee di corrente animate e nuvole di punti nello spazio 3D.

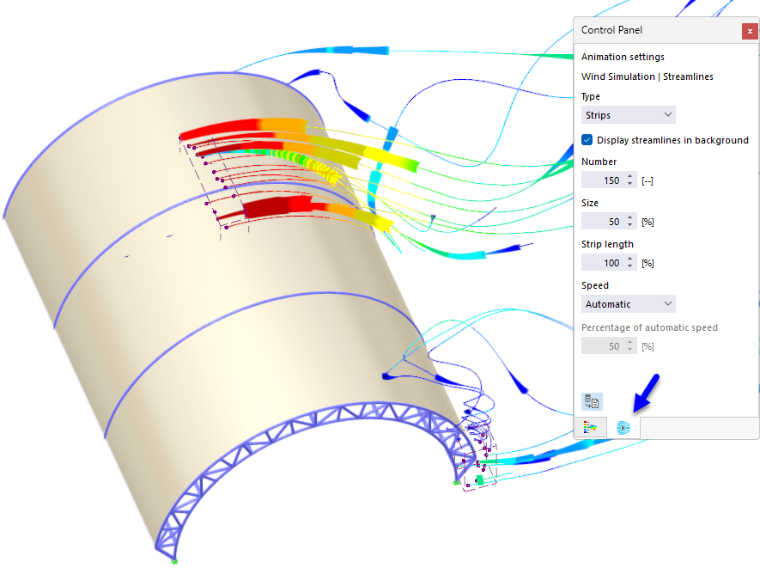

Animazione delle linee di flusso con nuvole di punti

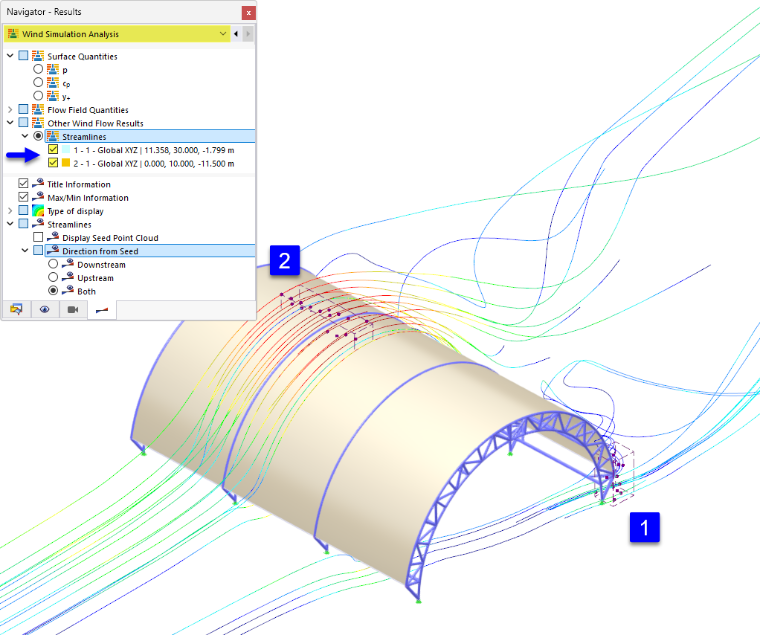

Inoltre, le linee di flusso possono essere animate per visualizzare chiaramente il flusso del vento.

Informazione

La descrizione è ancora in fase di elaborazione.
