Chmury punktów umożliwiają elastyczne przedstawianie linii prądu podczas analizy symulacji wiatru. Pozwalają zdefiniować punkty, które są rozłożone losowo lub równomiernie w przestrzeni 3D obszarów modelu. Punkty te reprezentują tzw. "Seed Points" (nazywane również "punktami startowymi") regularnej lub nieregularnej siatki w obszarze zdefiniowanym przez użytkownika. Od tych punktów wyjściowych obliczane są linie prądu w celu zwizualizowania pola przepływu. Rozmieszczenie tych punktów decyduje o tym, które struktury przepływu będą widoczne (wiry, obszary oderwania, punkty piętrzenia).

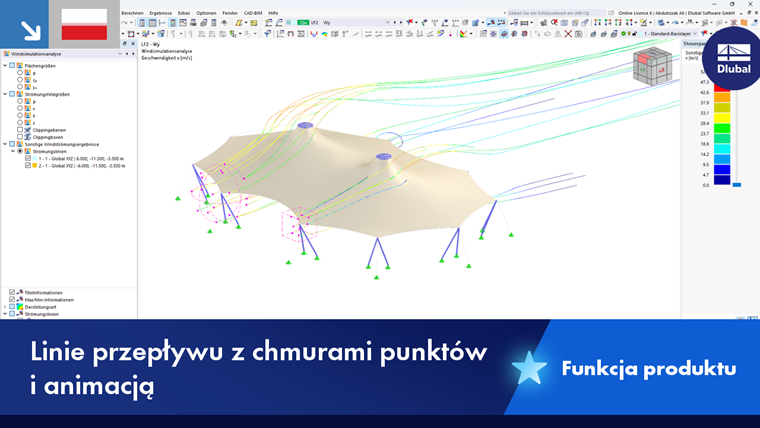

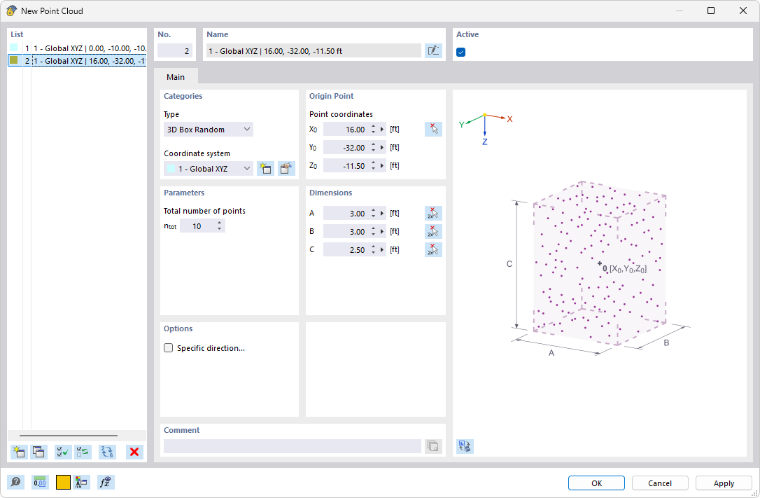

Definiowanie chmury punktów
Kategorie
Na liście wybierz 'Typ' chmury punktów. Dostępnych jest kilka kształtów geometrycznych i możliwości:
- Prostopadłościan 3D losowy: przestrzenne rozmieszczenie losowych punktów w prostopadłościanie
- Prostopadłościan 3D: przestrzenne rozmieszczenie regularnych punktów w prostopadłościanie
- Prostokąt: płaskie rozmieszczenie regularnych punktów w prostokącie
- Segment: równomierne rozmieszczenie punktów wzdłuż linii
- Kula: przestrzenne rozmieszczenie równomiernie rozłożonych punktów w kuli
- Okrąg: płaskie rozmieszczenie równomiernie rozłożonych punktów w okręgu
Parametry
Podaj 'Łączną liczbę punktów', które mają powstać w chmurze punktów. Przy równomiernym rozmieszczeniu w prostopadłościanie 3D lub prostokącie możesz również określić liczbę punktów dla poszczególnych kierunków.
Punkt początkowy
Podaj 'Współrzędne punktu', które stanowią środek chmury punktów. Za pomocą przycisku
możesz również graficznie określić ten punkt.
Wymiary
Możliwości wprowadzania danych są dostosowane do typu chmury punktów. W przypadku prostopadłościanu 3D wymiary bryły opisane są przez wymiary, które od środka są symetrycznie przyłożone w każdym z trzech kierunków. Za pomocą przycisku
możesz również graficznie określić odstępy w oknie roboczym. W przypadku kuli lub okręgu podajesz promień.
Opcje
Jeśli zaznaczysz pole wyboru 'Określony kierunek', możesz wyrównać chmurę punktów niezależnie od układu współrzędnych. Zdefiniuj parametry w zakładce 'Określony kierunek' (patrz rozdział Podpory węzłowe).
Stosowanie chmur punktów
Punkty chmury punktów stanowią podstawę przedstawiania linii prądu. Możesz również zdefiniować kilka chmur punktów i dzięki temu jednocześnie wyświetlać i analizować linie prądu w niezależnych obszarach częściowych. Po analizie symulacji wiatru wyniki dla chmur punktów są dostępne i możesz je aktywować do wyświetlania w 'Nawigatorze - Wyniki'.

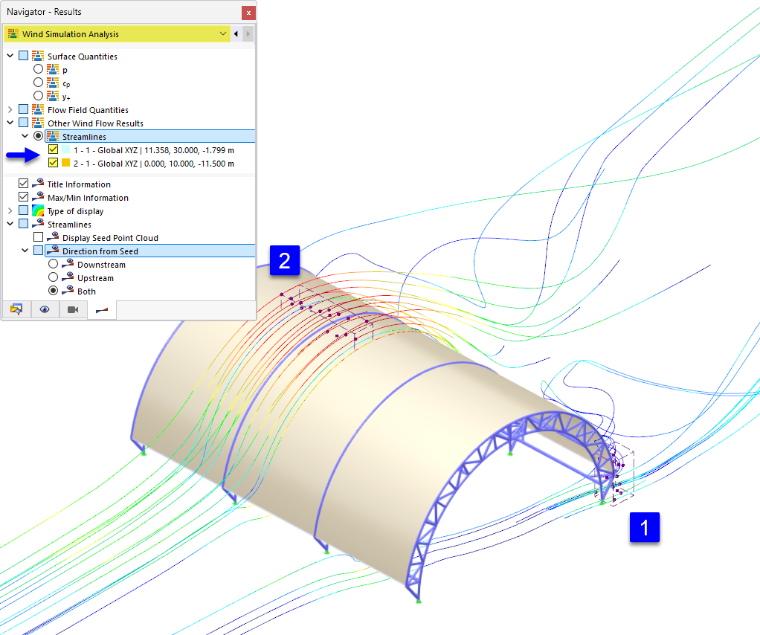

Linie prądu chmur punktów
W kategorii Pozostałe wyniki przepływu wiatru możesz określić, które linie prądu mają być przedstawione graficznie:
- Jeśli żadna użytkownika chmura punktów nie jest aktywowana, wyświetlane są wyniki ogólnych punktów startowych w tunelu aerodynamicznym. Są one generowane zgodnie z algorytmem o określonych kryteriach.
- Jeśli zaznaczysz jedną lub więcej chmur punktów, wyświetlane są wyniki konkretnych punktów startowych wewnątrz tych obszarów.
W dolnej części nawigatora możesz w kategorii Kierunek od punktu startowego określić, które linie prądu mają być przedstawione wychodząc od punktów startowych:
- W dół strumienia: w kierunku wiatru
- W górę strumienia: pod wiatr
- Oba: w dół i w górę strumienia

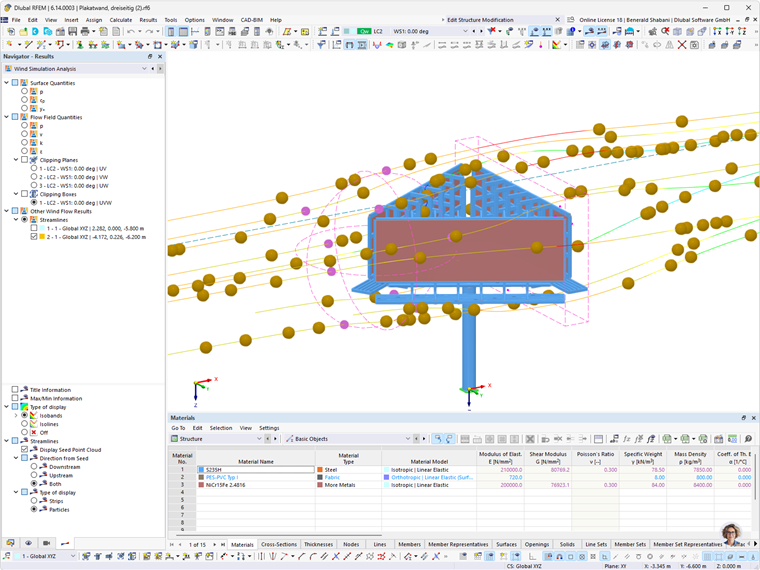

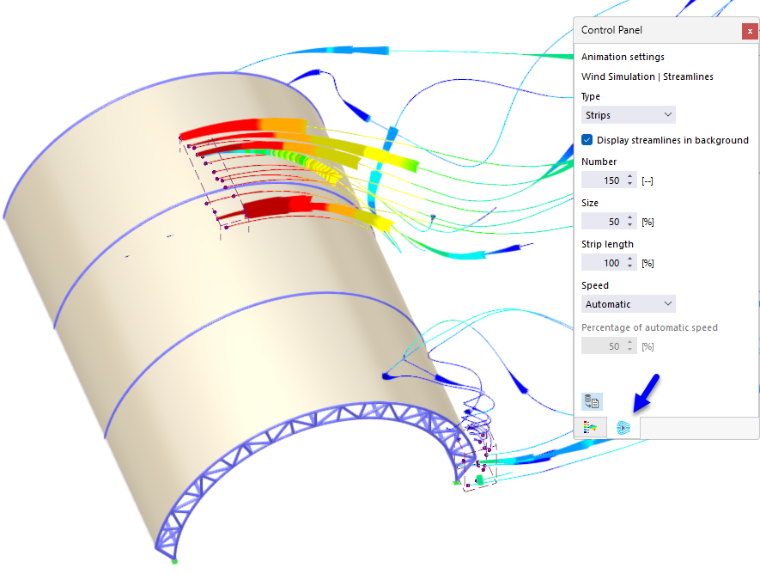

Animacja linii prądu
Linie prądu chmur punktów można również przedstawić jako ruch. Kliknij w pasku narzędzi przycisk
, aby zwizualizować przepływ wiatru jako animację na modelu.
W drugiej zakładce panelu sterowania możesz dostosować ustawienia animacji, takie jak liczba, rozmiar i długość pasów oraz szybkość animacji. Linie prądu można przedstawiać nie tylko jako pasy, ale również jako cząsteczki.
