Bodový cloud

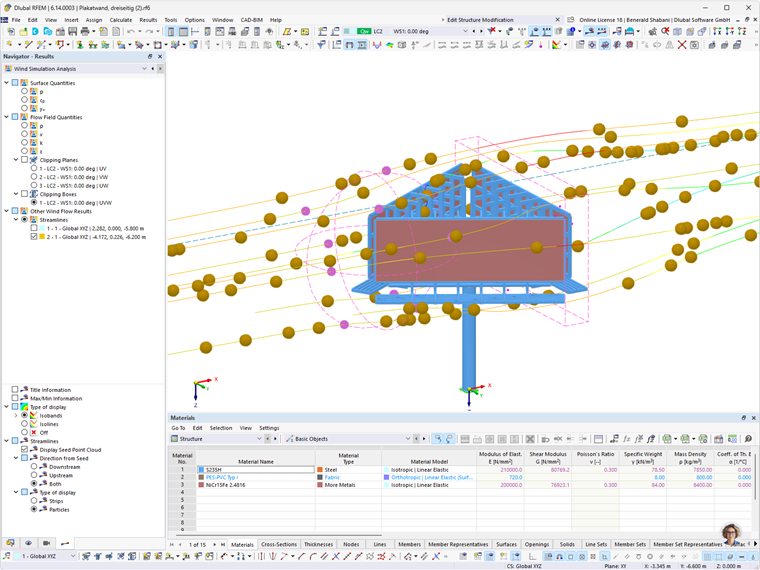

Bodové cloudy umožňují flexibilní zobrazení proudnic při analýze simulace větru. Mohou definovat body, které jsou náhodně nebo rovnoměrně rozmístěny v 3D prostoru oblastí modelu. Tyto body reprezentují tzv. „Seed Points" (tzv. „startovní body") pravidelného nebo nepravidelného rastru ve vlastní oblasti. Z těchto výchozích bodů se vypočítají proudnice za účelem vizualizace prouděního pole. Umístění těchto bodů určuje, které struktury proudění jsou vidět (víry, oblasti separace, kritické body).

Definice bodového cloudu

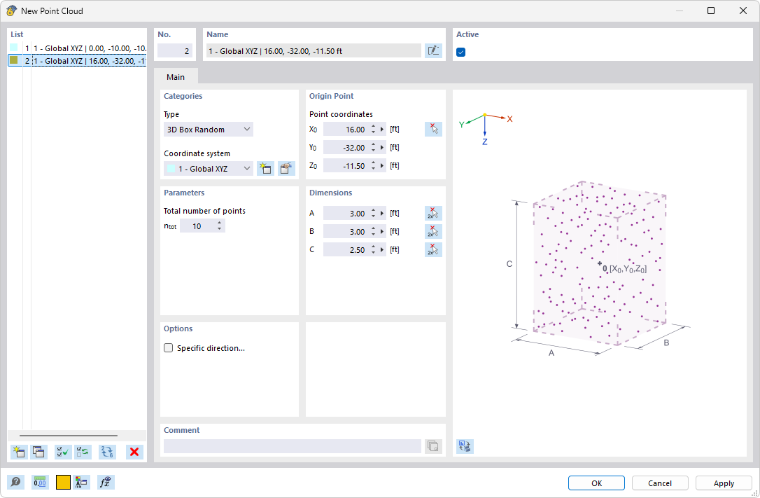

Dialog 'Nový bodový cloud'

Kategorie

V seznamu vyberte 'typ' bodového cloudu. K dispozici je několik geometrických tvarů a možností:

• 3D box náhodně: prostorové uspořádání náhodných bodů v kvádru
• 3D box: prostorové uspořádání pravidelných bodů v kvádru
• Obdélník: rovinné uspořádání pravidelných bodů v obdélníku
• Segment: rovnoměrné uspořádání bodů podél linie
• Koule: prostorové uspořádání rovnoměrně rozmístěných bodů v kouli
• Kruh: rovinné uspořádání rovnoměrně rozmístěných bodů v kruhu

Parametr

Zadejte 'celkový počet bodů', které mají v bodovém cloudu vzniknout. Při rovnoměrném uspořádání v 3D boxu nebo obdélníku můžete také určit počet bodů pro jednotlivé směry.

Počáteční bod

Zadejte 'souřadnice bodu', které představují centrum bodového cloudu. Pomocí tlačítka můžete tento bod určit také graficky.

Rozměry

Možnosti zadávání jsou přizpůsobeny typu bodového cloudu. U 3D boxu je velikost kvádru popsána rozměry, které jsou symetricky nastaveny od centra v každém ze tří směrů. Pomocí tlačítka můžete vzdálenosti určit také graficky v pracovním okně. U koule nebo kruhu zadejte poloměr.

Možnosti

Zaškrtnutím zaškrtávacího políčka 'Specifický směr' můžete bodový cloud nasměrovat nezávisle na souřadnicovém systému. Parametry definujte na záložce 'Specifický směr' (viz kapitola Uzlová podpora).

Použití bodových cloudů

Body bodového cloudu tvoří základ pro zobrazení proudnic. Můžete definovat také více bodových cloudů a tak současně zobrazit a analyzovat proudnice v nezávislých dílčích oblastech. Po analýze simulace větru jsou k dispozici výsledky pro bodové cloudy, které můžete aktivovat pro zobrazení v 'Navigátoru - Výsledky'.

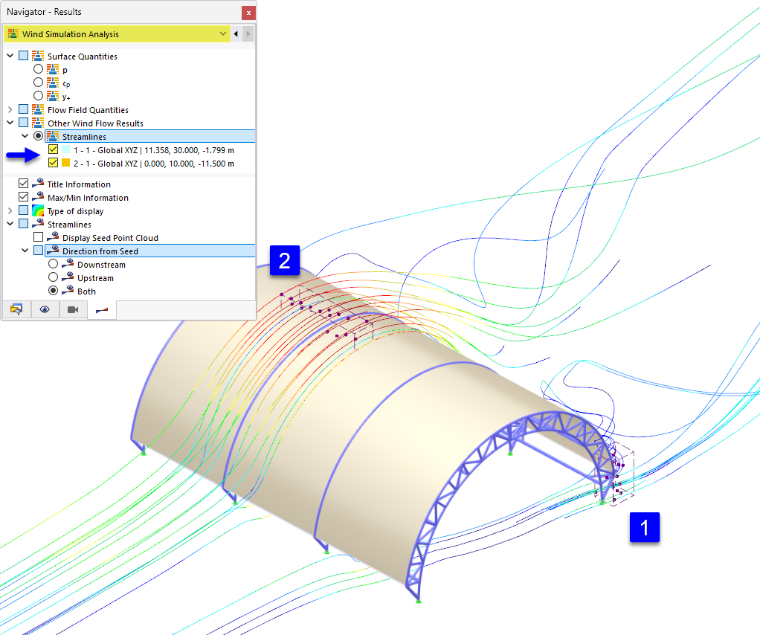

Zobrazení proudnic z bodových mračen

Proudnice bodových cloudů

V kategorii Ostatní výsledky proudění větru můžete určit, které proudnice se mají graficky zobrazit:

• Pokud není aktivován žádný vlastní bodový cloud, zobrazují se výsledky obecných seed bodů ve větrném tunelu. Ty jsou generovány podle algoritmu s určitými kritérii.
• Pokud zaškrtnete jeden nebo více bodových cloudů, zobrazují se výsledky specifických seed bodů v rámci těchto oblastí.

V dolní části navigátoru můžete v kategorii Směr od seedu určit, které proudnice se mají od seed bodů zobrazovat:

• Po proudu: ve směru větru
• Po proudu nahoru: proti směru větru
• Obě: po proudu a proti proudu

Animace proudnic

Proudice bodových cloudů lze zobrazit také jako pohybové sekvence. Klepnutím na tlačítko na panelu nástrojů můžete vizualizovat proudění větru jako animaci na modelu.

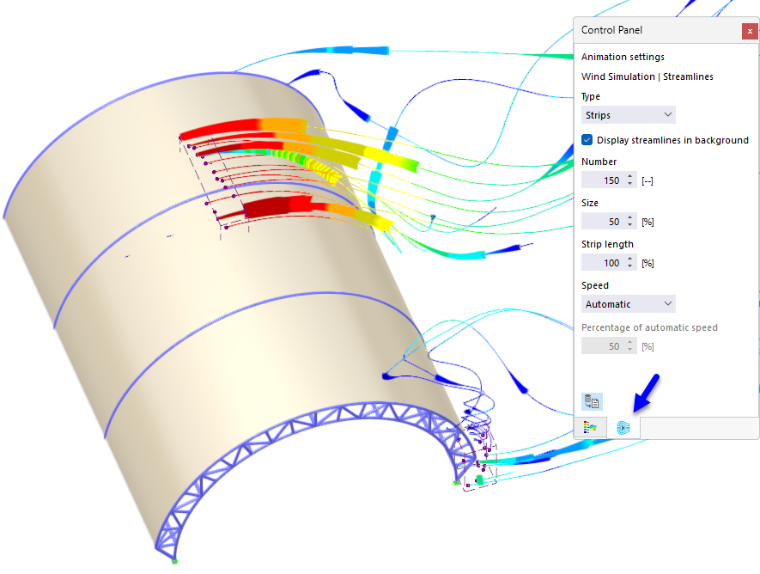

Zobrazení animace proudnic jako pásů

Na druhé záložce ovládacího panelu můžete upravit nastavení animace, jako je počet, velikost a délka pásů a rychlost animace. Proudice lze zobrazit nejen jako pásy, ale také jako částice.
