Die Analyse der Verformungskapazität ist an die Voraussetzung gebunden, dass die Modellgeometrie nichtlineare Eigenschaften aufweist. Es sind verschiedene Arten von Nichtlinearitäten möglich.
Stabendgelenk mit Nichtlinearität

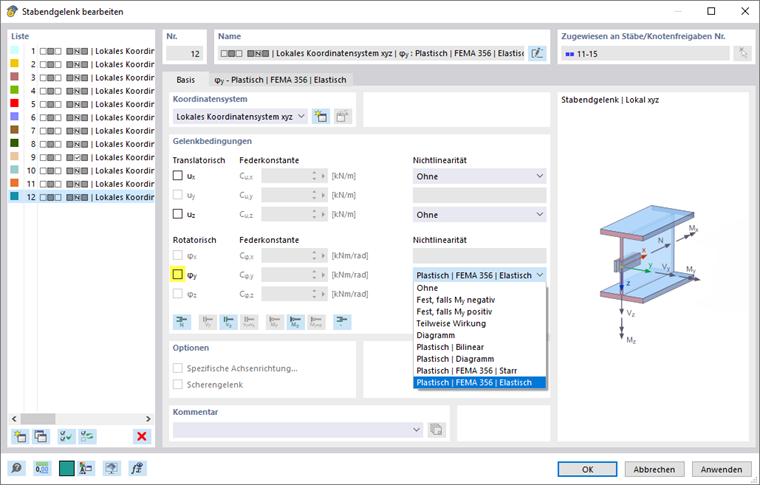

Stabenden können nichtlineare Gelenke zugewiesen werden. Für die Pushover-Analyse eignen sich insbesondere normierte Gelenke für Stahl nach FEMA 356 [1] mit plastischen Kriterien. Sie beschreiben das Verhältnis von auftretendem Moment zu Fließmoment und auftretender Verdrehung zu Fließverdrehung. Die Arbeitslinie ist von der Fließgrenze des Querschnitts abhängig.
Alternativ können Sie Gelenke des Typs Plastisch | Diagramm mit benutzerdefinierten Akzeptanzkriterien verwenden. Nichtlineare Eigenschaften lassen sich aber auch in Form eines regulären Stabendendgelenks beschreiben, indem es als Diagramm definiert wird.
Nichtlineare Materialeigenschaften

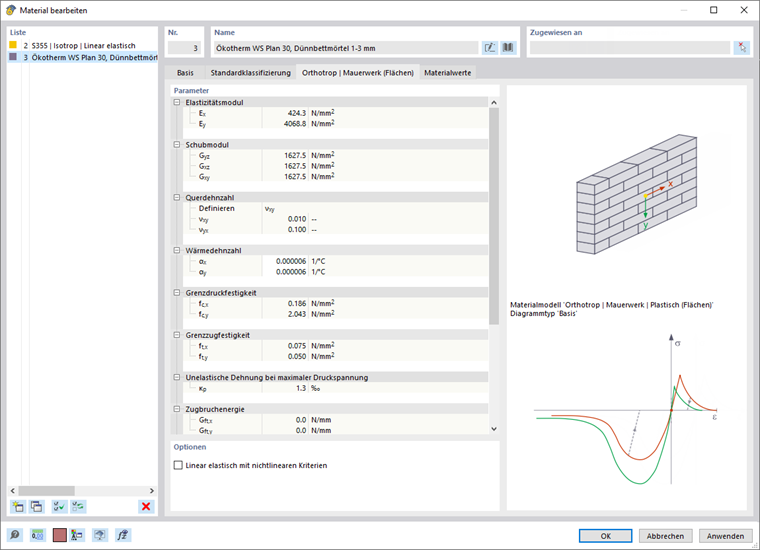

Die Pushover-Analyse ist auch in der Lage, ein nichtlineares Materialverhalten zu berücksichtigen. So können Sie beispielsweise das Material Mauerwerk verwenden, um die Kapazitätskurve zu ermitteln.
Sie können auch benutzerdefinierte Materialien über eigene Arbeitslinien definieren. Hierfür eignet sich insbesondere das Materialmodell Isotrop Beschädigung. Ausführliche Informationen zu diesem Materialmodell finden Sie in einem Fachbeitrag.
Für die Verwendung benutzerdefinierter Arbeitslinien benötigen Sie eine Lizenz des Analyse-Add-Ons Nichtlineares Materialverhalten. Dieses Add-On ist im Kapitel Nichtlineares Materialverhalten des RFEM-Handbuchs beschrieben.
