Für die Bemessung des Bauwerks gegen Erdbeben können Sie die Ergebnisse der Spektralanalyse in einer seismischen Ergebniskombination mit den Ergebnissen anderer Lastfälle überlagern.
Die Ergebnisse der Spektralanalyse werden in zwei Schritten erzeugt, deren Parameter in den Spektralanalyse-Einstellungen hinterlegt sind:
- Die Modalantworten werden nach der gewählten 'Kombinationsregel für periodische Antworten' kombiniert (siehe Bild Kombinationsregel für periodische Antworten auswählen ).
- Die richtungsabhängigen Ergebnisse werden gemäß der Vorgabe zur 'Kombination von Richtungskomponenten' kombiniert (siehe Bild Kombinationsregel für Richtungskomponenten auswählen ).
Um die Ergebnisse der Spektralanalyse für die Auslegung des Modells gegen Erdbeben zu verwenden, sind diese auf der Grundlage einer außergewöhnlichen Bemessungssituation weiter zu kombinieren. Diese Kombination ist beispielsweise in EN 1990 [1] Abschnitt 6.4.3.4 wie folgt festgelegt:
| Gk,j | Charakteristischer Wert einer ständigen Einwirkung j |
| P | Maßgebender repräsentativer Wert einer Vorspannung |
| AEd | Bemessungswert einer Einwirkung infolge Erdbeben |
| Qk,i | Charakteristischer Wert einer nicht maßgebenden veränderlichen Einwirkung i (Begleiteinwirkung) |
| "+" | "ist zu kombinieren" |
| ∑ | "gemeinsame Auswirkung von" |
Bemessungskombination generieren
Der Kombinationsassistent unterstützt Sie bei der Aufgabe, eine oder mehrere Bemessungskombinationen für die seismische Analyse zu erstellen. Bei diesen Ergebniskombinationen können Sie die Ergebnisse der Umhüllenden oder auch bestimmte Teilergebnisse ansetzen.
Umhüllende

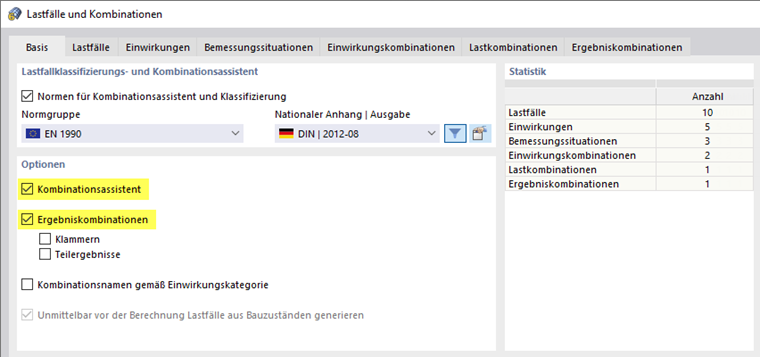

Aktivieren Sie im Register 'Basis' des Dialogs 'Lastfälle und Kombinationen' die Optionen Kombinationsassistent (falls nicht angehakt) und Ergebniskombinationen (siehe Kapitel Basis des RFEM-Handbuchs).

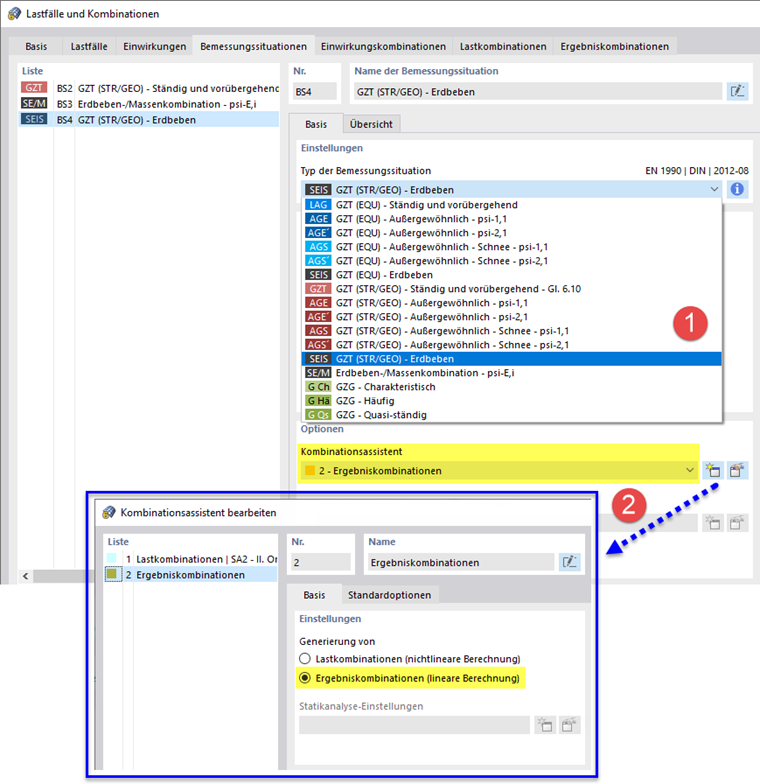

Erstellen Sie eine Bemessungssituation des Typs GZT (STR/GEO) - Erdbeben (1). Weisen Sie einen Kombinationsassistenten zu, der Ergebniskombinationen erzeugt (2). Mit der Schaltfläche
können Sie diesen Assistenten auch im Register 'Bemessungssituationen' definieren.
Mit diesen Vorgaben erzeugt das Programm eine oder mehrere Ergebniskombinationen mit den maximalen Erdbebenlasten, die Sie für die Bemessung der Modells verwenden können. In diesen Kombinationen wird die Umhüllende aus der Spektralanalyse berücksichtigt.
Teilergebnisse

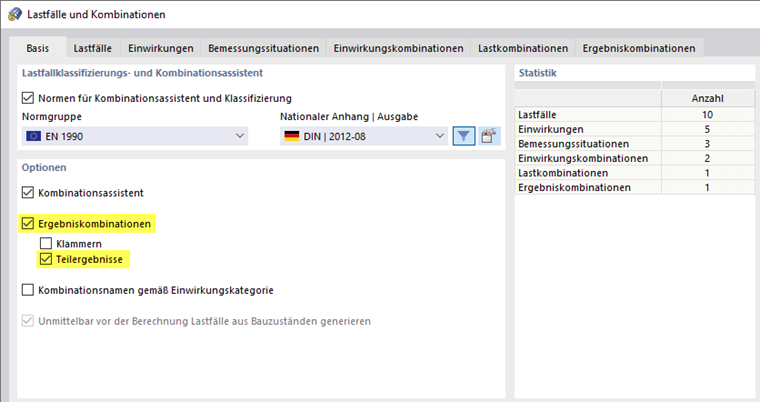

Aktivieren Sie im Register 'Basis' des Dialogs 'Lastfälle und Kombinationen' bei den Ergebniskombinationen die Option Teilergebnisse.

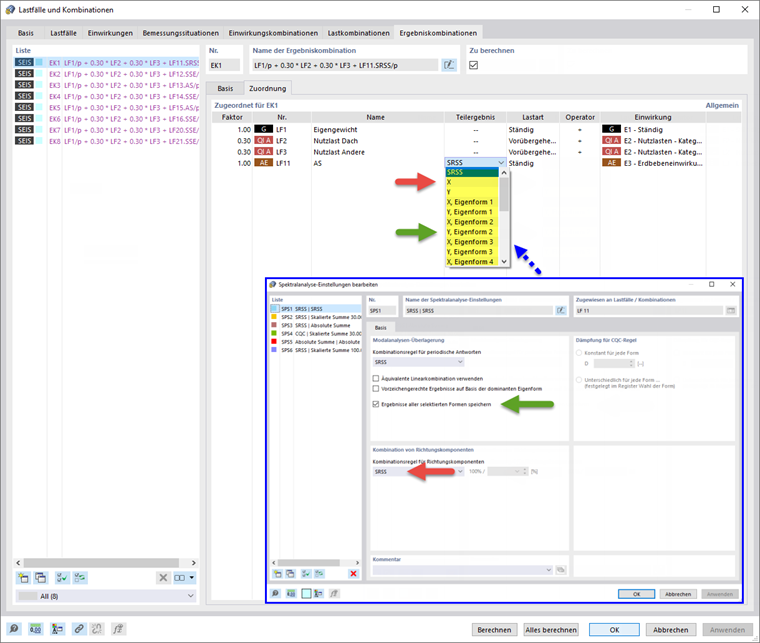

Die verfügbaren Teilergebnisse hängen davon ab, welche der Spektralanalyse-Einstellungen dem Antwortspektren-Lastfall zugewiesen und für welche Anregungsrichtungen ein Antwortspektrum festgelegt wurde. Wenn Sie beispielsweise die Ergebnisse aller selektierten Eigenformen speichern und die Richtungskomponenten nach der SRSS-Regel kombinieren lassen, stehen im Register 'Ergebniskombinationen' folgende Teilergebnisse zur Auswahl.
Auf diese Weise können Sie steuern, welches Teilergebnis in die Erdbeben-Ergebniskombination einfließt.

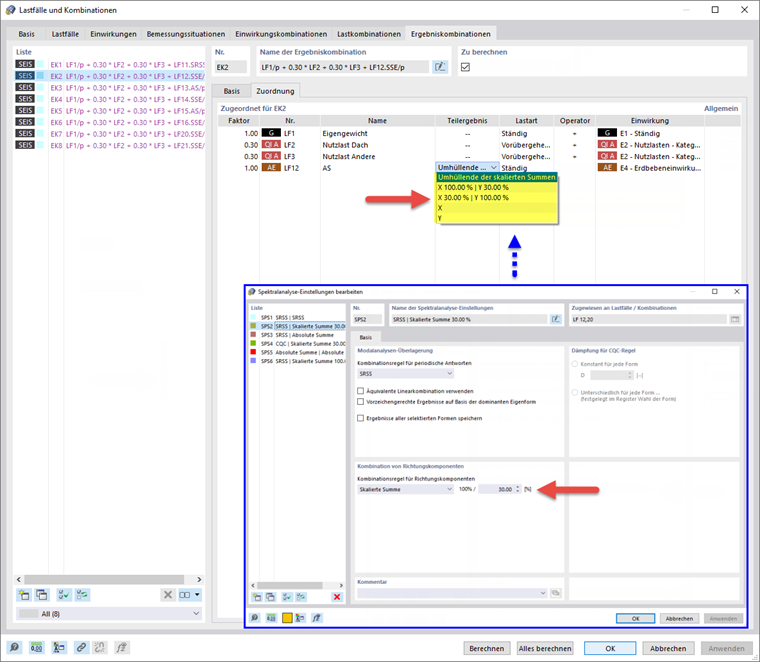

Wenn Sie die Richtungskomponenten nach der skalierten Summe kombinieren, stehen diese Teilergebnisse zur Auswahl:
