Berechnungsdiagramme

Die Ergebnisse können mithilfe der Berechnungsdiagramme als eine Funktion über die Zeit dargestellt werden. Im Register 'Berechnungsdiagramme' der Tabellenkategorie 'Übersicht' sind alle Berechnungsdiagramme aufgelistet, die Sie für den aktuellen Lastfall oder die aktuelle Lastkombination definiert haben.

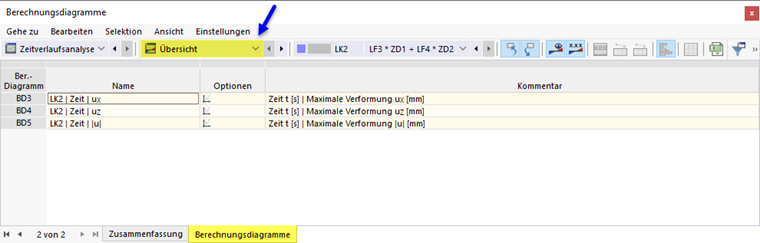

Berechnungsdiagramme in Tabellenkategorie 'Übersicht'

Mit der Schaltfläche in der Spalte 'Optionen' können Sie die Parameter eines Berechnungsdiagramms überprüfen. Es erscheint der Dialog 'Berechnungsdiagramm bearbeiten'. Alternativ nutzen Sie die Kategorie 'Berechnungsdiagramme' im Navigator - Daten, um diesen Dialog aufzurufen.

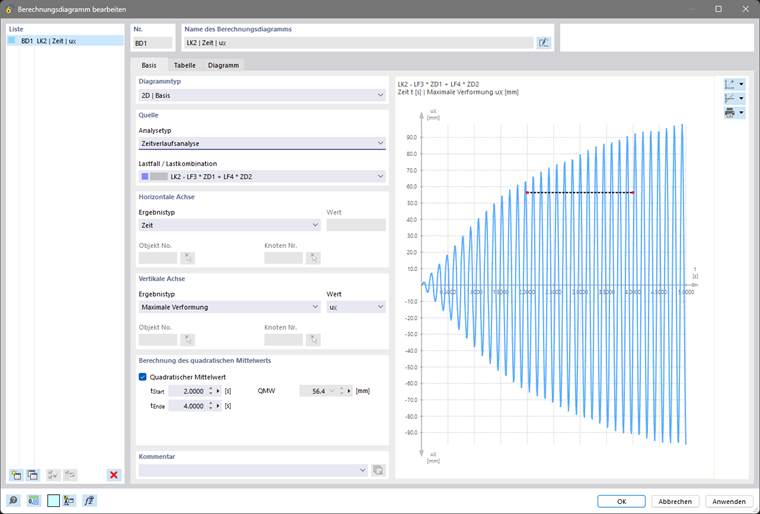

Berechnungsdiagramm für Zeitverlaufsverfahren

Neben den Ergebnistypen der statischen Analyse stehen für die Zeitverlaufsanalyse spezifische Möglichkeiten in der Liste zur Auswahl:

• Knoten - Beschleunigungen
• Knoten - Geschwindigkeiten
• Zeitschritt
• Zeit

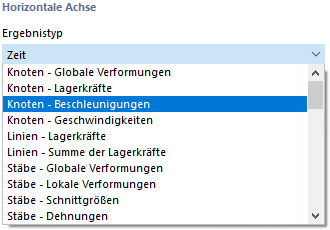

Ergebnistyp für Berechnungsdiagramm auswählen

Der Quadratische Mittelwert (QMW) kann optional angezeigt werden, wenn das Kontrollfeld ausgewählt und eine Start- und Endzeit angegeben ist. Der QMW berechnet sich wie folgt:

Dabei werden die Datenpunkte zwischen den angegebenen Zeiten für die Berechnung verwendet. Der QMW wird im Berechnungsdiagramm als Linie angezeigt, während der berechnete Wert neben den Eingabedaten angezeigt wird.

Im Register 'Tabelle' sind die Werte aufgelistet, die in den einzelnen Zeitschritten und Iterationen berechnet wurden.

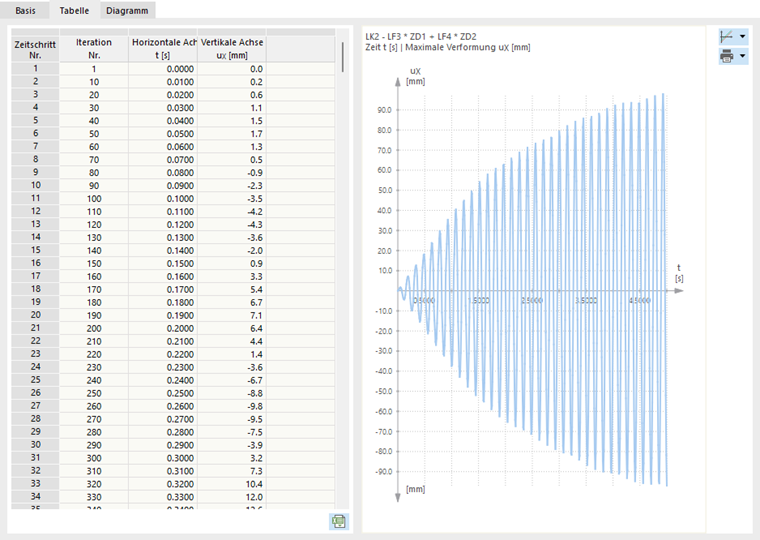

Tabellenwerte im Berechnungsdiagramm

Im Register 'Diagramm' wird das Berechnungsdiagramm vergrößert dargestellt.

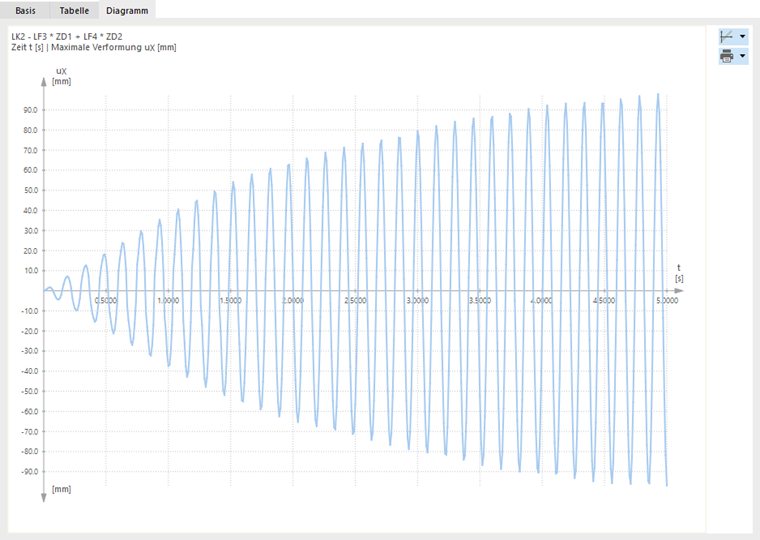

Berechnungsdiagramm in vergrößerter Darstellung
