Akzelerogramm

Das Register Akzelerogramm steht zur Verfügung, wenn Sie den Analysetyp Zeitverlaufsanalyse ❘ Akzelerogramm ausgewählt haben.

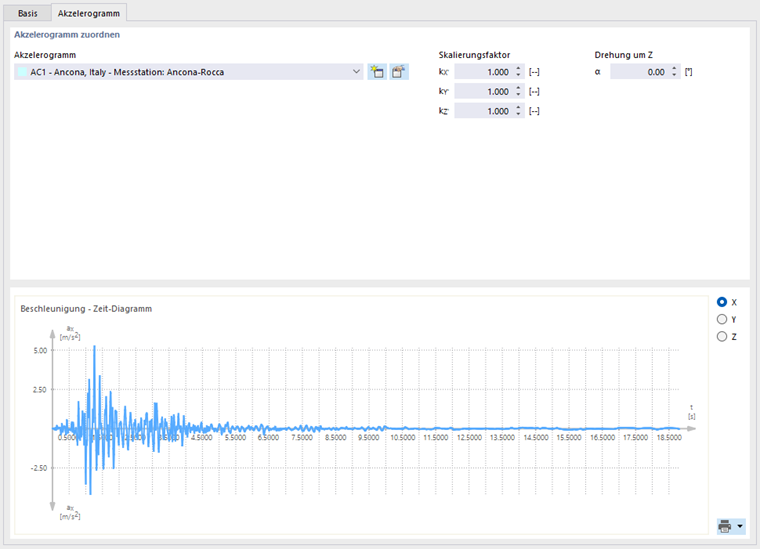

Akzelerogramm festlegen

Akzelerogramm zuordnen

Legen Sie in diesem Abschnitt das Akzelerogramm fest, welches die gewünschte Erdbebenaufzeichnung enthält. Wenn Sie bereits ein oder mehrere Akzelerogramme definiert haben, können Sie es in der Liste auswählen. Mit der Schaltfläche können Sie ein neues Akzelerogramm erstellen, mit der Schaltfläche das ausgewählte Akzelerogramm bearbeiten.

Des Weiteren besteht die Möglichkeit, das Akzelerogramm mit einem 'Skalierungsfaktor' für jede einzelne Richtung zu überhöhen oder zu verflachen. Das Ergebnis der Skalierung mit dem allgemeinen Faktor k können Sie im Diagramm unten überprüfen.

Außerdem besteht die Möglichkeit eine Drehung um die Z-Achse zu definieren, welches das Akzelerogramm in der XY-Ebene um einen Winkel rotiert.

Diagramm

Der untere Abschnitt zeigt das eingelesene Zeitdiagramm in grafischer Form. Wenn Sie die Maus entlang des Funktionsgraphen bewegen, erscheinen die jeweiligen Abszissen und Ordinaten. Sie können mit dem Mausrad zoomen, mit der linken Maustaste das Diagramm verschieben und mit einem Doppelklick auf das Mausrad die Gesamtansicht des Diagramms wiederherstellen.
