Ergebnisse knotenweise

In der Tabellen-Ergebniskategorie Ergebnisse knotenweise werden die Ergebnisse der Pushover-Analyse aufgelistet, die an den Knoten vorliegen. Die Ergebnisse in den beiden Registern sind nach Knotennummern sortiert.

Globale Verformungen

Sie können die Knotenverformungen grafisch über die Navigator-Kategorie 'Globale Verformungen' anzeigen (siehe Bild Ergebnisse der Pushover-Analyse ). Im Tabellenregister 'Globale Verformungen' werden die Verformungen der Knoten in numerischer Form dargestellt.

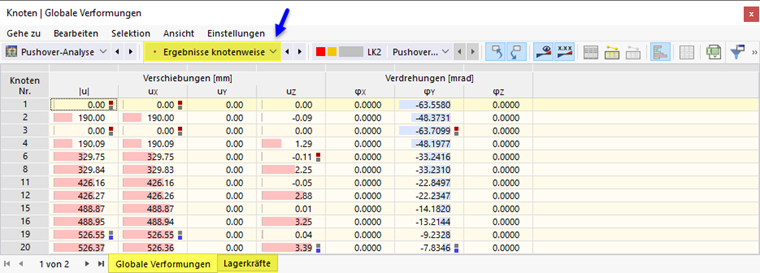

01 Globale Knotenverformungen in Tabelle für Pushover-Analyse

Es werden die absolute Gesamtverschiebung |u|, die Verschiebungen u_X, u_Y und u_Z sowie die Verdrehungen φ_X, φ_Y und φ_Z angegeben.

Lagerkräfte

Im Register 'Lagerkräfte' sind die Kräfte und Momente aufgelistet, die in jedes Knotenlager eingeleitet werden.

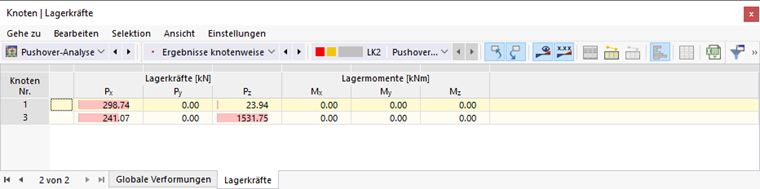

02 Lagerkräfte in Tabelle für Pushover-Analyse
