Basis

Im Register Basis können Sie die Analysetypen zuweisen und weitere Parameter festlegen. Selektieren Sie hierzu den Lastfall links in der 'Liste'.

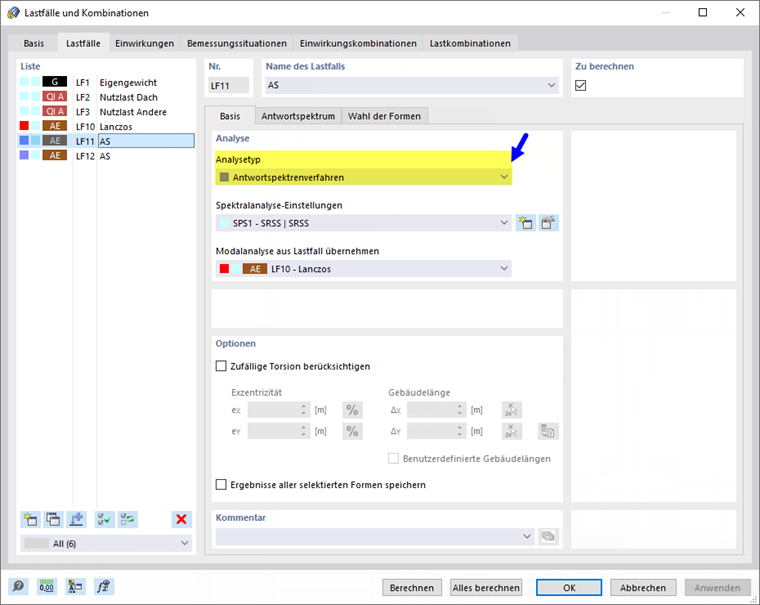

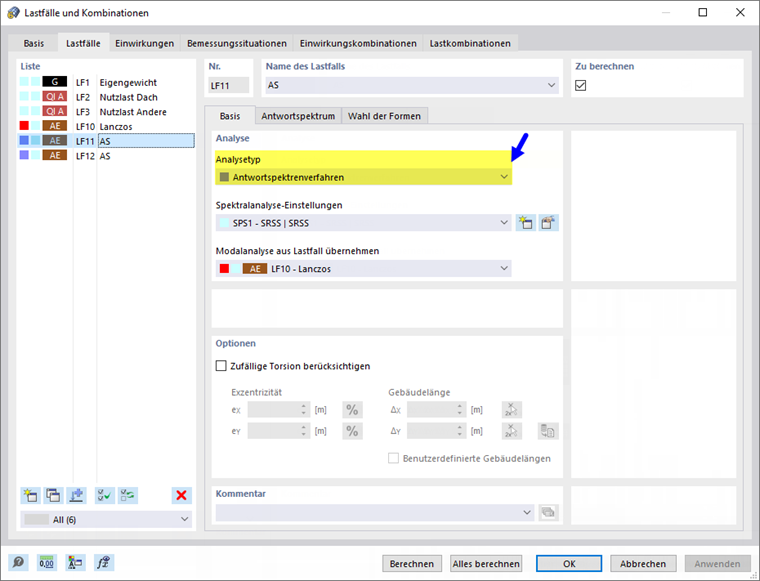

01 Analysetyp 'Antwortspektrenverfahren' für Lastfall festlegen

Analyse

In diesem Abschnitt sind die Grundeinstellungen zur Spektralanalyse des Lastfalls zu treffen.

Analysetyp

Wenn bei den Modell-Basisangaben das Add-On 'Antwortspektrenverfahren' aktiviert ist, steht in der Liste das Antwortspektrenverfahren zur Auswahl. Weisen Sie diesen Analysetyp jedem Lastfall zu, für den eine Erdbebenanalyse erfolgen soll.

Spektralanalyse-Einstellungen

Wählen Sie in der Liste der 'Spektralanalyse-Einstellungen' (SPS) aus, nach welchen Vorgaben der Lastfall untersucht werden soll. Dies sind beispielsweise die Kombinationsregel oder Dämpfung. Diese Parameter sind im Kapitel Spektralanalyse-Einstellungen beschrieben.

Mit der Schaltfläche können Sie neue Spektralanalyse-Einstellungen hinzufügen, mit der Schaltfläche die ausgewählte Einstellung bearbeiten.

Modalanalyse aus Lastfall übernehmen

Legen Sie in der Liste der definierten Modalanalyse-Lastfälle fest, welche Eigenwertanalyse die Grundlage der Erdbebenuntersuchung bilden soll. Im Register Wahl der Formen können Sie dann die relevanten Eigenformen für die Berechnung auswählen.

Optionen

Das Kontrollfeld 'Zufällige Torsion berücksichtigen' bietet die Möglichkeit, die zufällige Torsionswirkung der Massen gemäß EN 1998-1 [1] Abschnitt 4.3.2 und 4.3.3.3 zu erfassen. Damit werden Unsicherheiten in der Anordnung der Massen berücksichtigt. Die Exzentrizitäten e_X und e_Y beschreiben die Verschiebungen des Massenschwerpunktes von seiner planmäßigen Lage. Mit der Schaltfläche können Sie zwischen der relativen und absoluten Eingabe der Werte wechseln.

Die 'Gebäudelänge' wird automatisch aus der Geometrie des Modells ermittelt. Wenn Sie die Abmessungen ändern wollen, haken Sie das Kontrollfeld 'Benutzerdefinierte Gebäudelängen' an und tragen dann die Werte Δ_X und Δ_Y ein. Mit der Schaltfläche können Sie die Längen grafisch bestimmen, indem Sie zwei Knoten des Modells auswählen. Die Schaltfläche stellt die ursprünglichen Gebäudelängen wieder her.
