Ergebnisse stabweise

In der Tabellen-Ergebniskategorie Ergebnisse stabweise werden die Ergebnisse der Pushover-Analyse aufgelistet, die für die Stäbe vorliegen. Die Ergebnisse sind in den beiden Registern nach Stabnummern sortiert.

Lokale Verformungen

Die lokalen Stabverformungen können Sie grafisch über die Navigator-Kategorie 'Stäbe' 'Lokale Verformungen' darstellen (siehe Bild Lokale Stabverformungen im Navigator auswählen ). Im Tabellenregister 'Lokale Verformungen' werden die Werte der Stabverformungen aufgelistet.

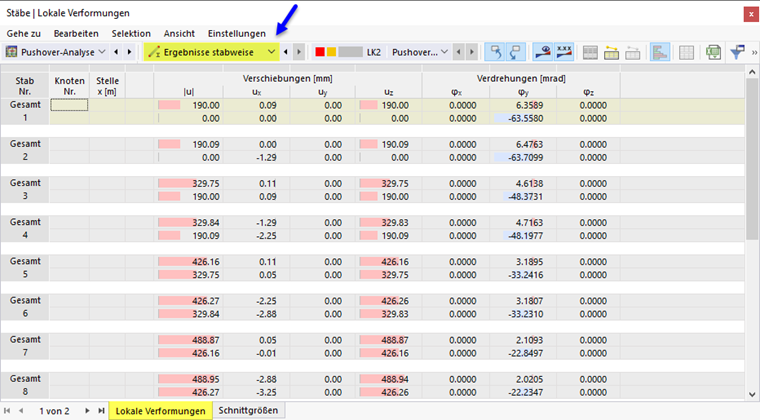

Lokale Stabverformungen in Tabelle für Pushover-Analyse

Folgende Ergebnisse stehen zur Verfügung:

• Absolute Gesamtverschiebung |u|
• Lokale Verschiebungen u_x, u_y und u_z
• Lokale Verdrehungen φ_x, φ_y und φ_z

Die Verformungen beziehen sich auf die lokalen Stabachsen.

Schnittgrößen

Sie können die Stabschnittgrößen grafisch über die Navigator-Kategorie 'Stäbe' → 'Schnittgrößen' anzeigen.

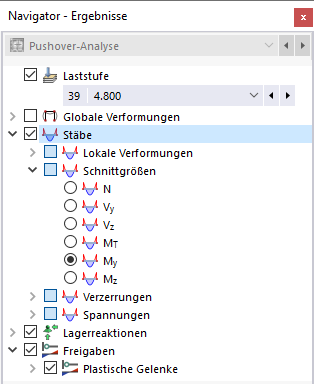

Stabschnittgrößen im Navigator auswählen

Im Tabellenregister 'Schnittgrößen' werden die Schnittgrößen der Stäbe in numerischer Form dargestellt.

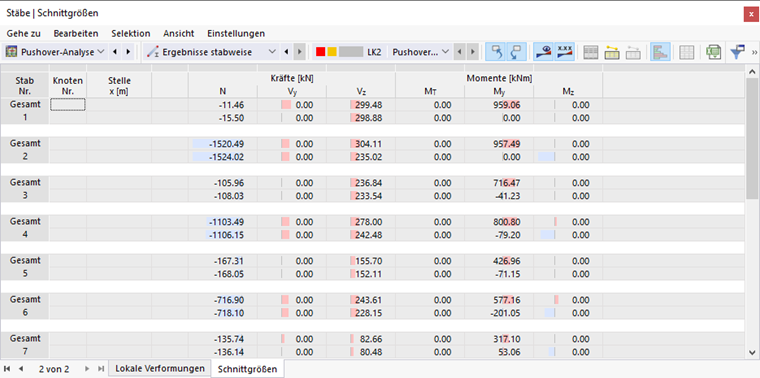

Stabschnittgrößen in Tabelle für Pushover-Analyse

Folgende Ergebnisse stehen zur Verfügung:

• Kräfte N, V_y und V_z
• Momente M_T, M_y und M_z
