Ergebnisse

Nach der erfolgreichen Berechnung werden die Ergebnisse eines Modalanalyse-Lastfalls dargestellt: Im Arbeitsfenster sehen Sie die erste Eigenform, in der Tabelle die Eigenwerte und Eigenfrequenzen der einzelnen Eigenformen. Die Ergebnisse der dynamischen Analyse sind somit voll in die Programmoberfläche von RFEM oder RSTAB integriert.

01 Ergebnisse der Modalanalyse in Arbeitsfenster und Tabelle

Arbeitsfenster

Wählen Sie die Eigenform, deren Ergebnisse grafisch dargestellt werden sollen, in der Liste oben im 'Navigator - Ergebnisse' aus. Sie können auch die Schaltflächen und verwenden, um zwischen den einzelnen Eigenformen hin- und herzuwechseln.

04 Eigenform auswählen

Für die grafische Darstellung stehen im Navigator folgende Ergebnisarten zur Auswahl:

• Eigenform: absolute Gesamtverschiebung, normierte Verschiebung in u_X, u_Y oder u_Z, normierte Verdrehung in φ_X, φ_Y oder φ_Z
• Massen: translatorische Anteile der Verschiebungen u_X, u_Y oder u_Z, rotatorische Anteile der Verdrehungen φ_X, φ_Y oder φ_Z
• Werte an Flächen

Tabelle

Die Ergebnistabellen der dynamischen Analyse werden automatisch angezeigt, wenn Sie sich die Ergebnisse des dynamischen Lastfalls anzeigen lassen. Mit den Kategorien und Unterkategorien können Sie in der Tabelle die Anzeige der Ergebnisse steuern (siehe Kapitel Tabellen des RFEM-Handbuchs). Für die Modalanalyse stehen verschiedene Unterkategorien zur Auswahl. Sie werden in den folgenden Kapiteln vorgestellt.

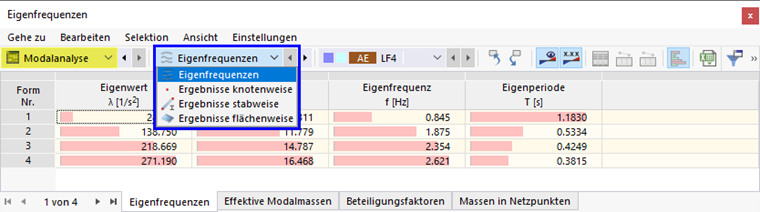

05 Unterkategorie für Modalanalyse-Ergebnisse auswählen
