Nach der erfolgreichen Berechnung werden die Ergebnisse eines Zeitverlaufsverfahren-Lastfalls dargestellt: Im Arbeitsfenster sehen Sie die globalen Verformungen als Umhüllende, in der Tabelle die Verformungen, Lagerkräfte, Schnittgrößen oder Spannungen der einzelnen Modellobjekte. Die Ergebnisse der Zeitverlaufsanalyse sind somit voll in die Programmoberfläche von RFEM oder RSTAB integriert.
Arbeitsfenster

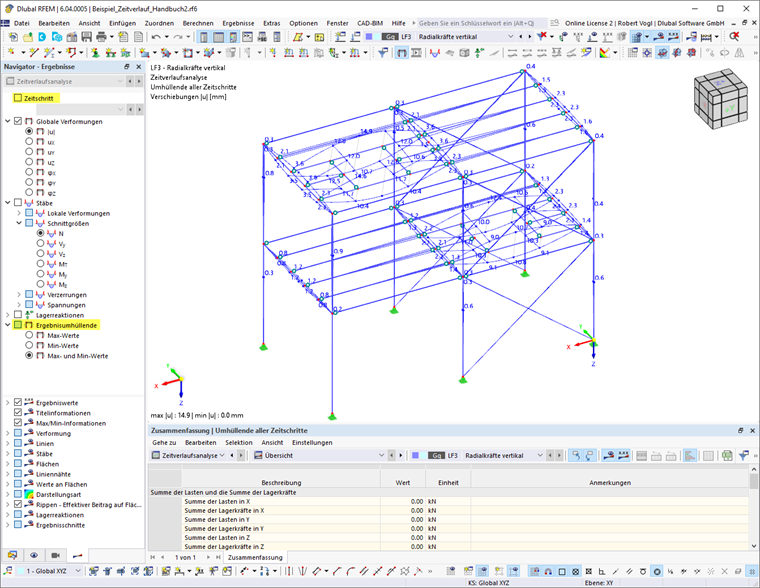

Ist das Kontrollfeld 'Zeitschritt' oben im 'Navigator - Ergebnisse' nicht angehakt, so wird die Ergebnisumhüllende dargestellt. Sie ergibt sich – wie bei Ergebniskombinationen – aus den maximalen und minimalen Ergebniswerten der Verformungen, Schnittgrößen oder Spannungen. In der Navigatorkategorie 'Ergebnisumhüllende' können Sie steuern, welche Extremwerte dargestellt werden.

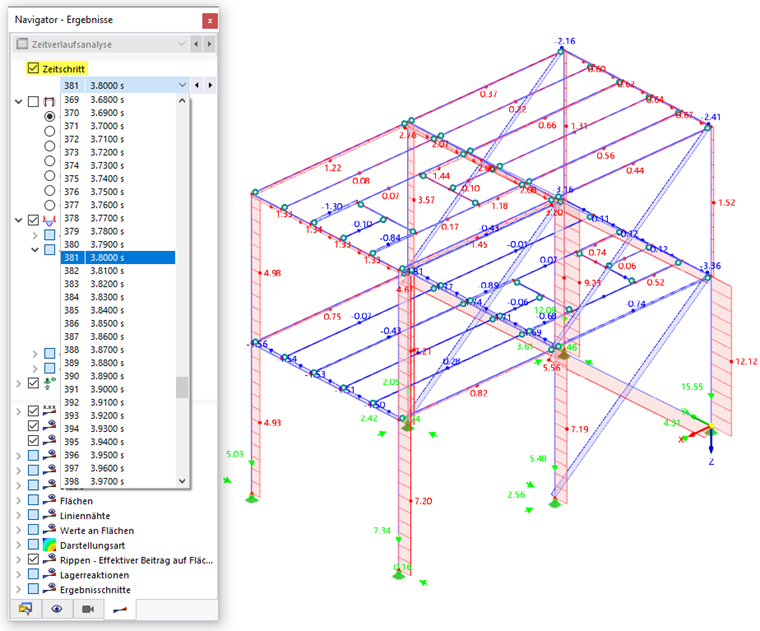

Wenn Sie das Kontrollfeld 'Zeitschritt' anhaken, können Sie in der Liste den Zeitschritt auswählen, dessen Ergebnisse grafisch dargestellt werden sollen. Alternativ verwenden Sie die Schaltflächen
und
, um zwischen den Einträgen hin- und herzuwechseln.

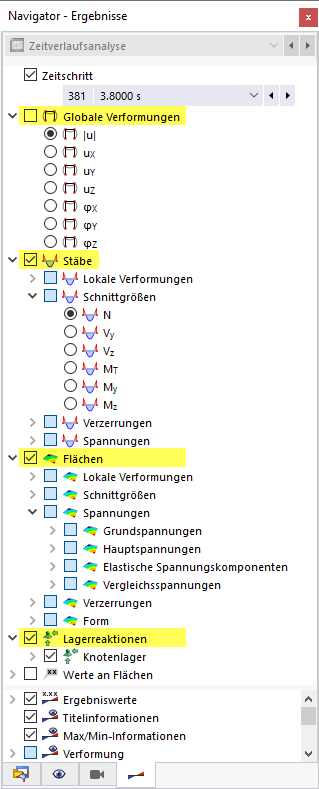

Für die grafische Darstellung der Ergebnisse stehen im Navigator alle Ergebnisarten zur Auswahl, die auch für einen statischen Lastfall verfügbar sind. Je nach Modelltyp sind dies beispielsweise die globalen Verformungen, die Stab- und Flächenschnittgrößen und die Lagerreaktionen.
Die Ergebnisarten der Modellobjekte sind im Kapitel Ergebnisse des RFEM-Handbuchs beschrieben.
Tabelle
Die Ergebnistabellen der dynamischen Analyse werden automatisch angezeigt, wenn Sie sich die Ergebnisse des dynamischen Lastfalls anzeigen lassen. Mit den Kategorien und Unterkategorien können Sie in der Tabelle die Anzeige der Ergebnisse steuern (siehe Kapitel Tabellen des RFEM-Handbuchs). Für die Zeitverlaufsanalyse stehen verschiedene Unterkategorien zur Auswahl. Sie werden in den folgenden Kapiteln vorgestellt.
Wenn Sie schnell zu einer bestimmten Tabelle springen möchten, klicken Sie ein Register mit der rechten Maustaste an. Im Kontextmenü können Sie dann die gewünschte Tabelle auswählen (siehe Bild Kontextmenü für Tabellenregister ).
Einheiten und Dezimalstellen
Sie können die Einheiten und Nachkommastellen wie im Kapitel Einheiten und Dezimalstellen beschrieben anpassen. Da es sich in erster Linie um Verformungen, Schnittgrößen, Spannungen und Verzerrungen handelt, sind die im Kapitel Einheiten ändern des RFEM-Handbuchs beschriebenen Parameter der Kategorie 'Statische Analyse' relevant.
