Dokumentation

Alle Add-Ons der dynamischen Analyse sind vollständig in die Oberfläche der Programme RFEM oder RSTAB integriert. Für die Dokumentation der Eingabedaten und Ergebnisse stehen Ihnen daher sämtliche Funktionen des Ausdruckprotokolls zur Verfügung, wie sie im Kapitel Ausdruckprotokolle des RFEM-Handbuchs beschrieben sind.

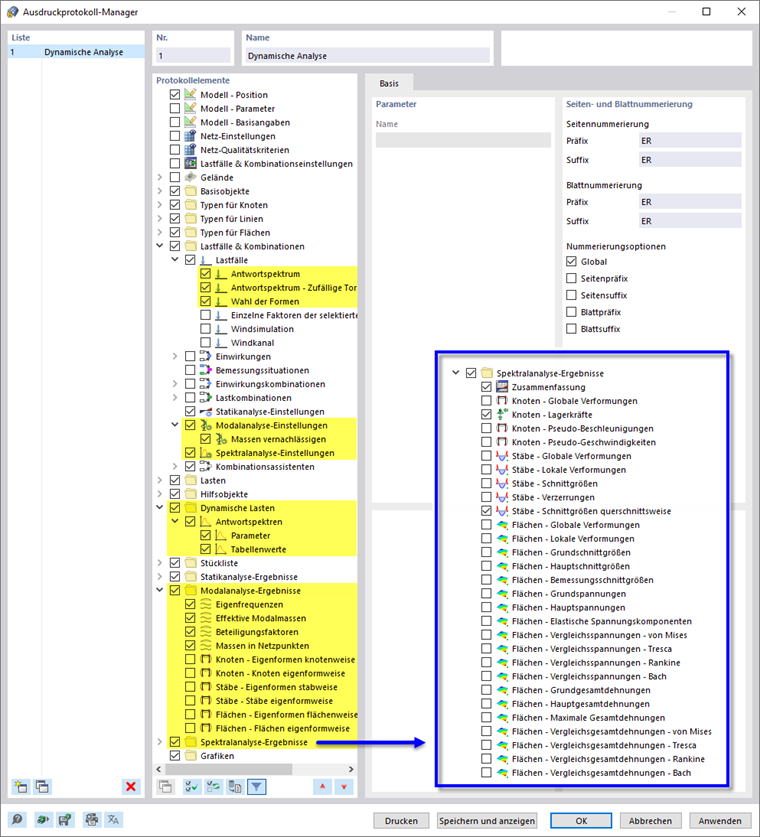

01 Daten der dynamischen Analyse im Ausdruckprotokoll-Manager auswählen

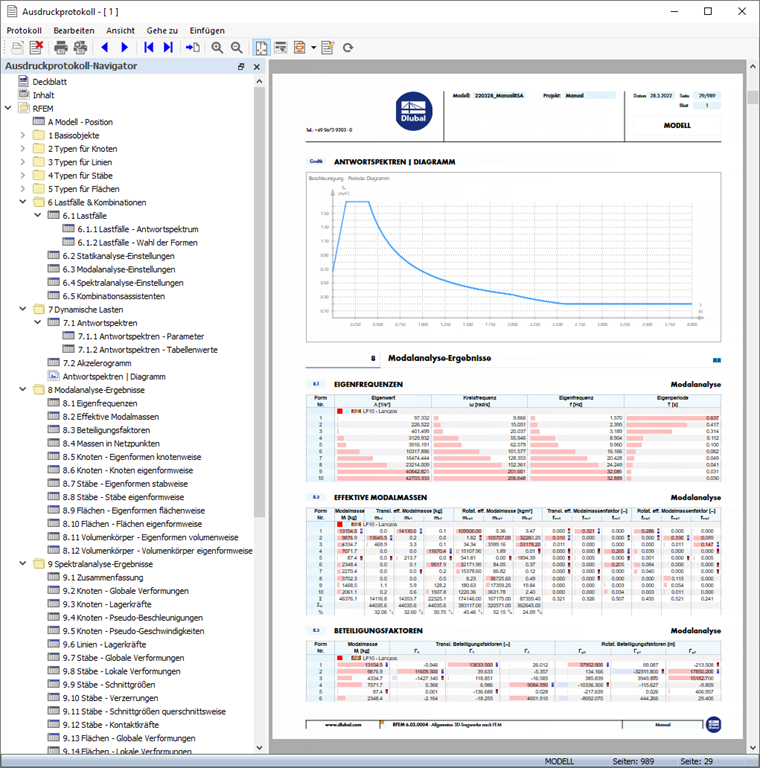

02 Ausdruckprotokoll mit Daten der dynamischen Analyse

Modalanalyse

Folgende Themen können in das Ausdruckprotokoll gedruckt werden:

• Modalanalyse-Einstellungen
• Modalanalyse-Ergebnisse
  • Eigenfrequenzen, Effektive Modalmassen, Beteiligungsfaktoren, Massen in Netzpunkten
  • Ergebnisse knotenweise
  • Ergebnisse stabweise
  • Ergebnisse flächenweise
  • Ergebnisse volumenweise

Antwortspektrenverfahren

Folgende Themen können in das Ausdruckprotokoll gedruckt werden:

• Spektralanalyse-Einstellungen
• Zugeordnete Antwortspektren
• Wahl der Formen
• Dynamische Lasten
  • Antwortspektren - Parameter, Tabellenwerte
  • Akzelerogramm

• Spektralanalyse-Ergebnisse
  • Zusammenfassung
  • Ergebnisse knotenweise
  • Ergebnisse linienweise
  • Ergebnisse stabweise
  • Ergebnisse flächenweise
  • Ergebnisse volumenweise

Zeitverlaufsverfahren

Folgende Themen können in das Ausdruckprotokoll gedruckt werden:

• Zeitverlaufsanalyse-Einstellungen
• Dynamische Lasten
  • Zeitdiagramme
  • Akzelerogramm

• Zeitverlaufsanalyse-Ergebnisse
  • Zusammenfassung
  • Berechnungsdiagramme
  • Ergebnisse knotenweise
  • Ergebnisse linienweise
  • Ergebnisse stabweise
  • Ergebnisse flächenweise

Pushover-Analyse

Folgende Themen können in das Ausdruckprotokoll gedruckt werden:

• Pushoveranalyse-Ergebnisse
  • Zusammenfassung
  • Konvergenzdiagramme
  • Berechnungsdiagramme
  • EC8 N2-Methode
  • Normierte seitliche Belastung
  • Ergebnisse knotenweise
  • Ergebnisse stabweise
