Berechnungsdiagramme

Im Register Berechnungsdiagramme der Tabellenkategorie 'Übersicht' sind alle Berechnungsdiagramme aufgelistet, die Sie definiert haben. Für die Pushover-Analyse stehen spezielle Diagrammtypen zur Verfügung.

01 Berechnungsdiagramme in Tabelle für Pushover-Analyse

Mit der Schaltfläche in der Spalte 'Optionen' können Sie die Parameter eines Berechnungsdiagramms überprüfen. Es erscheint der Dialog Berechnungsdiagramm bearbeiten. Alternativ nutzen Sie die Kategorie 'Berechnungsdiagramme' im Navigator - Daten, um diesen Dialog aufzurufen.

Konvergenzdiagramm

Mit dem Diagrammtyp 'Konvergenzdiagramm' können Sie überprüfen, wie sich die maximale Verformung im Verlauf der Pushover-Analyse entwickelt.

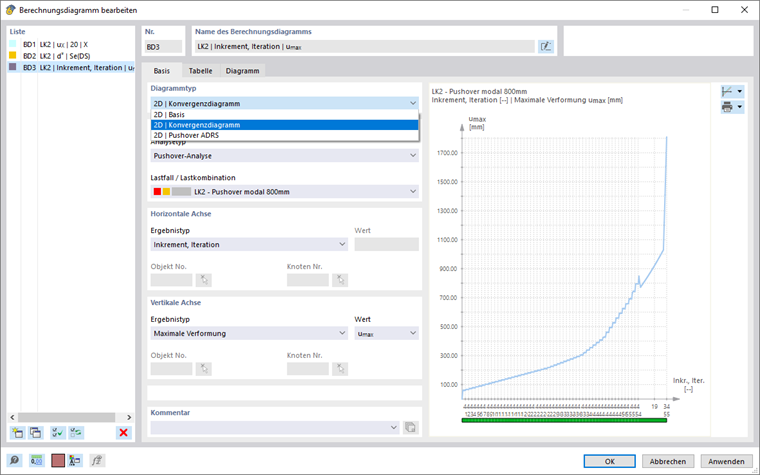

03 Dialog 'Berechnungsdiagramm bearbeiten' – Konvergenzdiagramm

Diese Grafik entspricht dem Berechnungsdiagramm, das während der Pushover-Analyse im Fenster Berechnungsfortschritt angezeigt wird.

Kraft-Verformungs-Diagramm

Der 'Basis'-Diagrammtyp bietet die Möglichkeit, ein Kraft-Verformungs-Diagramm der Pushover-Analyse darzustellen.

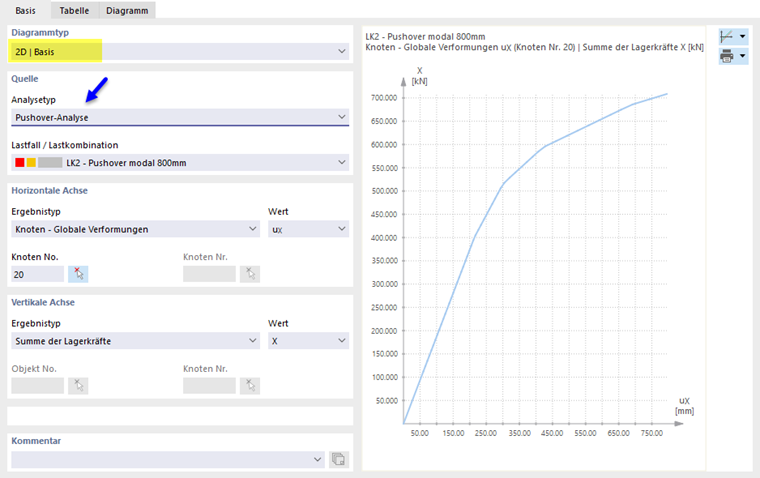

04 Basisdiagramm für Kapazitätskurve

Wählen Sie im Abschnitt 'Quelle' den Analysetyp Pushover-Analyse. Wenn Sie beispielsweise die Verschiebung des obersten Knoten der Summe der horizontalen Lagerkräfte gegenüberstellen, erhalten Sie die Kapazitätskurve. Damit können Sie beurteilen, welche "Verformungskapazität" das Tragwerk hat.

Pushover-Diagramm (ADRS)

Der Diagrammtyp 'Pushover ADRS' ermöglicht es, die Ergebnisse der Pushover-Analyse in einem speziellen Berechnungsdiagramm auszuwerten. Sie können hier die Einwirkung und das Tragwerksverhalten in Form einer Darstellung als ADRS (Acceleration Displacement Response Spectrum) visualisieren.

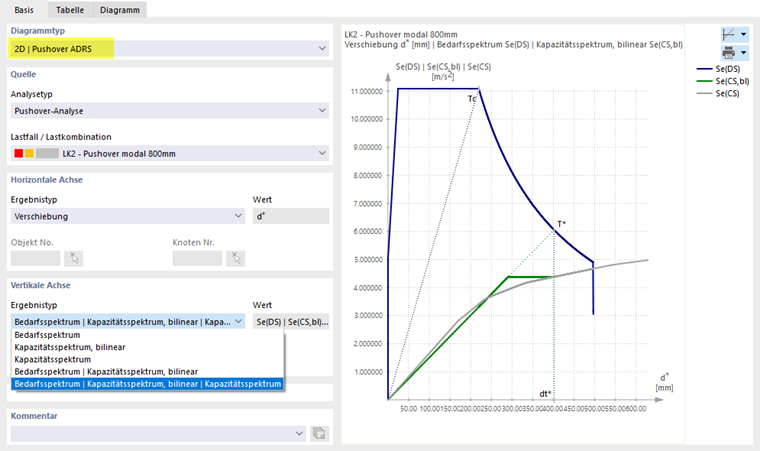

05 ADRS-Diagramm mit Bedarfsspektrum und Kapazitätsspektrum

Die 'Horizontale Achse' ist fest auf den Wert d* der Tragwerksverschiebung bezogen. Für die 'Vertikale Achse' stehen in der Liste folgende Ergebnistypen zur Auswahl:

• Bedarfsspektrum: Beschleunigung des Tragwerks durch Horizontalkräfte (Antwortspektrum)
• Kapazitätsspektrum, bilinear: Idealisierte Kapazitätskurve des Gebäudes nach Norm
• Kapazitätsspektrum: Kapazitätskurve mit tatsächlichem Verformungsverhalten des Gebäudes
• Bedarfsspektrum | Kapazitätsspektrum, bilinear: Überlagerung von Bedarfsspektrum und idealisiertem Kapazitätsspektrum
• Bedarfsspektrum | Kapazitätsspektrum, bilinear | Kapazitätsspektrum: Überlagerung von Bedarfsspektrum und beiden Kapazitätsspektrum-Varianten

Durch die Überlagerung der Kurven ergibt sich die Zielverschiebung d_t*.
