Ergebnisse knotenweise

In der Tabellen-Ergebniskategorie Ergebnisse knotenweise werden die Ergebnisse der Zeitverlaufsanalyse aufgelistet, die an den Knoten vorliegen. Die Ergebnisse in den einzelnen Registern sind nach Knotennummern sortiert.

Globale Verformungen

Sie können die Knotenverformungen grafisch über die Navigator-Kategorie 'Globale Verformungen' anzeigen (siehe Bild Ergebnisse der Zeitverlaufsanalyse ). Im Tabellenregister 'Globale Verformungen' werden die Verformungen der Knoten in numerischer Form dargestellt.

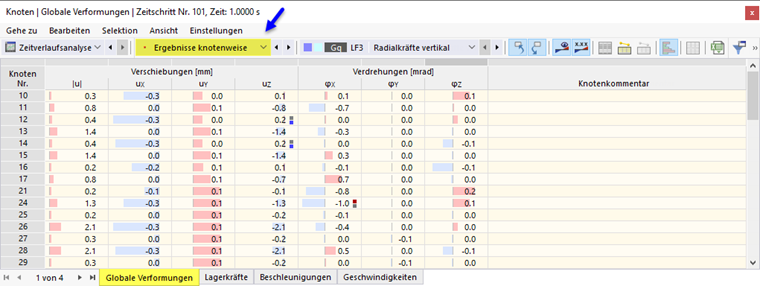

01 Globale Knotenverformungen in Tabelle für Zeitverlaufsanalyse

Es werden die absolute Gesamtverschiebung |u|, die Verschiebungen u_X, u_Y und u_Z sowie die Verdrehungen φ_X, φ_Y und φ_Z angegeben. Am Ende der Tabelle finden Sie die Maximal- und Minimalwerte der einzelnen Verformungskomponenten.

Wenn im Arbeitsfenster die Ergebnisumhüllende dargestellt wird, enthält die Tabelle für jeden Knoten zwei Ergebniswerte – das Maximum und das Minimum aus allen Zeitschritten.

Lagerkräfte

Im Register 'Lagerkräfte' sind die Kräfte und Momente aufgelistet, die in jedes Knotenlager eingeleitet werden.

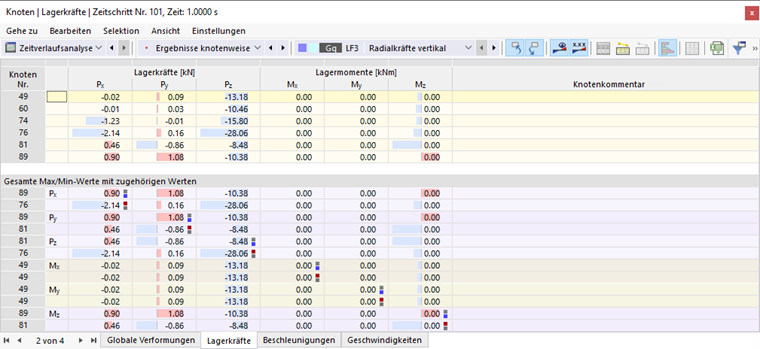

02 Lagerkräfte in Tabelle für Zeitverlaufsanalyse

Beschleunigungen

Im Register 'Beschleunigungen' können Sie die Beschleunigungen ablesen, die an den einzelnen Knoten angesetzt werden. Es werden die absolute Gesamtbeschleunigung |u"|, die Beschleunigungen u"_X, u"_Y und u"_Z sowie die Winkelbeschleunigungen φ"_X, φ"_Y und φ"_Z angegeben.

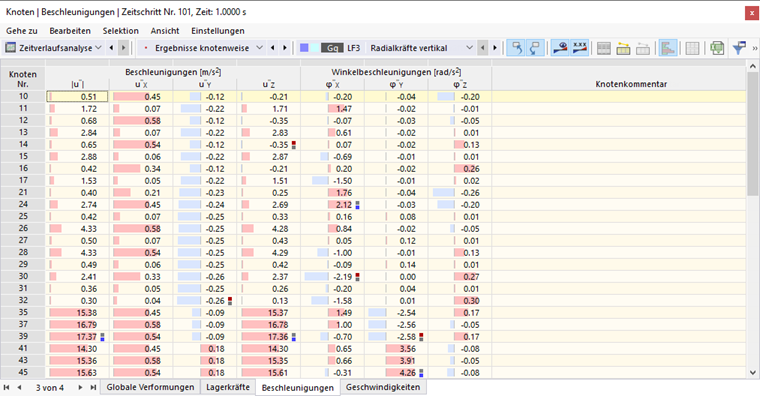

03 Beschleunigungen der Knoten für Zeitverlaufsanalyse

Die Beschleunigungen werden nur tabellarisch ausgegeben; grafisch lassen sie sich nicht darstellen.

Geschwindigkeiten

Im Register 'Geschwindigkeiten' sind die Geschwindigkeiten aufgelistet, die an jedem Knoten vorliegen. Es werden die absolute Gesamtgeschwindigkeit |u'|, die Geschwindigkeiten u'_X, u'_Y und u'_Z sowie die Winkelgeschwindigkeiten φ'_X, φ'_Y und φ'_Z angegeben.

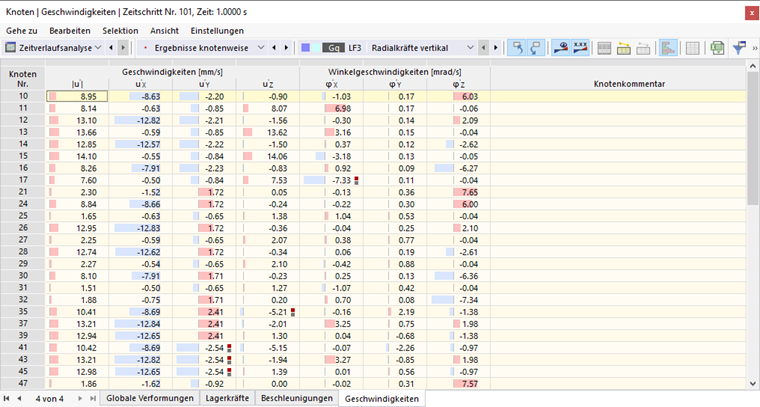

04 Geschwindigkeiten der Knoten für Zeitverlaufsanalyse

Diese Ergebnisse sind ebenfalls nur tabellarisch vorhanden.
