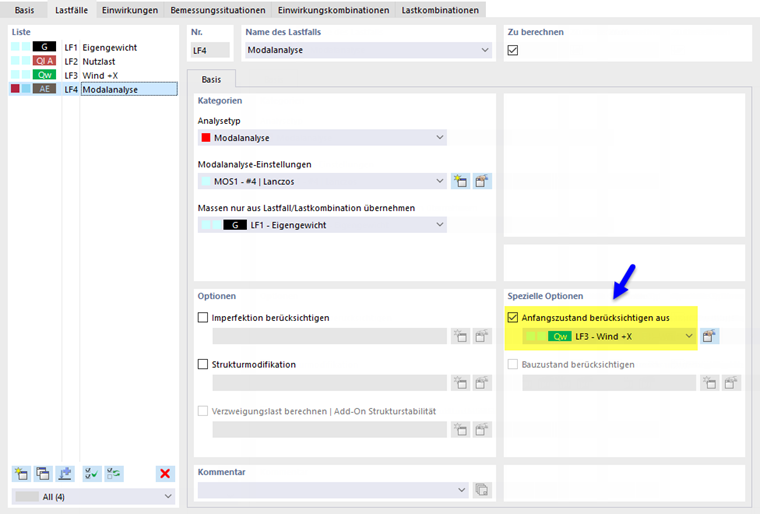

Sie können für einen Lastfall des Analysetyps 'Modalanalyse' einen anderen Lastfall festlegen, dessen Steifigkeiten die Ausgangslage für die dynamische Untersuchung darstellen. Aktivieren hierzu das Kontrollfeld Anfangszustand berücksichtigen aus und wählen dann den Lastfall in der Liste aus.
Die Schaltfläche
rechts neben der Liste ruft den Dialog 'Anfangszustand-Einstellungen' auf (siehe Bild
Typ des Anfangszustands festlegen
). Legen Sie dort fest, welcher Typ des Anfangszustands vorliegt (derzeit nur der Typ 'Steifigkeit' verfügbar).

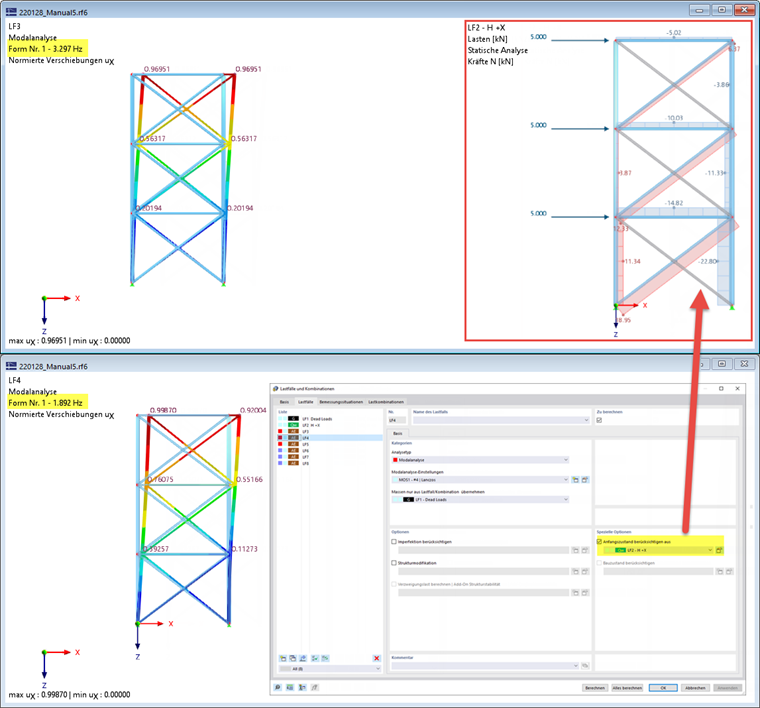

Mit dieser Möglichkeit können Sie zum Beispiel die Steifigkeit des Modells erfassen, wenn in einem Lastfall Zugstäbe ausfallen. Die Steifigkeit aus diesem Lastfall – also des "Restmodells" ohne ausgefallene Zugstäbe – wird dann bei der Modalanalyse angesetzt. Das weichere System wirkt sich entsprechend auf die Eigenwerte aus.
Die Funktion 'Anfangszustand berücksichtigen' ist im Kapitel Lastfälle des RFEM-Handbuchs allgemein für Lastfälle beschrieben.
