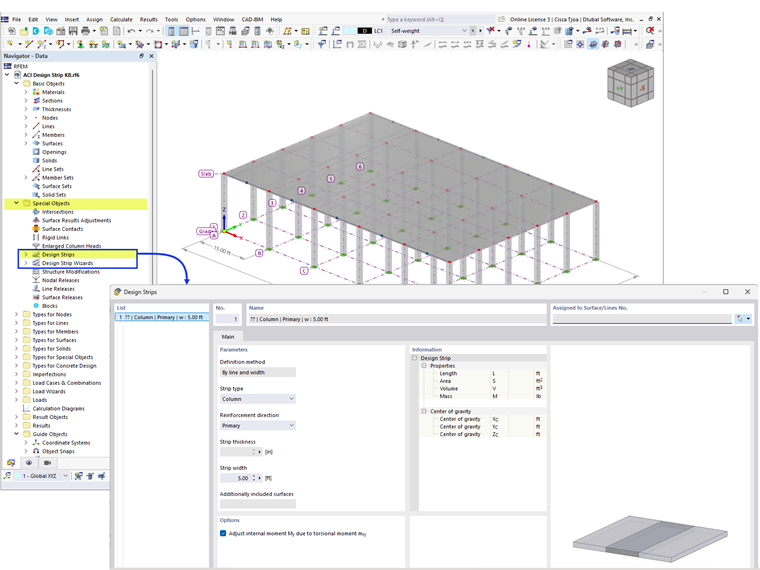

Asistentes de franjas de diseño facilitan la tarea de generar Franjas de diseño para superficies basadas en una cuadrícula de edificio.
Base
En la pestaña Base se establecen las condiciones de contorno para la generación de las franjas de diseño.
Parámetros

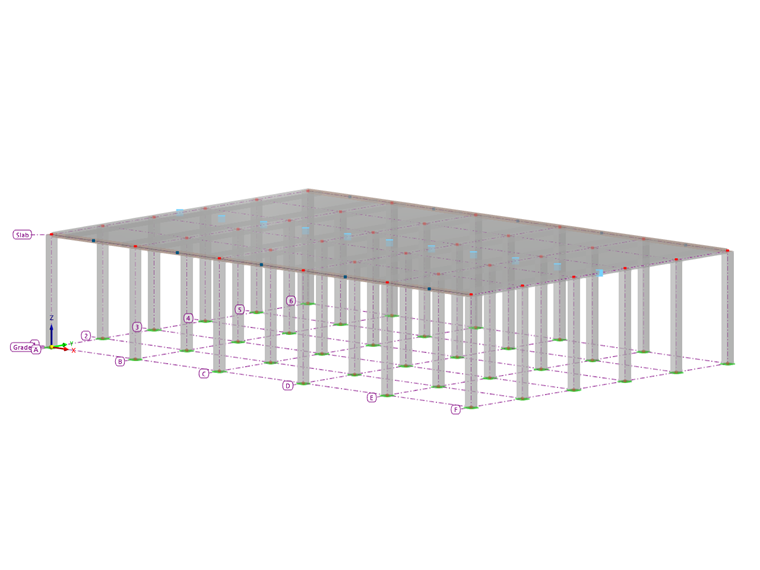

El asistente genera franjas de diseño para las superficies de una cuadrícula de edificio. Seleccione la Cuadrícula de edificio apropiada de la lista o defina una nueva cuadrícula de edificio mediante el botón
. Con el botón
usted puede editar la cuadrícula de edificio seleccionada, y con el botón
seleccionar gráficamente la cuadrícula en la ventana de trabajo.
Establezca el 'Plano de la cuadrícula de edificio' que es relevante para las franjas de diseño. Las franjas solo pueden generarse en un solo plano. Este plano se refiere a la cuadrícula de edificio seleccionada previamente.
Indique la 'Dirección principal de armado'. Las opciones de la lista están ajustadas al plano definido de la cuadrícula de edificio. Por ejemplo, si se establece la dirección X, el asistente generará franjas de diseño paralelas al eje X (definición de la cuadrícula de edificio). Las franjas de diseño generadas tienen la designación adicional "Primario". Si también desea generar franjas de diseño en la 'dirección secundaria de armado', marque el campo de control. El eje se establece automáticamente. Estas franjas de diseño recibirán la designación "Secundario".
Con los campos de control para 'Tipo de franja generada' puede controlar si, además de franjas de bordes a lo largo de las líneas de delimitación de las superficies, se generan también franjas para filas de columnas y centros de campo (ver capítulo Franjas de diseño).
Opciones

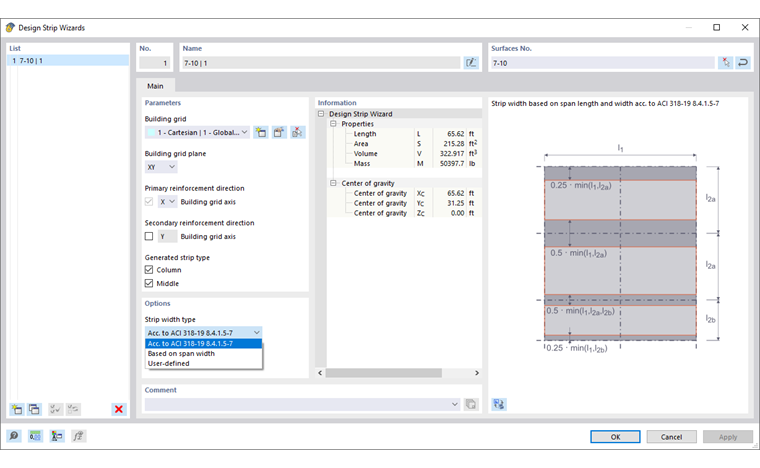

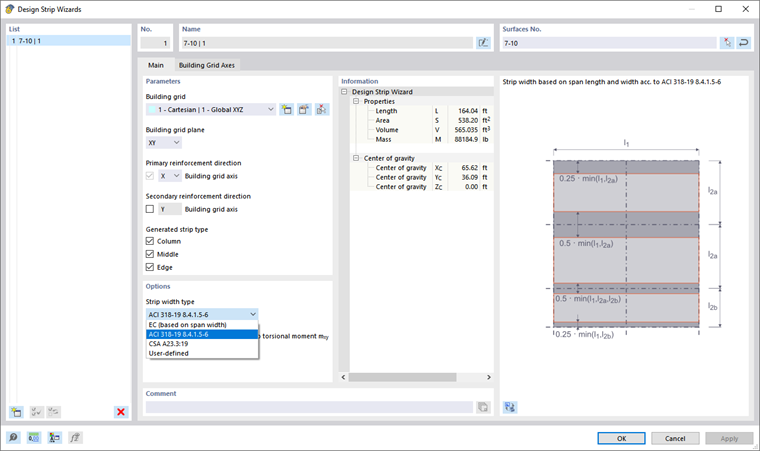

En esta sección se debe establecer el 'Tipo de ancho de franja' que se utilizará al generar las franjas de diseño. La lista ofrece las siguientes opciones (ver imagen Diálogo 'Asistentes de franjas de diseño'):
- EC (basado en ancho de campo) – franjas de borde con 0.25 ℓ, franjas de columna con 0.5 ℓ, franjas centrales de campo entre franjas de borde y de columna
- ACI 318-19 8.4.1.5-6 – Recomendaciones según ACI 318-19 [1]
- CSA A23.3:19 – Recomendaciones según CSA A23 [2]
- Personalizado – especificación manual del ancho de franja
La opción 'Ajustar el momento interior My con el momento torsional mxy' permite distribuir el momento torsional según el método Wood-Armer para el diseño en direcciones ortogonales.
Información
En esta sección, además de las propiedades geométricas de las franjas de diseño, se muestran informaciones sobre volumen, masa y centro de gravedad, derivadas de las propiedades de los materiales.
Ejes de la cuadrícula de edificio
En la pestaña Ejes de la cuadrícula de edificio se indican los ejes definidos para la Cuadrícula de edificio.
Si no se debe generar una franja de diseño para una fila de columnas, desactive el campo de control correspondiente en la columna 'Eje de columna'.
