Cargas superficiales son fuerzas, momentos, masas, efectos de temperatura o deformaciones impuestas que actúan sobre superficies. Las aberturas se excluyen de la carga superficial.

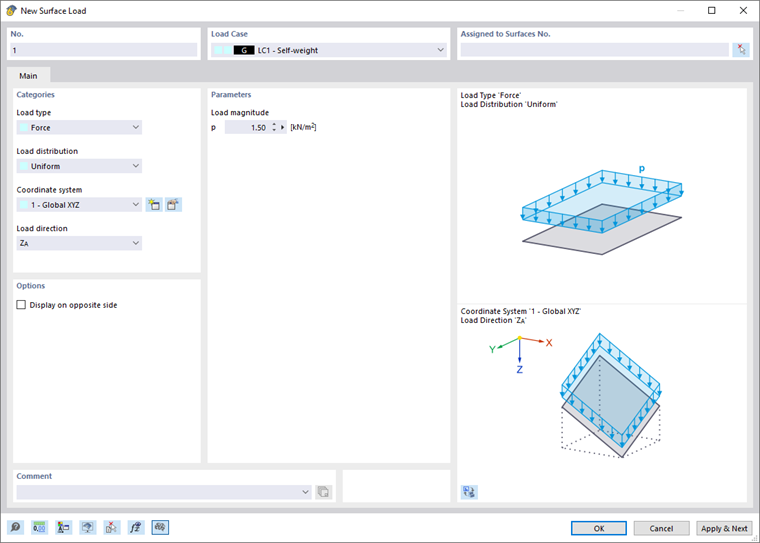

Seleccione en la lista el 'Caso de carga' al que se debe asignar la carga.
Categorías
En la lista 'Tipo de carga' están disponibles las siguientes opciones:
| Tipo de carga | Descripción |
|---|---|
| Fuerza | Fuerza uniforme, linealmente variable o radial actuando sobre la superficie |
| Temperatura | Carga de temperatura uniforme, linealmente variable a través del espesor de la superficie o dispuesta radialmente (valor de carga positivo: se calienta la superficie o la cara superior de la superficie) |
| Deformación longitudinal | Deformación ε como alargamiento o acortamiento de la superficie debido a coacción (valor de carga positivo: la superficie se alarga) |
| Contraflecha | Curvatura impuesta de la superficie |
| Movimiento giratorio | Fuerza centrífuga de masa y velocidad angular ω actuando sobre la superficie |
| Masa | Masa distribuida uniformemente sobre la superficie, relevante para Análisis dinámicos |

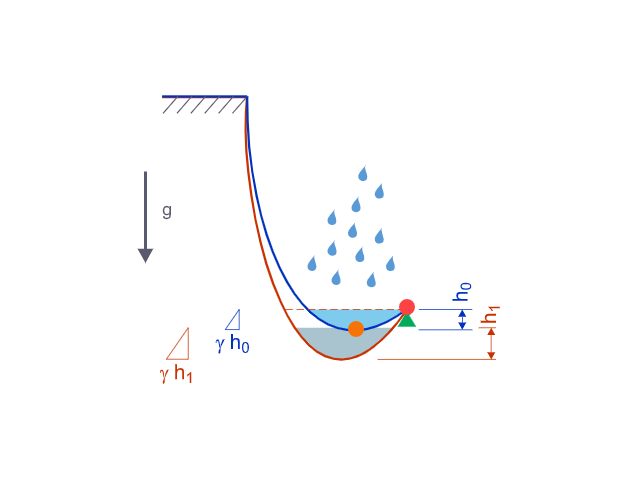

| Acumulación de agua | Carga de lluvia sobre superficies con curvatura múltiple (bolsas de agua) considerando las proporciones que drenan |
| Búsqueda de forma (solo para el complemento Búsqueda de forma) | Fuerza, tensión o flecha uniforme para carga de búsqueda de forma (vea el capítulo Cargas de búsqueda de forma del manual de Búsqueda de forma) |
El tipo de carga y el efecto de los signos se ilustran en el gráfico superior del diálogo.
En la lista 'Distribución de carga' hay diferentes opciones disponibles para representar la disposición de la carga.
El esquema de la distribución de carga se ilustra en el gráfico superior del diálogo. En la sección 'Parámetros' puede especificar los valores, los nudos de referencia y otras magnitudes características de la carga.
Especifique en la lista 'Sistema de coordenadas' si la carga actúa en la dirección de los ejes locales xyz de la superficie o de los ejes globales XYZ. Alternativamente, puede seleccionar un sistema de coordenadas definido por el usuario o crear uno nuevo. El eje local z está orientado perpendicularmente a la superficie.
Seleccione en la lista la 'Dirección de carga' para definir el efecto de la carga. Dependiendo del sistema de coordenadas, están disponibles los ejes locales de la superficie x, y, z, los ejes globales X, Y, Z o los ejes definidos por el usuario U, V, W.
La carga superficial puede referirse a la superficie real (como una carga de peso) o a la superficie proyectada (como una carga de nieve). La dirección de carga se ilustra en el croquis del diálogo.
Parámetros
Especifique el valor de carga de la fuerza, del momento o de la masa. En cargas puntuales o variables, están disponibles varios campos de entrada en los que puede describir la carga lineal. El significado de los parámetros se ilustra en el croquis de carga.

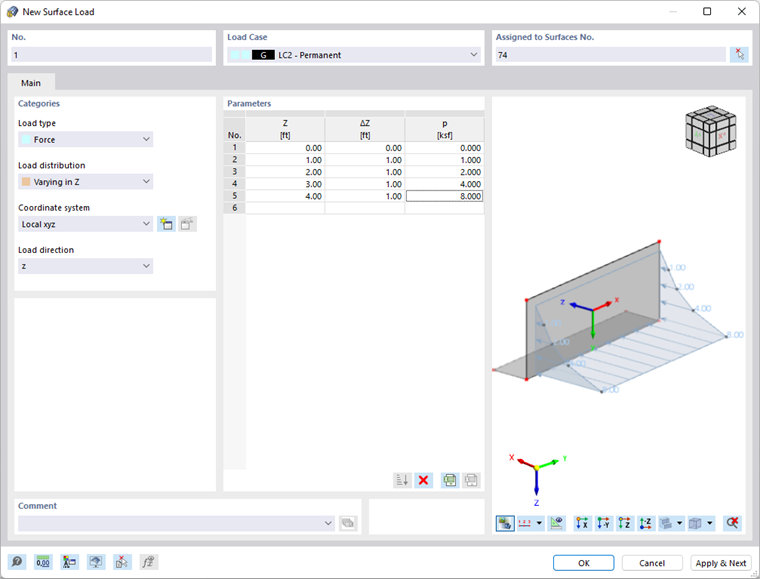

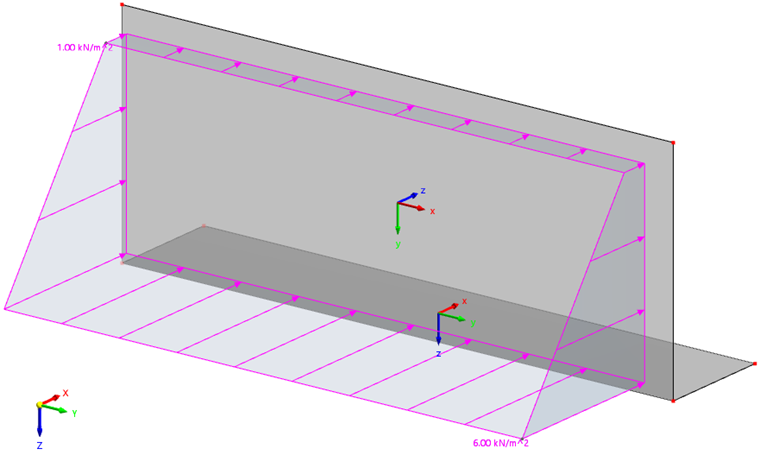

En el tipo de carga 'Variable en Z', dispone de una tabla para describir las coordenadas Z con los valores de carga asociados.
Opciones
Con la opción 'Mostrar en el lado opuesto' puede influir en la representación de los vectores de carga.
