Al modelar, tiene la opción de definir una línea perpendicular desde un nudo o cualquier punto hasta una línea. Puede acceder a esta función en el menú Herramientas → Modificar líneas → Crear línea perpendicular del punto a la línea (consulte la imagen
Herramientas de modelado
). Alternativamente, puede usar el botón
en la barra de herramientas CAD.

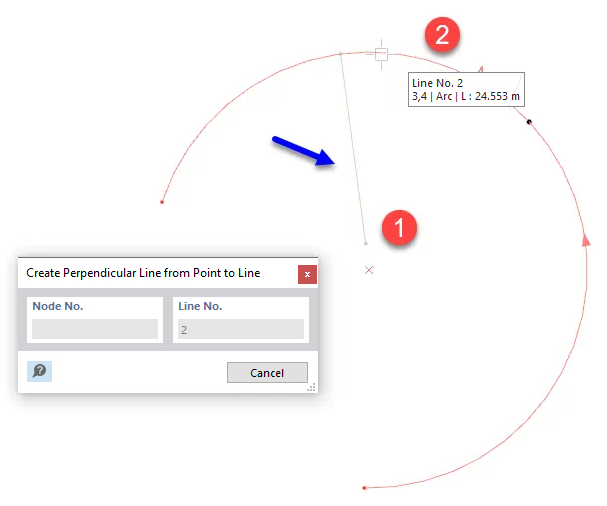

Haga clic en el nudo o en cualquier punto en la ventana de trabajo. Tan pronto como mueva el puntero del ratón sobre una línea, puede ver la perpendicular a esta línea en una vista previa. Si son posibles varias líneas perpendiculares, como para un arco, la perpendicular se crea en el punto de la línea seleccionada que está más cerca del puntero del ratón.
