Conectar líneas/barras

Configuración general

Las líneas y las barras se conectan automáticamente de forma predeterminada tan pronto como se cruzan durante la colocación. La configuración correspondiente se puede encontrar en el cuadro de diálogo 'Opciones y configuración del programa', al que puede acceder desde el menú Opciones o con el botón . La conexión se establece mediante nudos internos del tipo En la línea/barra . De esta forma, se conservan las líneas y las barras.

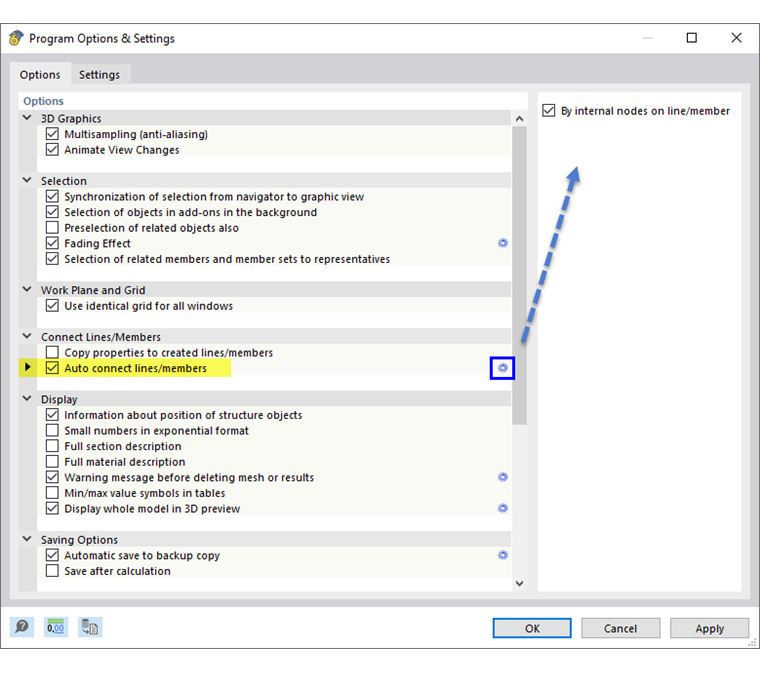

02 Cuadro de diálogo 'Opciones y configuración del programa'

También puede usar el menú Ver o el menú contextual general para controlar si las líneas y barras que se colocan hay que dividirlas o conectarlas al nudo común.

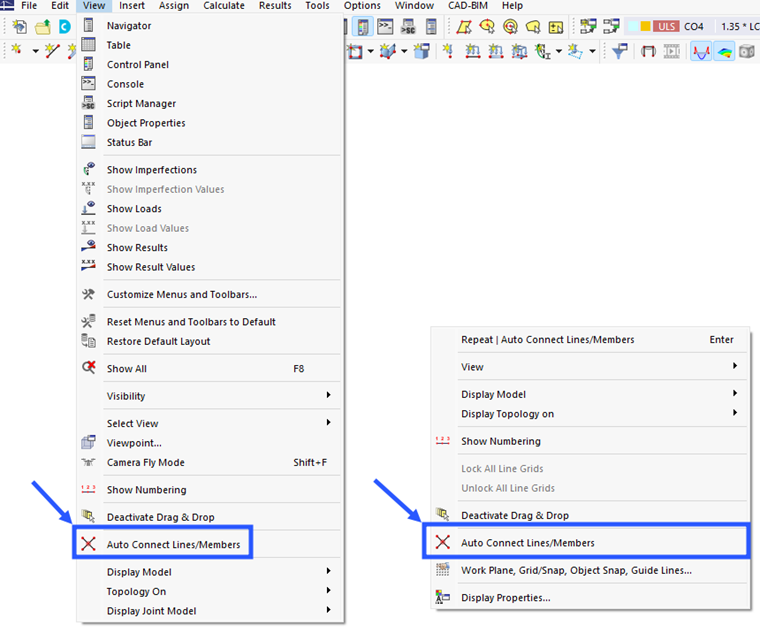

03 Función 'Conectar automáticamente líneas/barras' en el menú (1) y el menú contextual general (2)

Función 'Conectar'

Para conectar líneas o barras que se cruzan posteriormente, use la función Conectar en el menú Herramientas o el botón [ T0 ] en la barra de herramientas.

También puede conectar líneas o barras sin seleccionarlas de antemano. Vaya a la ventana de trabajo y trace una ventana a través de la zona donde desee conectar las líneas o barras. No es necesario capturar completamente los objetos. De esta forma, puede crear, por ejemplo, el punto de intersección de una barra con una superficie.

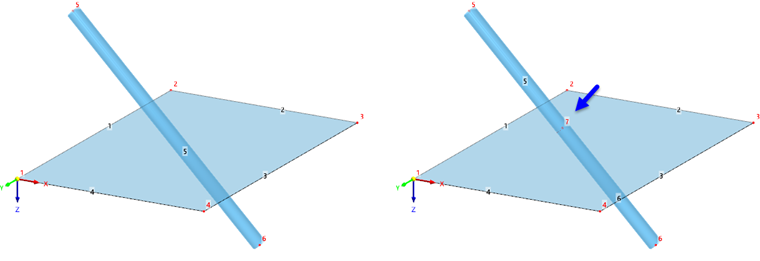

04 Creación de un punto de intersección de la barra con la superficie: original (izquierda) y copia con resultado (derecha)
