Los espesores son necesarios para la definición de superficies. Las propiedades del espesor influyen en la rigidez de la superficie. En el caso más sencillo, se especifica el espesor constante de una superficie. Sin embargo, con las propiedades del espesor también se pueden describir características ortótropas o modelos de capas.
Nombre

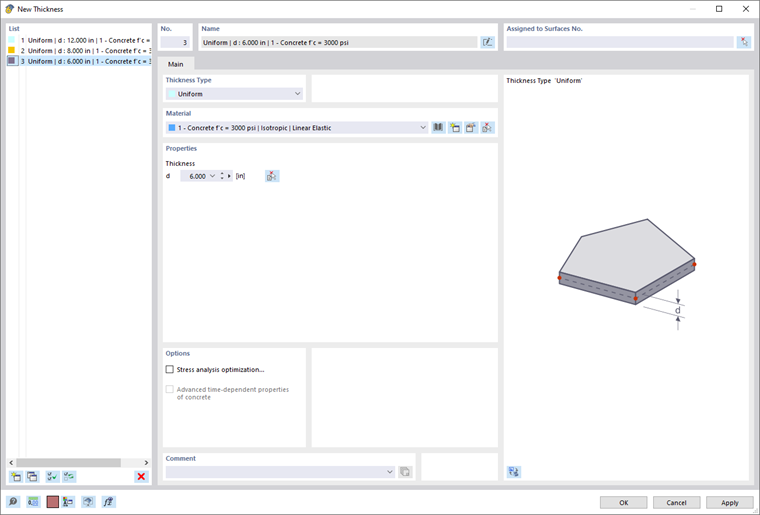

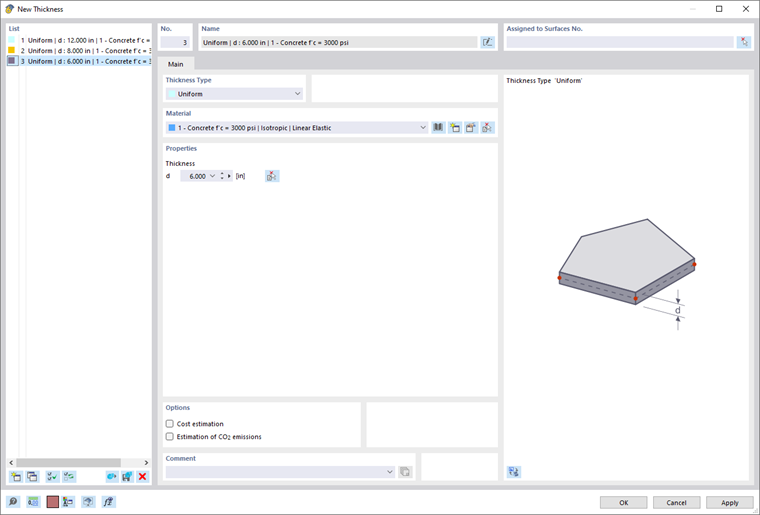

El nombre del espesor se genera a partir de los parámetros que se deben definir para cada espesor. Puede reemplazar este nombre por otro, haciendo clic en el botón
al lado del campo de entrada.
Base
La pestaña Base gestiona los parámetros fundamentales del espesor.
Tipo de espesor
El tipo de espesor determina la geometría del espesor. Afecta la rigidez de la superficie. En la lista se pueden seleccionar diferentes tipos de espesor.
Constante
El tipo estándar es adecuado para superficies que tienen un espesor uniforme en todos los puntos. Puede especificar el espesor en la sección 'Propiedades'.
Variable

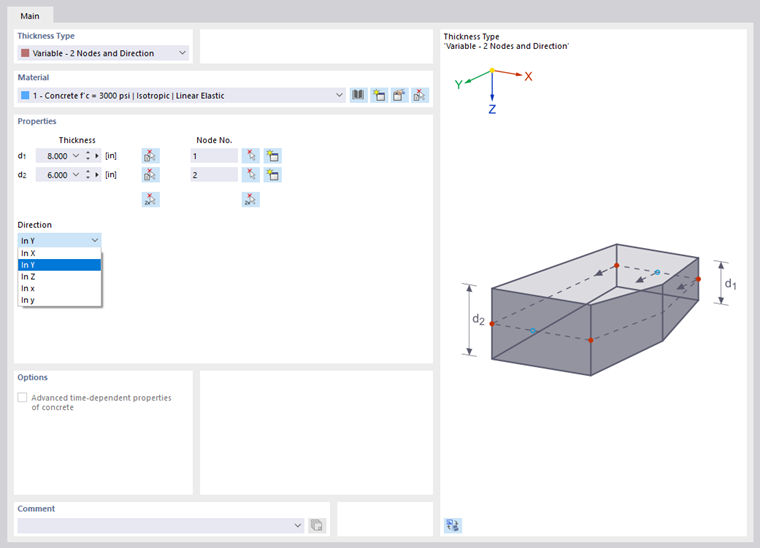

Un espesor variable describe el incremento o decremento lineal del espesor de la superficie. Para la definición, puede usar diferentes objetos de referencia. Defina los espesores presentes en ciertos nodos. El espesor variable se obtiene mediante interpolación lineal.
Puede usar cualquier nodo para definir los espesores o crear nuevos nodos. Sin embargo, es necesario que se puedan generar nodos de EF en estos puntos.
Capas
El tipo de espesor 'Capas' es adecuado para modelos cuyas superficies tienen una estructura de múltiples capas. Este tipo de espesor se describe en el capítulo Capas.
Ortotropía de forma
Con el tipo de espesor 'Ortotropía de forma' puede definir propiedades de objeto ortótropas a través de parámetros geométricos. Los diferentes tipos se describen en el capítulo Ortotropía de forma.
Matriz de rigidez

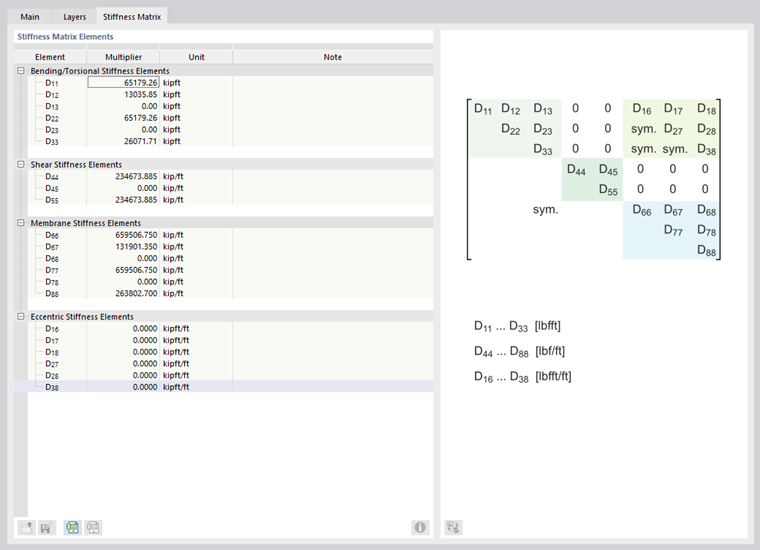

Este tipo de espesor permite definir libremente los coeficientes de la matriz de rigidez. Especifique la orientación en la pestaña 'Ortotropía'. En la pestaña 'Matriz de rigidez' puede introducir los elementos de la matriz.

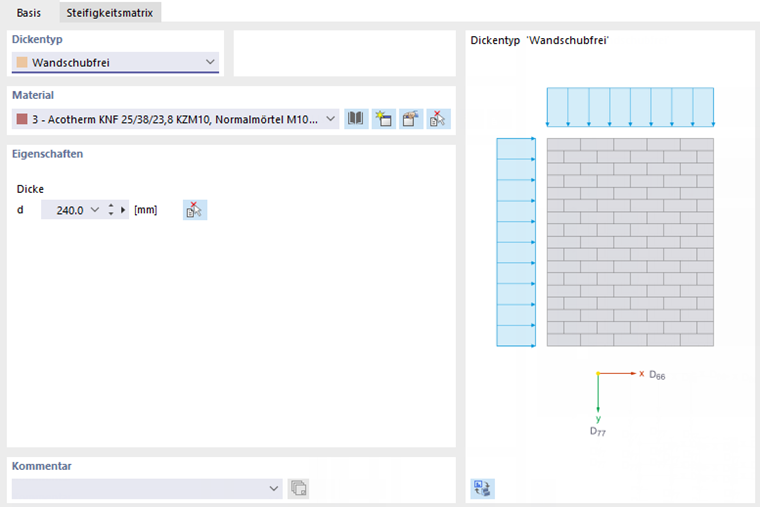

Pared - sin corte
Con los tipos de espesor 'Pared - sin corte' puede representar las relaciones de rigidez de paredes que solo transmiten fuerzas normales, pero no cortantes. Esto permite modelar, por ejemplo, paredes de mampostería o de pilares de madera.
En los espesores sin corte, por ejemplo, el elemento de rigidez cortante D44 se determina dividiendo D44 del tipo de espesor regular por el mayor valor entre D66 o D77. Esta pequeña rigidez cortante evita que la superficie se vuelva cinemática.
Con los tipos de espesor 'Pared - sin corte en X' y 'Pared - sin corte en Y' puede determinar si solo se transmiten fuerzas horizontales o verticales.
Disco de barras
En modelos 3D, puede definir estructuras de soporte compuestas de barras y superficies utilizando el tipo de espesor 'Disco de barras', por ejemplo, paredes de paneles de madera. Este tipo de espesor se describe en el capítulo Disco de barras.
Estructura de vidrio
El tipo de espesor 'Estructura de vidrio' es adecuado para modelos con superficies de vidrio aislante o laminado. Este tipo de espesor se describe en el capítulo Capas.
Material
A todos los espesores, con excepción del tipo de espesor Matriz de rigidez, se debe asignar un material. Puede seleccionar este de la lista de materiales ya definidos. Los botones junto al campo de entrada ofrecen la opción de seleccionar un material de la biblioteca o definir uno nuevo (ver capítulo Materiales).
Propiedades
Para los tipos de espesor constante y linealmente variable, deben establecerse los parámetros en la sección 'Propiedades'. Los parámetros de un espesor variable se muestran en la imagen Definir espesor variable.

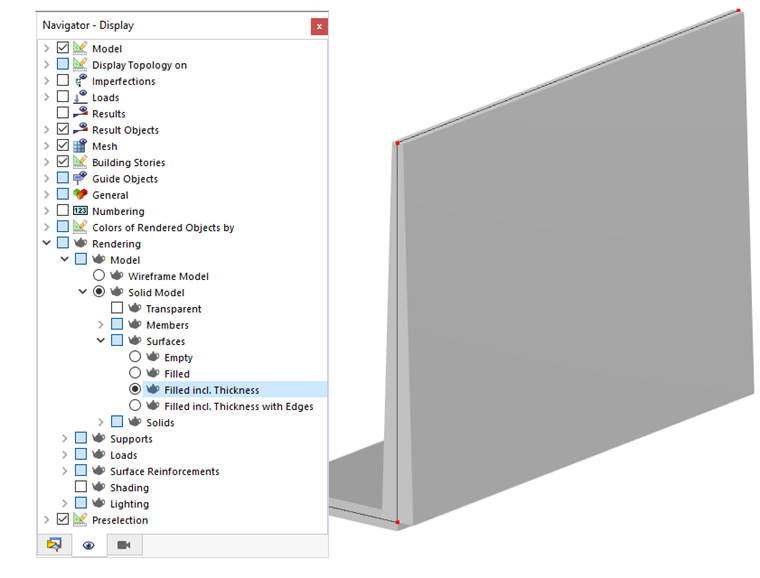

Una vez que ha asignado los espesores a ciertas superficies, puede revisar el comportamiento de los espesores de las superficies en la representación gráfica: Establezca la opción Rellenar incl. espesor en el 'Navegador - Visualización'.
Opciones
Estimación de costos
La estimación de costos se realiza generalmente con los costos del material asignado a las superficies de un espesor (ver capítulo Materiales). Si desea que se apliquen parámetros específicos para un espesor, puede especificar los costos unitarios y las unidades en la pestaña Estimación de costos de manera independiente.
Estimación de emisiones de CO2
La estimación de emisiones de CO2 también se basa generalmente en el material del espesor. Sin embargo, puede especificar las emisiones unitarias y las unidades en la pestaña Estimación de emisiones de CO2 de manera específica para cada espesor.
Estimación de costos
La pestaña Estimación de costos se muestra cuando se ha marcado la opción Estimación de costos en la pestaña 'Base'.
Si ya se han establecido directrices para la estimación de costos del material de un espesor, la casilla de verificación 'Adoptar del material' estará activada por defecto. Esto asegura que las definiciones de costos unitarios por área sean aplicadas y que no haya definiciones duplicadas. Si desea especificar costos unitarios y unidades de forma independiente para superficies con un espesor específico, desactive la casilla de verificación.

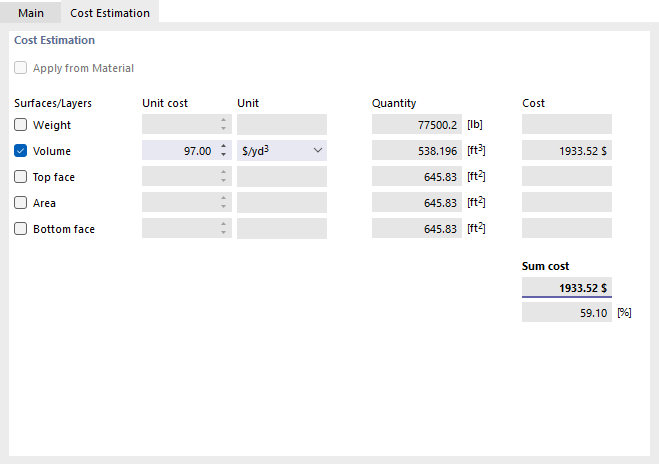

Marque qué parámetro del espesor es relevante para la estimación de costos: peso, volumen, lado superior, área o lado inferior. Introduzca en la columna 'Costos unitarios' el valor que cuesta una unidad del parámetro. En la lista de la columna 'Unidad' se pueden seleccionar diferentes opciones para los costos unitarios.
Los valores indicados en la columna 'Cantidad' para peso, volumen, área, y lado superior/inferior resultan de las propiedades de las superficies a las que se ha asignado el espesor.
Los 'Costos' muestran el precio para todas las superficies utilizadas del espesor. También representan los 'Costos totales'. Si varios espesores están activados para la estimación de costos, los costos totales también muestran el porcentaje del espesor en [%] de los costos totales.
Estimación de emisiones de CO2
La pestaña Estimación de emisiones de CO2 se muestra cuando se ha marcado la opción Estimación de emisiones de CO2 en la pestaña 'Base'.
Si ya se han establecido directrices para la estimación de emisiones de CO2 para el material de un espesor, la casilla de verificación 'Adoptar del material' estará activada por defecto. Esto asegura que las definiciones de emisiones por área sean aplicadas y que no haya definiciones duplicadas. Si desea especificar las emisiones unitarias y las unidades de forma independiente para superficies con un espesor específico, desactive la casilla de verificación.

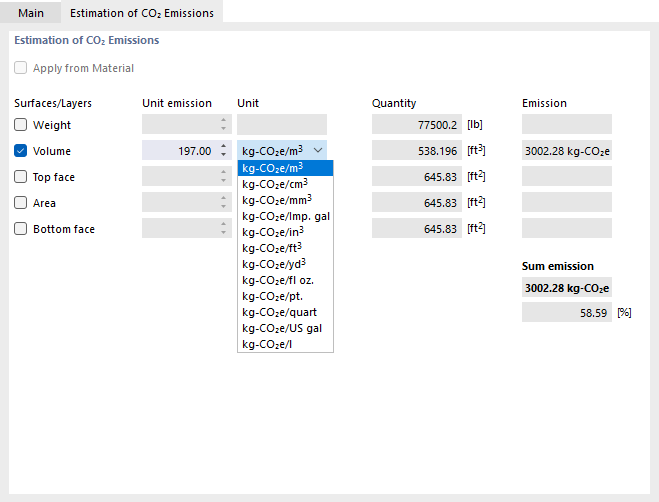

Marque qué parámetro del espesor es relevante para la estimación de emisiones de CO2: peso, volumen, lado superior, área o lado inferior. Introduzca en la columna 'Emisión unitaria' el valor que una unidad del parámetro provoca en emisiones de CO2. En la lista de la columna 'Unidad' se pueden seleccionar diferentes unidades de emisión para equivalentes de CO2.
Los valores indicados en la columna 'Cantidad' para peso, volumen, área, y lado superior/inferior resultan de las propiedades de las superficies a las que se ha asignado el espesor. La 'Emisión' se calcula a partir de estos valores y de la emisión unitaria.
La 'Emisión total' indica los equivalentes de CO2 que todas las superficies del espesor provocan. Además, se indica el porcentaje de emisiones en [%] que este espesor tiene en relación con las emisiones totales.
