Este asistente de cargas facilita la tarea de aplicar cargas de nieve conforme a la norma sobre barras y superficies del modelo.
Base

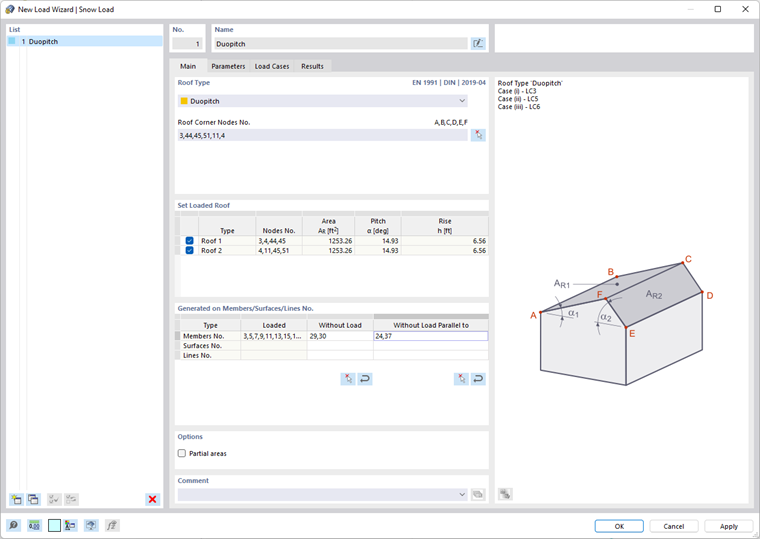

La pestaña Base administra los parámetros geométricos de la cubierta.
Tipo de cubierta
En la lista hay dos formas básicas de cubierta entre las que elegir:
- cubierta plana/monopendiente
- cubierta a dos aguas
Defina la delimitación del plano de cubierta haciendo clic sucesivamente en los cuatro o seis nudos de esquina del plano o planos en la ventana de trabajo. Para ello, utilice el botón
.
Definir cubierta cargada
La tabla ofrece una vista general de las propiedades del plano o planos de cubierta. En una cubierta a dos aguas se indican las dos mitades de la cubierta. Si es necesario, puede excluir un lado de la cubierta de la asignación de cargas mediante las casillas de verificación.
Generado en barras/superficies/líneas n.º
En este apartado se indican las barras, superficies y líneas que reciben una carga de nieve proporcional. Las entradas de la columna 'Cargado' están disponibles en cuanto la carga de nieve se genera a partir de los datos completos con el botón
.
Para excluir determinadas barras, superficies o líneas de la transmisión de cargas, haga clic en un campo de la columna 'Sin carga'. Con el botón
puede seleccionar entonces en la ventana de trabajo los objetos sin carga, como por ejemplo arriostramientos o correas. También puede especificar una barra patrón o una línea patrón que discurra paralela a las barras o líneas sin carga. Así no es necesario seleccionar los objetos individualmente.
Opciones
Con la casilla de verificación 'Subáreas' tiene la posibilidad de generar cargas para zonas concretas de la envolvente del edificio. La carga de nieve solo se aplica a los elementos de las áreas que defina en la pestaña Subáreas.
Si activa la casilla de verificación 'Ignorar nuevos objetos cargables', la carga de nieve solo actúa sobre los objetos indicados en el apartado Generado en barras/superficies/líneas n.º. Las barras, superficies o líneas que añada posteriormente en el plano de carga no recibirán partes de la carga de nieve.
Subáreas
En la pestaña Subáreas puede definir zonas de la superficie de cubierta en las que actúa la carga de nieve. Las cargas solo se generan para los elementos de estas subáreas. Las demás zonas no reciben cargas de nieve.
Defina las subáreas fila por fila introduciendo sus 'nudos de esquina'. Con los dos botones al final de la tabla también puede definir las subáreas gráficamente.
|
|

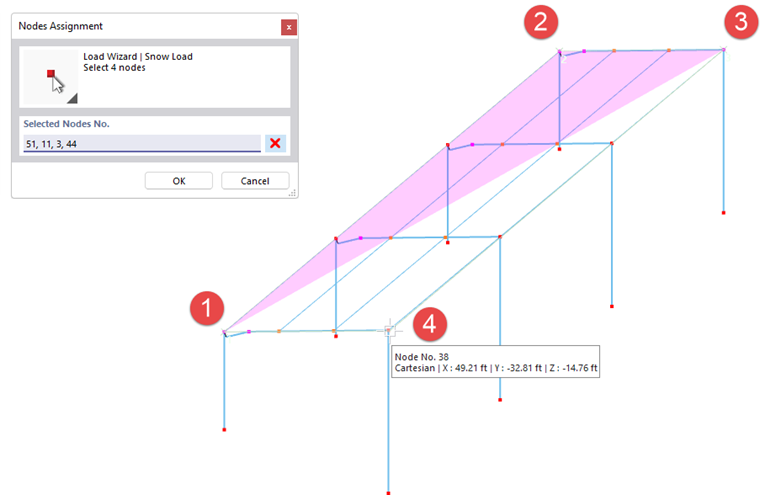

Haga clic sucesivamente en los nudos de esquina de una zona (véase la imagen Definir nudos). |
|
Haga clic sucesivamente en las celdas (véase la imagen Seleccionar celdas). |
Parámetros
En la pestaña Parámetros puede definir los parámetros de carga y tener en cuenta condiciones de contorno especiales para la generación.
Definición
Si ha tomado el emplazamiento del mapa en línea en los datos base de la pestaña Parámetros del modelo, el tipo de definición 'Mapa y parámetros' está preseleccionado. La carga de nieve se determina automáticamente. Con el botón
también puede abrir el mapa de nieve en esta pestaña.
Con el tipo de definición 'Definido por el usuario' puede establecer manualmente la zona de carga de nieve, la altitud y el valor de la carga de nieve característica.
Parámetros
Si la 'Zona de carga' no se ha introducido automáticamente, puede seleccionarla en la lista. Las entradas están adaptadas a la norma que ha definido en la pestaña Normas I en los datos base del modelo.
La 'Altitud' suele estar predefinida a partir de los parámetros del modelo, pero también puede definirse manualmente. Influye en el valor característico de la carga de nieve.
Carga de nieve
El valor característico de la carga de nieve sk sobre el terreno en la obra está predefinido a partir de los datos geográficos. Si desea modificar el valor, active la casilla de verificación 'Definición manual de la carga de nieve'.
Coeficientes
El 'coeficiente de exposición' Ce indica la reducción o el aumento de la carga de nieve sobre la cubierta del edificio. En la EN 1991-1-3, tabla 5.1, encontrará recomendaciones para distintas condiciones del terreno.
Con el coeficiente térmico Ct puede tener en cuenta cargas de nieve reducidas en cubiertas con mayor transmisión de calor.
Distribución de cargas
Actualmente, en las barras solo se generan cargas trapezoidales derivadas de las proporciones de carga.
Opciones
Con las casillas de verificación de este apartado puede controlar si deben tenerse en cuenta otras cargas de nieve, como el 'voladizo de nieve' en el alero o las cargas en una 'reja de retención de nieve' (solo para Eurocódigo).
Si activa la casilla de verificación 'Bloquear para nuevos objetos', la carga de nieve solo actúa sobre las barras, superficies o líneas actualmente existentes del/los plano(s) de cubierta según la definición de la pestaña 'Base'. Los objetos que añada posteriormente en un plano de cubierta no recibirán partes de la carga de nieve.
La opción 'Tener en cuenta la excentricidad de la barra' controla si la carga de nieve actúa sobre las barras en el plano sin tener en cuenta excentricidades (ajuste predeterminado). Si activa la casilla de verificación, la carga no se aplicará a las barras que presenten un desplazamiento respecto al plano.
Con la casilla de verificación 'Tener en cuenta la distribución de la sección' puede controlar si la carga de nieve también actúa sobre las barras inclinadas que resultan de una definición de transición de sección (ajuste predeterminado). Si activa la casilla de verificación, la carga de nieve no se aplicará a las barras en el plano de carga que presenten una variación no uniforme de la sección (véase el capítulo Sección ).
Casos de carga
La pestaña Casos de carga regula en qué casos de carga se almacenan las cargas de nieve.

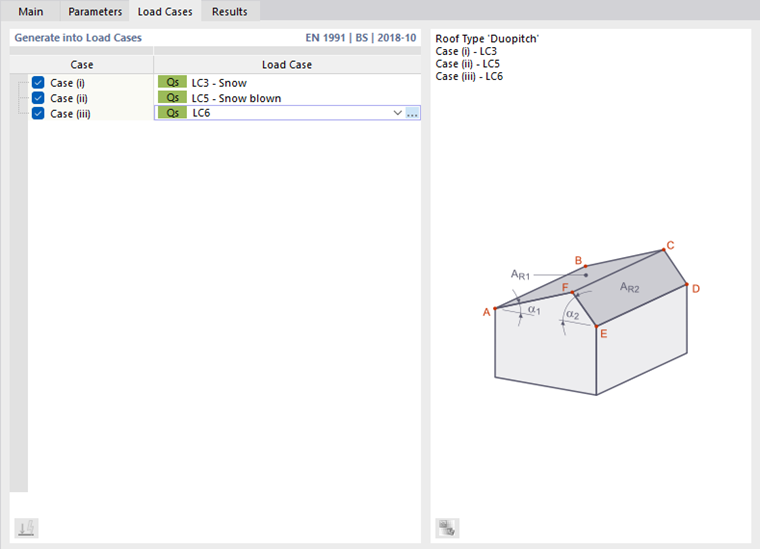

Indique en la lista el/los número(s) de caso de carga para la generación de las cargas de nieve. Los casos de carga alternativos se producen cuando actúan cargas de nieve adicionales o coeficientes de forma para cargas de nieve en cubiertas a dos aguas (véase EN 1991-1-3, figura 5.3). Puede crear los casos de carga correspondientes con el botón
.
Resultados
En la pestaña Resultados encontrará un resumen de los parámetros para la generación de las cargas de nieve.
.png?mw=760&hash=d48e0231f870dbde5006d8b4d8c6e14d32797864)

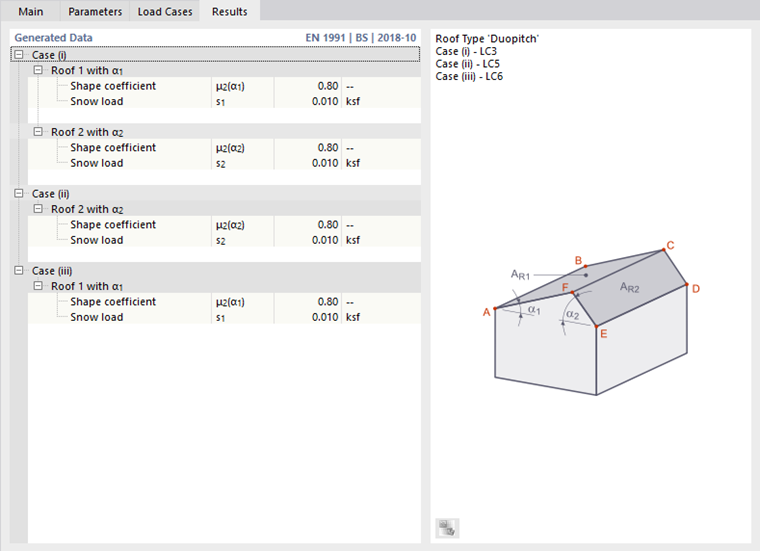

En la tabla se indican el 'coeficiente de forma' μ y la 'carga de nieve' s. En una cubierta a dos aguas puede controlar los valores para cada caso de carga y cada lado de la cubierta.
Tolerancias
En la pestaña Tolerancias puede influir en los criterios según los cuales se evalúa si barras y nudos pertenecen a un plano o una línea. Los parámetros se describen en el capítulo Cargas de barra a partir de carga de superficie .
