Estructura

Sólido

Con los cuerpos de volumen se describe la geometría de objetos con una expresión espacial. Al generar la malla de EF se crean elementos 3D en el volumen. Los cuerpos de volumen también permiten representar propiedades de ortotropía y de contacto o realizar estudios para modelos de gas.

Por lo general, las 'superficies de límite' del volumen deben definirse con el tipo de rigidez Sin Espesor (ver capítulo Superficies). Sin embargo, si en un modelo que representa el contacto entre dos superficies no hay un volumen adicional que se conecte, ambas superficies de contacto deben tener una rigidez aplicada.

Consejo

Puede generar rápidamente un volumen a partir de una superficie utilizando la función ExtruirSuperficie a cuerpo de volumen en el menú contextual de la superficie.

Base

La pestaña Base gestiona parámetros elementales del cuerpo de volumen.

Tipo de Cuerpo de Volumen

El tipo de cuerpo de volumen controla de qué manera se absorben las fuerzas internas o qué propiedades aplican al volumen. La lista ofrece diferentes tipos para seleccionar.

Estándar

El modelo estándar representa un objeto 3D con propiedades específicas de volumen de un material homogéneo e isotrópico. Por lo tanto, las superficies de límite deben definirse con el tipo de rigidez 'Sin Espesor'.

Si el cuerpo de volumen presenta propiedades ortotrópicas, las rigideces también se derivan de los valores característicos del material. Las rigideces elásticas del modelo de material tridimensional pueden establecerse en la pestaña Ortotrópico - elástico lineal (cuerpo de volumen) del diálogo de material.

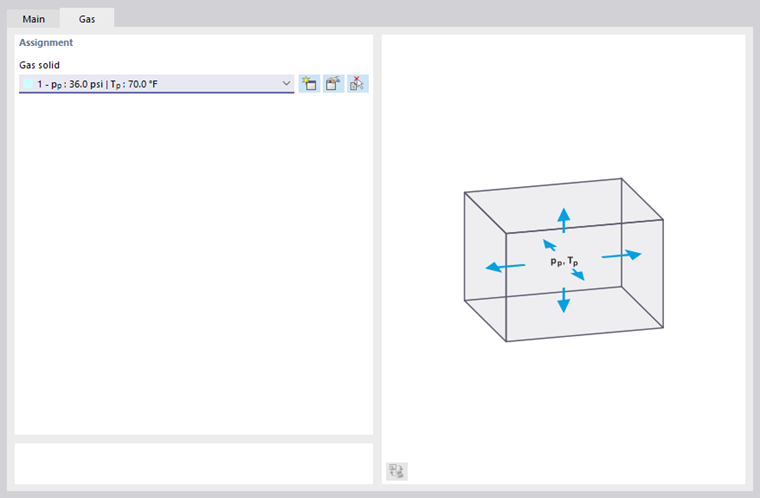

Gas

Este tipo permite representar cuerpos de volumen con las propiedades de un gas ideal como cojines de aire, recipientes a presión o vidrio aislante. Las propiedades de presión y temperatura del gas pueden asignarse o redefinirse en la pestaña 'Gas' (ver capítulo Volumen de Gas).

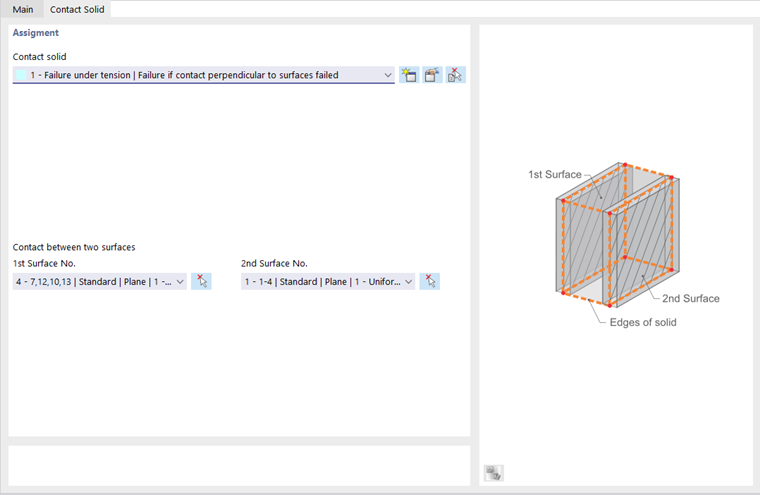

Contacto

Este tipo de volumen es adecuado para modelar el contacto entre dos superficies. Las propiedades de contacto pueden establecerse en la pestaña 'Volumen de Contacto'.

Seleccione el tipo de volumen de contacto de la lista o cree un nuevo contacto con las propiedades apropiadas (ver capítulo Volumen de Contacto).

Si la geometría lo permite, se configuran predefinidamente dos superficies de contacto opuestas. Puede cambiar la '1. Superficie' a través de la lista o determinar gráficamente con el botón Seleccionar individualmente . RFEM determina automáticamente como '2. Superficie' la del cuerpo de volumen que es paralela a la primera superficie.

Consejo

Puede representar fácilmente propiedades de contacto entre superficies mediante Contactos de Superficie o Liberaciones de Superficie.

Agujero

Con este tipo de volumen puede crear vacíos o aberturas para pernos y similares. Este tipo también es adecuado para modelar una zanja de construcción para el complemento de solución especial Análisis Geotécnico.

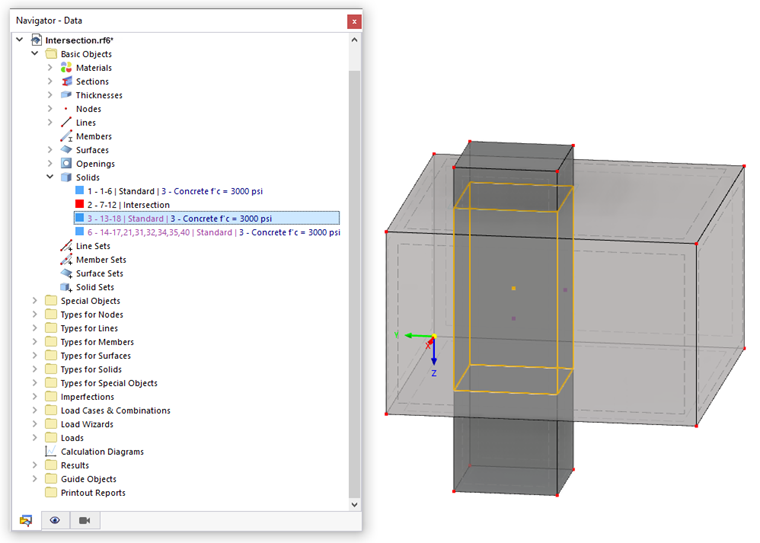

Intersección

Si dos cuerpos de volumen se intersectan, puede crear la intersección asignando a uno de estos volúmenes el tipo 'Intersección'. Tras una consulta, RFEM genera las líneas de intersección y la intersección. En el navegador, los componentes del cuerpo de volumen 'Estándar' (otro) se complementan como objetos generados.

Información

La determinación de la figura de intersección requiere computación intensiva y consume tiempo: cada cambio en el modelo exige un nuevo cálculo de la geometría.

Suelo

Este tipo de volumen se utiliza para el complemento de solución especial Análisis Geotécnico.

Material

Seleccione el tipo adecuado de la lista de materiales disponibles o defina un nuevo material (ver capítulo Materiales).

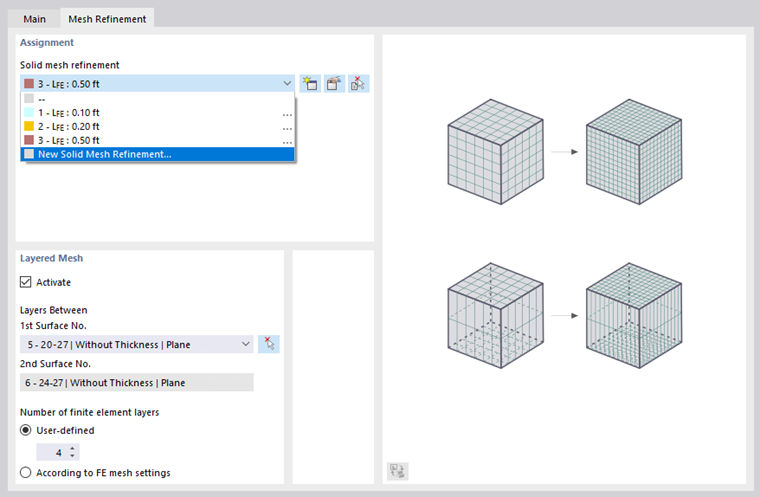

Refinamiento de Malla

La densidad de la malla de EF puede ajustarse a la geometría del volumen (ver capítulo Refinamientos de Malla de Volumen). Así, es independiente de las configuraciones generales de la malla.

En la pestaña 'Refinamiento de Malla' puede seleccionar o definir un nuevo refinamiento de malla de volumen. Alternativamente, en la sección 'Malla Estratificada', tiene la opción de organizar una división de EF del cuerpo de volumen en capas, que deben generarse entre dos superficies opuestas paralelas. Esta función se presenta brevemente en un Video.

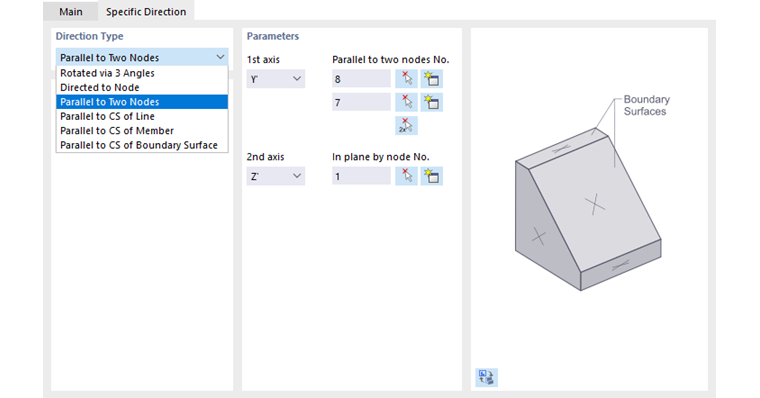

Dirección Específica

Cada volumen posee un sistema de coordenadas local. Normalmente, está alineado paralelo a los ejes globales. Sin embargo, el sistema de coordenadas también puede configurarse de manera personalizada.

La lista en la sección 'Tipo de Dirección' ofrece varias opciones para ajustar la orientación del eje del volumen:

  • Relativo a XYZ: giro de los ejes xyz alrededor de los ángulos αX', αY' y αZ' respecto a los ejes globales
  • Orientado hacia el nodo: alineación del '1. Eje' (eje x) y del '2. Eje' (eje y) hacia un nodo
  • Paralelo a dos nodos: alineación del '1. Eje' (opciones de selección) paralelo a dos nodos y el '2. Eje' (opciones de selección) hacia un nodo
  • Paralelo al SC de la línea: alineación del eje x paralelo al eje x de una línea
  • Paralelo al SC de la barra: alineación del eje x paralelo al eje x de una barra
  • Paralelo al SC de la superficie de límite: alineación del eje x paralelo al eje x de la superficie de límite

Puede determinar gráficamente los objetos de referencia utilizando el botón Seleccionar individualmente .

El sistema de ejes también se utiliza para la presentación de resultados.

Matriz de Rigidez

Esta función está en preparación. El campo de control permitirá definir manualmente la matriz de rigidez del volumen en una pestaña.

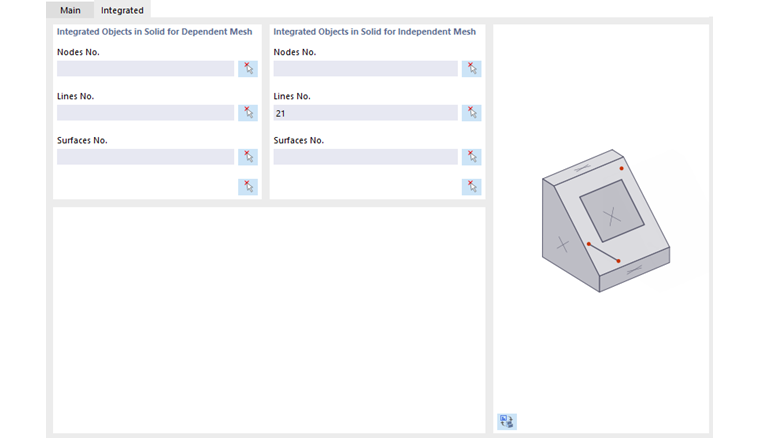

Objetos Integrados

Si un objeto está situado dentro del cuerpo de volumen, pero no fue utilizado para definir el volumen, no se considera automáticamente parte del volumen. Debe integrarse manualmente para asegurar una conexión con el cuerpo de volumen.

Introduzca los números de los nodos, líneas y superficies integrados, o utilice el botón Seleccionar individualmente para determinar gráficamente los objetos. Si agrega un objeto en la sección 'Objetos Integrados para Malla Dependiente', se utilizan las configuraciones de malla de EF para el cuerpo de volumen. Si desea establecer requisitos específicos para la malla de EF del objeto (por ejemplo, para un pilote perforado en una masa de suelo), introduzca el número en la sección 'Objetos Integrados para Malla Independiente'. Esto establece requisitos propios del objeto, independientemente de la configuración global de la opción 'Preferir Malla Independiente' en el diálogo Configuraciones de Malla.

Desactivar para el Cálculo

El campo de control ofrece la posibilidad de no considerar el volumen en el cálculo, por ejemplo, para simular estados de construcción o examinar una variante de modelado. En este caso, no se aplican la rigidez, propiedades y cargas del volumen.

Información | Analítica

Esta sección proporciona un resumen de propiedades importantes del cuerpo de volumen como área, contenido de volumen y masa, así como la ubicación del centro de gravedad.
