Estructura

Conjuntos de barras representativos

Los conjuntos de barras representativos son plantillas para conjuntos de barras que tienen propiedades idénticas en lo que se refiere a material, sección, tipo de barra y longitud, así como al tipo de conjunto de barras. La función corresponde a las posibilidades descritas para las barras en el capítulo Barras representativas.

Información

Los conjuntos de barras representativos están disponibles si se marca la casilla correspondiente en los Datos básicos del modelo, pestaña Se activa la pestaña Configuración y opciones .

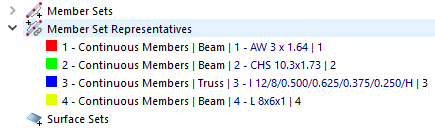

Los elementos representativos no se crean manualmente, sino que RFEM los genera automáticamente en función de las propiedades de los conjuntos de barras disponibles en el modelo. Se incluyen en una lista en el navegador.

De forma predeterminada, RFEM crea elementos representativos para los siguientes criterios:

  • Material de la barra
  • Sección de la barra
  • Tipo de línea
  • Tipo de barra
  • longitud de la barra
  • Tipo de conjunto de barras
  • Orientación de la barra

El Asistente para conjuntos de barras representativos ofrece la posibilidad de mejorar los criterios mencionados. Puede encontrar el asistente en el cuadro de diálogo 'Modelo - Datos básicos' en la pestaña 'Conjuntos de barras representativos', que puede abrir haciendo clic en el botón [Seleccionar] Editar datos generales o mediante el menú contextual 'Conjuntos de barras representativos' en el navegador (compare con la imagen Menú contextual de un 'conjunto de barras representativo' ).

Puede comprobar las propiedades de un elemento representativo en el cuadro de diálogo 'Editar conjunto de barras representativo'. Abra el cuadro de diálogo con la función de menú contextual Editar o haciendo doble clic en la entrada del navegador.

La 'Lista' proporciona una visión de conjunto de todos los elementos representativos del modelo. La sección de diálogo 'Conjunto de barras' muestra los números de los conjuntos de barras que tienen las mismas propiedades y se han asignado al elemento representativo seleccionado.

En la pestaña Datos principales, puede comprobar la 'Información | Analítica' para el elemento representativo relativo al análisis estructural. El 'Resumen' muestra, entre otras cosas, la masa total de los conjuntos de barras incluidos en el elemento representativo.
