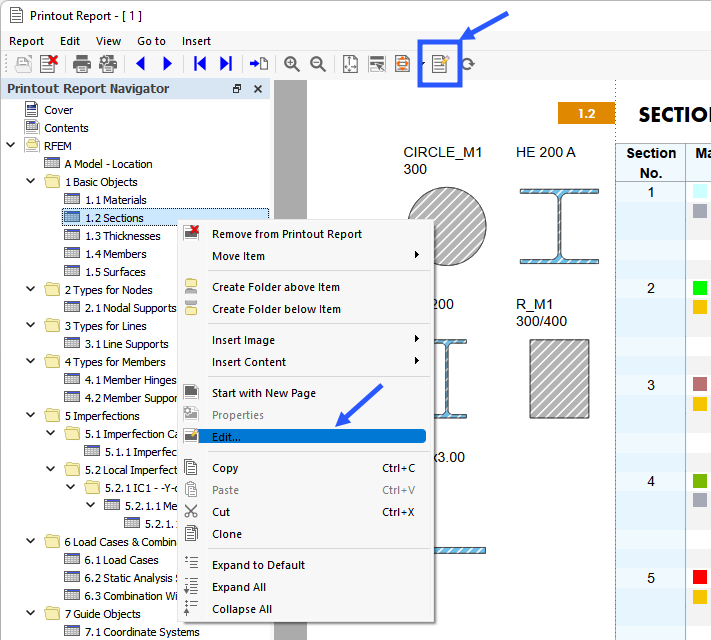

Los informes se gestionan, junto con los elementos que contienen, en un administrador. Puede abrir el cuadro de diálogo Administrador de informes detallados de una de las siguientes maneras:
- Opción Editar informe detallado en el menú contextual de un informe en el Navegador - Datos
- Función Editar informe en el menú Editar del informe
- Botón
en la barra de herramientas del informe - Menú contextual de una entrada en el 'Navegador de informes'
Aparece el cuadro de diálogo 'Administrador de informes detallados' con la lista de todos los informes y un árbol de capítulos.
Lista
Seleccione en la lista el informe cuyo contenido desea ajustar. En la sección 'Elementos del informe' puede definir entonces los elementos del documento en todos los detalles.
Si trabaja con varios informes, debería asignar en la sección 'Nombre' una designación para cada informe. De esta forma puede distinguir bien los documentos.
Para crear un nuevo informe, utilice los botones
o
al final de la lista.
Puede leer los elementos del informe desde una plantilla o guardar la selección actual como plantilla. Estas funciones se describen en el capítulo Plantillas de informes.
Elementos del informe

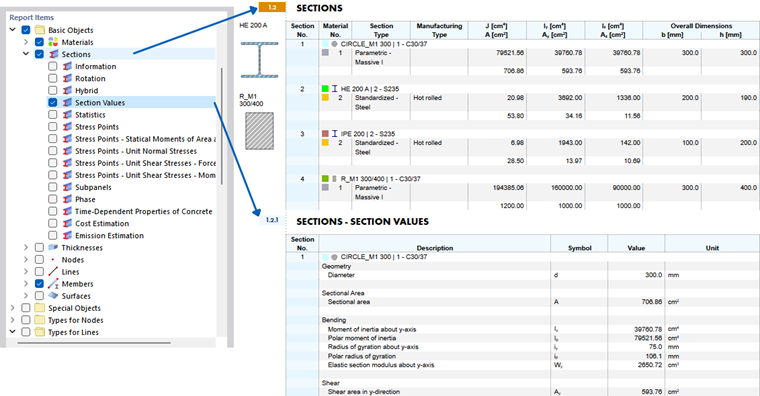

Los capítulos del informe se muestran en un árbol de directorios. En esencia corresponden a las entradas del 'Navegador - Datos'. Al activar una casilla, el capítulo correspondiente se añade al documento.
Algunos capítulos contienen subcategorías que puede activar individualmente para la copia impresa. Por ejemplo, si activa bajo la entrada 'Secciones' la opción 'Propiedades de la sección', RFEM inserta en el informe un subcapítulo con las propiedades de las secciones.
En la carpeta 'Gráficos' encontrará todas las imágenes que ha impreso en este directorio (véase la imagen Seleccionar directorio del informe).
Base
En la pestaña Base puede realizar ajustes específicos del capítulo que ha seleccionado en el Navegador 'Elementos del informe'. Las posibilidades disponibles están adaptadas al capítulo.
Parámetro
El 'Nombre' del capítulo corresponde a la designación en el Navegador 'Elementos del informe'. Si cambia la designación, se utilizará este título de capítulo en el documento.
Numeración de páginas y hojas
Por defecto, las páginas se numeran de forma consecutiva y se gestionan en su totalidad bajo una 'hoja'. Puede asignar a la 'numeración de páginas' así como a la 'numeración de hojas' un carácter de abreviatura antepuesto o añadido. Las siguientes abreviaturas están predefinidas para 'Prefijo' y 'Sufijo':
- MO: Datos del modelo
- IM: Imperfecciones
- LA: Datos de carga
- ER: Resultados
Si desea utilizar otras designaciones, seleccione la categoría correspondiente e introduzca la abreviatura. Por razones de espacio no debería tener más de dos letras.
Con las casillas para las 'Opciones de numeración' puede controlar qué abreviatura se muestra en los números de página o de hoja.
La casilla 'Global' aplica la abreviatura de la categoría actual a todo el informe.
Opciones
Las casillas disponibles en esta sección están adaptadas a la categoría del informe. En la imagen Pestaña 'Base' puede ver las opciones para los resultados de barras.
Solo objetos asignados
La casilla controla si el documento contiene todos los objetos y tipos de objeto definidos o solo aquellos que se utilizan realmente en el modelo.
Filtro
Active la casilla si desea incluir en la documentación solo determinados objetos. Puede definir estos objetos entonces en la sección Filtro.
Filtro de resultados del conjunto de tablas actual
Para los resultados, RFEM utiliza por regla general los mismos parámetros que para las tablas. Si elimina la marca predefinida, puede componer en la pestaña Para mostrar las filas y columnas de resultados para la copia impresa según criterios definidos por el usuario, independientemente de los criterios de filtro para las tablas (véase Administrador de tablas de resultados).
Resultados ordenados por objetos, luego por carga
Los resultados se listan por defecto ordenados por casos de carga, combinaciones y situaciones de proyecto. Si activa la casilla, la salida se realiza en el orden de los números individuales de los objetos; por ejemplo, los resultados de los casos de carga 1 a 5 para la barra 1, luego los resultados de estos casos de carga para la barra 2, etc.
Carga
Active la casilla si desea incluir en la documentación solo determinados casos de carga, situaciones de proyecto o combinaciones. Puede definir la carga entonces en la pestaña Casos de carga/Combinaciones.
Uso de ejes principales en lugar de ejes de barra
Por regla general, los resultados de barras se muestran referidos a los ejes principales. Si utiliza secciones asimétricas y desea una salida referida a los ejes de entrada y y z, desactive la casilla.
La imagen Ejes de barra y/z y ejes principales u/v muestra los sistemas de ejes de una barra con sección asimétrica.
Pasos de carga
Active esta opción si ha definido Pasos de carga y desea los resultados de los pasos individuales en la documentación.
Filtro
Esta sección se muestra cuando la casilla 'Filtro' está activada en la sección 'Opciones'. Aquí puede definir los objetos cuyas propiedades o resultados entran en consideración para su documentación. Defina primero en la lista 'Tipo de filtro' según qué criterio desea filtrar los objetos.
Introduzca ahora en el campo inferior los 'números' de los objetos o seleccione en la lista la Selección de objeto relevante. Si filtra por números, puede definir los objetos gráficamente en el modelo mediante el botón
. El botón

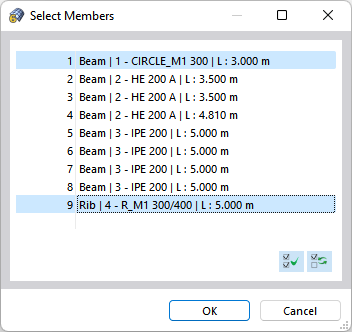

ofrece la posibilidad de seleccionar los objetos en una lista.
Para seleccionar varias entradas en la lista, mantenga pulsada la tecla Ctrl al hacer clic.
Casos de carga/Combinaciones
La pestaña Casos de carga/Combinaciones está disponible si ha activado la casilla 'Carga' en la sección 'Opciones' para una categoría de resultados. Aquí puede seleccionar los casos de carga, situaciones de proyecto y combinaciones cuyos resultados desea en el informe.
En la columna 'Para seleccionar' se listan todos los casos de carga, situaciones de proyecto y combinaciones que ha creado. Para transferir una entrada a la lista 'Seleccionado', puede utilizar las siguientes posibilidades:
- Haga doble clic en la entrada.
- Seleccione el caso de carga o la combinación. Manteniendo pulsada la tecla Ctrl puede seleccionar varias entradas. A continuación, haga clic en el botón
.
Si las cargas seleccionadas se han calculado con éxito, solo se muestran estos resultados en la categoría de resultados seleccionada.

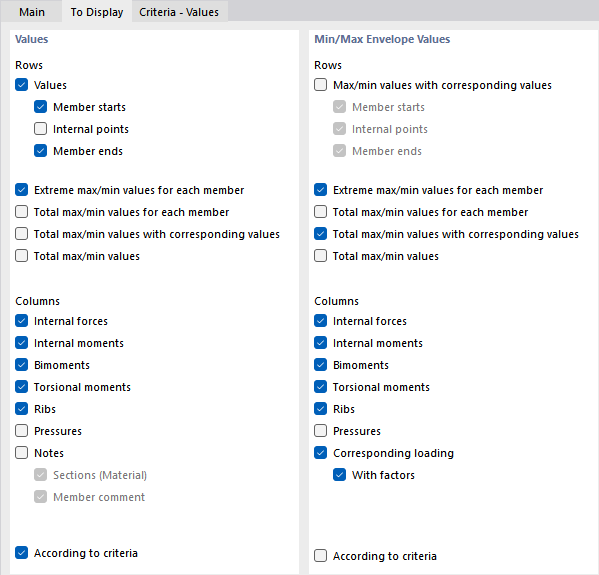

Para mostrar
Las entradas en la pestaña Para mostrar son accesibles si ha desactivado la casilla 'Filtro de resultados del conjunto de tablas actual' en la sección 'Opciones' para una categoría de resultados.
En las secciones 'Valores' y 'Envolvente de resultados Min/Max' puede controlar en detalle la salida de los resultados para casos de carga y combinaciones o situaciones de proyecto. Las filas y columnas de tablas correspondientes se muestran u ocultan en el documento según corresponda.
La casilla 'Según criterios' le permite mostrar determinados valores de resultados en el informe. Puede definir los criterios para la salida de resultados en pestañas separadas (véase la sección Criterios).
Criterios - Valores | Criterios - Envolvente de resultados Min/Max
Las pestañas Criterios - Valores y Criterios - Envolvente de resultados Min/Max están disponibles si ha activado en la pestaña 'Para mostrar' la casilla 'Según criterios' para los valores o para la envolvente de resultados. Aquí puede describir condiciones definidas por el usuario que los resultados de los casos de carga y combinaciones o situaciones de proyecto deben cumplir para aparecer en el informe.
Seleccione en la segunda columna el tipo de resultado. En las dos columnas siguientes indique entonces qué criterio debe aplicarse. Están disponibles las siguientes condiciones:
- igual
- es distinto de
- mayor que
- mayor o igual que
- menor que
- menor o igual que
Para definir otro criterio, seleccione en la última columna la entrada 'o' (cada criterio cuenta por sí solo) o 'y' (debe cumplirse cada criterio). Defina entonces en la nueva línea la siguiente condición.
Botones
Los botones en la parte inferior del cuadro de diálogo tienen las siguientes funciones:
|
|
Abre el cuadro de diálogo Plantillas de informes para leer una plantilla |
|
|
Abre el cuadro de diálogo Plantillas de informes para guardar la selección actual como plantilla |
|
|
Abre el cuadro de diálogo Configuración de impresora y página para configurar la impresora |
|
|
Abre el cuadro de diálogo Seleccionar idioma para ajustar el idioma |
| Imprimir | Envía el informe seleccionado a la impresora |
| Guardar y mostrar | Cierra el cuadro de diálogo y genera la vista previa del informe seleccionado |
| OK | Cierra el cuadro de diálogo sin mostrar el informe |
| Cancelar | Cierra el cuadro de diálogo sin guardar los cambios |
| Aplicar | Guarda los cambios sin cerrar el cuadro de diálogo ni mostrar el informe |
