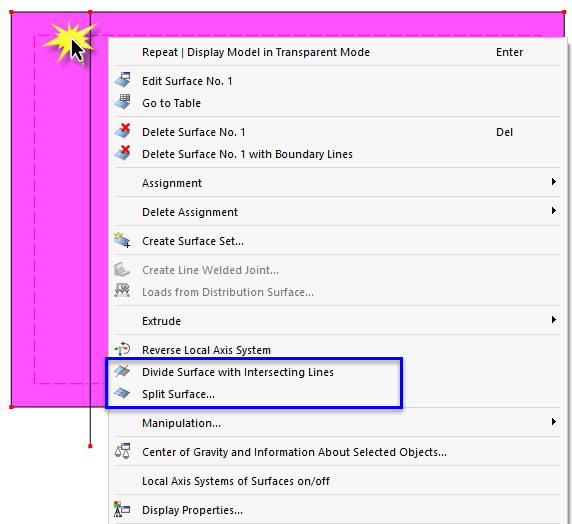

Para dividir una superficie, el programa ofrece dos funciones adaptadas a las condiciones topológicas. Haga clic en la superficie con el botón derecho del ratón para abrir el menú contextual.
Dividir superficie con líneas de intersección
Con la función Dividir superficie con líneas de intersección puede representar como superficies separadas las áreas de la superficie delimitadas por líneas. Las líneas deben estar en el plano de la superficie.
RFEM crea en la superficie aberturas y las rellena con nuevas superficies. El espesor y el material se toman de la superficie original. A continuación, puede ajustar estas propiedades según sea necesario.

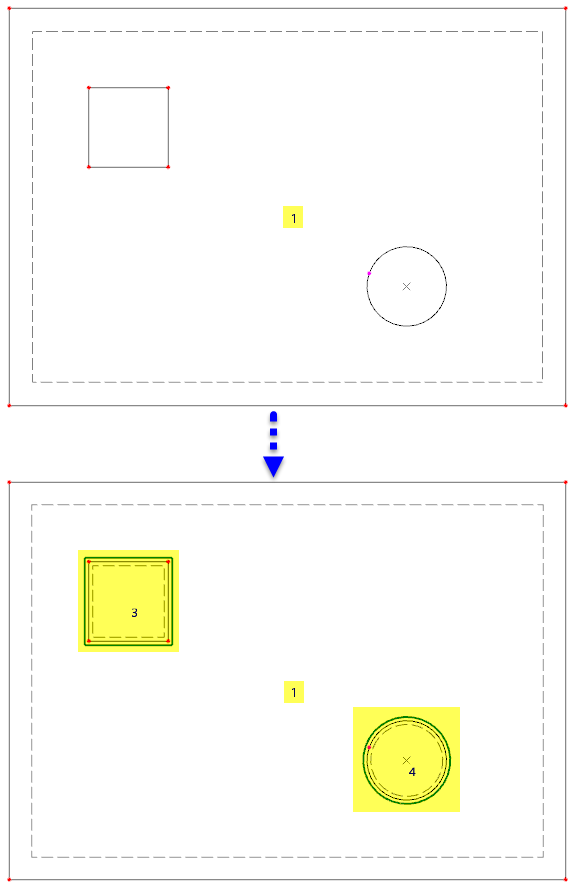

La siguiente imagen muestra una losa de cimentación con dos áreas integradas que surgen como nuevas superficies mediante la división.
Dividir superficie
La función Dividir superficie permite subdividir una superficie en superficies más pequeñas. Esta opción está disponible no solo para superficies planas, sino también para superficies cuadrangulares y superficies de revolución, así como para tubos.

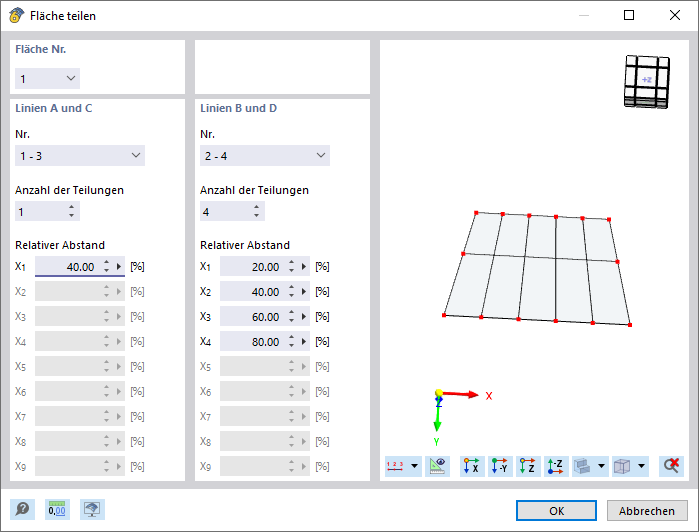

En el cuadro de diálogo 'Dividir superficie' se muestra la vista previa de la división, que aclara los parámetros. Si cambia el número de divisiones para los dos pares de líneas de borde 'Líneas A y C' así como 'Líneas B y D', el gráfico muestra inmediatamente las nuevas superficies parciales.
Para cada una de las líneas de división se puede definir una 'Distancia relativa', que también permite patrones de división irregulares.
