Puede mostrar los resultados para las líneas apoyadas gráficamente usando la categoría Reacciones en apoyo. Si hay liberaciones de línea, puede controlar las deformaciones y esfuerzos en la categoría Liberaciones. Los resultados numéricos de los apoyos en línea y las liberaciones de línea se pueden encontrar en la categoría de tabla Resultados por línea.
.png?mw=760&hash=be729bb2b92f8a8e54b99aedcec474505a11a50f)

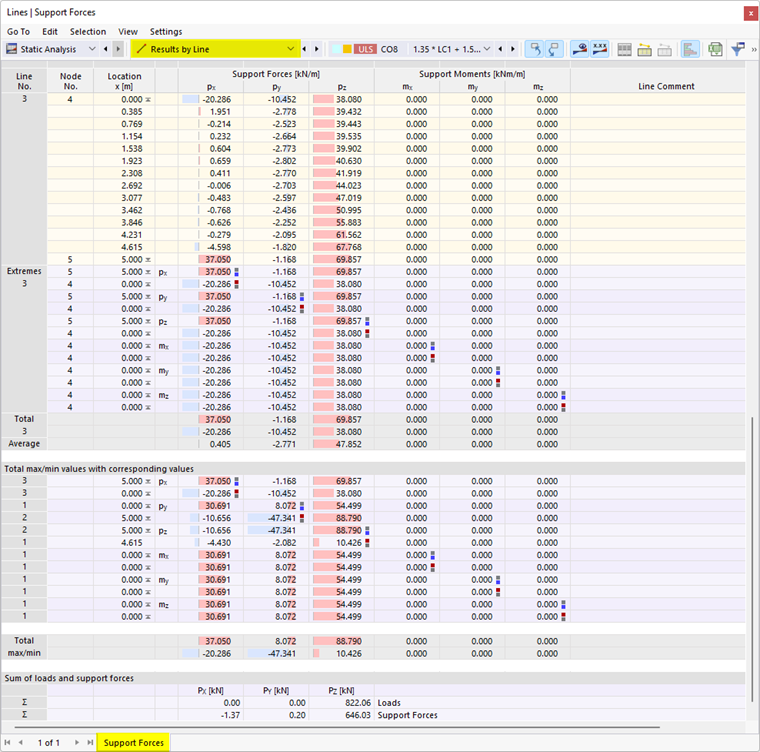

esfuerzos en apoyo

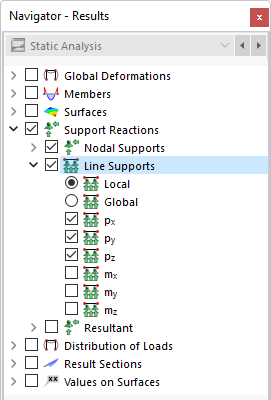

La imagen Resultados por línea en la tabla muestra la tabla con los esfuerzos en los apoyos de las líneas. Las fuerzas en el apoyo se designan con 'p', los momentos en el apoyo con 'm'. Por lo general, están relacionados con el sistema de ejes local de líneas. En el navegador, puede definir los componentes que se muestran en el gráfico.
La tabla incluye una lista con las fuerzas y los momentos en el apoyo ordenados por líneas. La 'Posición x' describe la distancia del nudo de EF desde el inicio de la línea.
La tabla muestra las fuerzas y los momentos que se introducen en el apoyo en línea. Por lo tanto, con respecto a los signos, la tabla no muestra los esfuerzos o momentos de reacción en la parte del apoyo. Los signos son el resultado de la dirección de los ejes globales. Si el eje Z global tiene dirección descendente, el caso de carga del 'peso propio', por ejemplo, da como resultado un esfuerzo en apoyo global positivo pZ. De este modo, los esfuerzos en apoyo mostrados en la tabla representan las cargas de cimentación.
Las fuerzas en el apoyo local están relacionadas con el sistema de ejes local de las líneas; los signos de las fuerzas introducidas resultan así de las direcciones de los ejes del apoyo locales. Puede mostrarlos y ocultarlos utilizando el menú contextual de los apoyos en línea.
A diferencia de los resultados de la tabla, los vectores 'Reacciones en apoyo' en el gráfico representan los esfuerzos y momentos de reacción en la parte de los apoyos. Los componentes se visualizan según el tamaño y la dirección de los vectores. Un momento en el apoyo positivo actúa en el sentido de las agujas del reloj sobre el eje positivo respectivo.
Suma de cargas y suma de esfuerzos en apoyos
Para los casos de carga y las combinaciones de cargas, el sumatorio de comprobación Σ de la carga y los esfuerzos en apoyos se indican al final de la tabla. Este equilibrio muestra una diferencia si el modelo también tiene apoyos en nudo, apoyos en barra o apoyos en superficie. Esos esfuerzos en apoyo también han de tenerse en cuenta en el equilibrio general.
Diagramas de resultados de las fuerzas en los apoyos

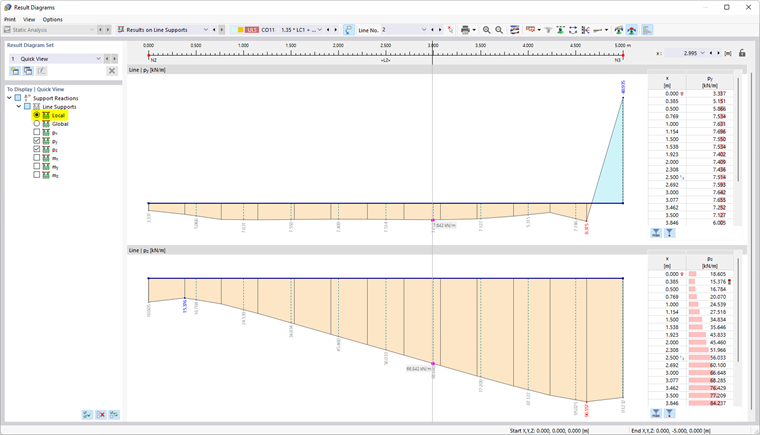

También puede mostrar los esfuerzos en apoyo gráficamente en la ventana 'Diagrama de resultados': Seleccione el apoyo en línea. Luego, haga clic en Diagramas de resultados para apoyos en línea seleccionados en el menú Resultados. También puede hacer clic con el botón secundario del ratón en el apoyo en línea y seleccionar Diagramas de resultados en el menú contextual.
.png?mw=760&hash=9a9aadb70b0cd9d19d3e284d8f46725e0008d768)
La ventana 'Diagramas de resultados' se describe en el capítulo Diagramas de resultados.

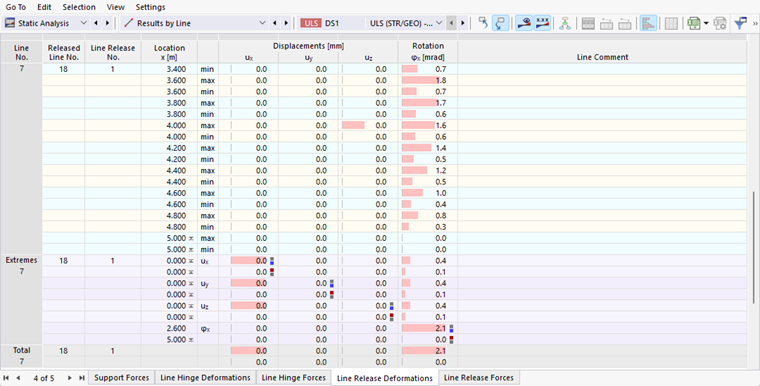

Deformaciones de liberaciones de líneas

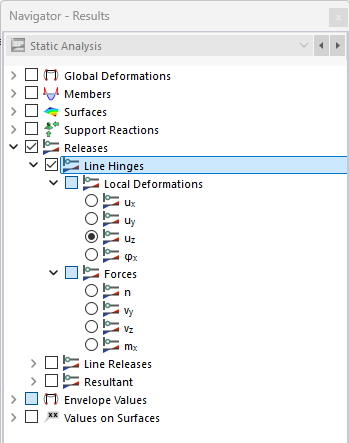

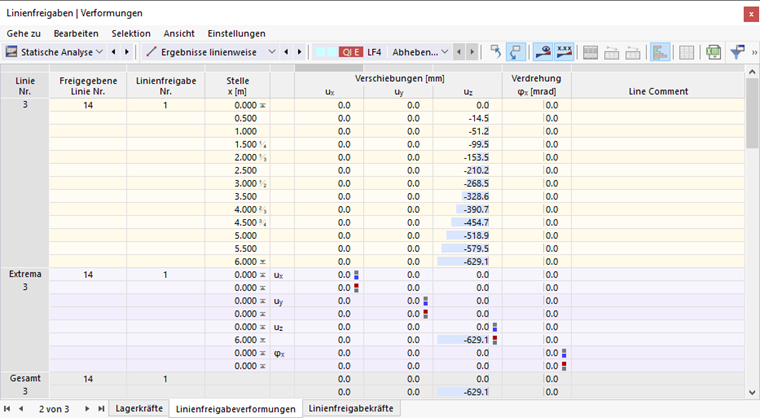

Como se describe en el capítulo Liberaciones de línea, se crean copias de las líneas originales en el caso de una liberación de línea. Los desplazamientos y giros de estas copias generadas se muestran en el gráfico y en la tabla.
Los desplazamientos y giros locales corresponden a las 'condiciones de tipo de liberación' de los tipos de liberación de línea. Tienen el siguiente significado:
| ux | Desplazamiento en dirección del eje x local |
| uy | Desplazamiento en dirección del eje y local |
| uz | Desplazamiento en dirección del eje z local |
| φx | Giro respecto al eje x local |
Fuerzas de liberaciones de líneas

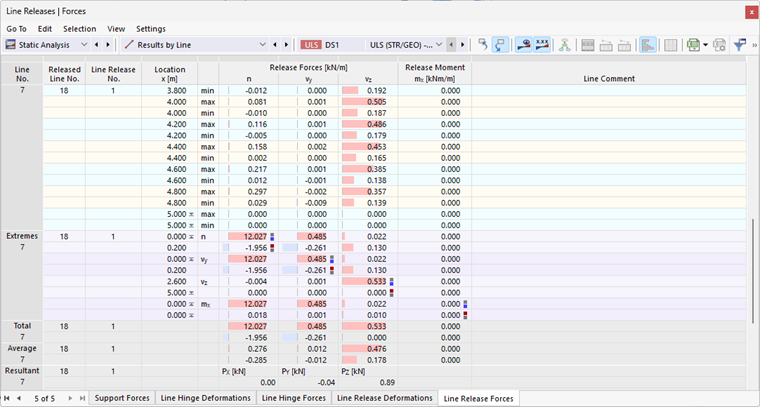

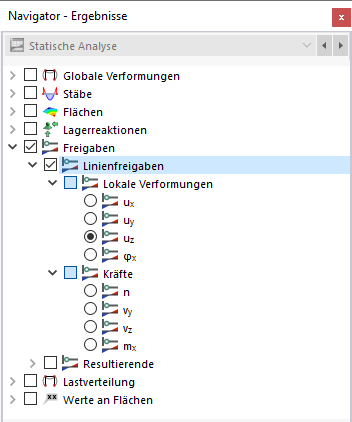

Puede controlar los resultados gráficos seleccionando Fuerzas en la categoría 'Liberaciones' (consulte la imagen Resultados para liberaciones en línea). La tabla 'Fuerzas de liberación de línea' muestra los esfuerzos internos de las líneas liberadas, que están disponibles en cada punto de malla de EF. Los valores están relacionados con la longitud y corresponden a las 'condiciones de tipo de liberación' de los tipos de liberación de línea:
| n | Esfuerzo longitudinal en dirección del eje local x |
| vy | Esfuerzo cortante en la dirección del eje y local |
| vz | Esfuerzo cortante en la dirección del eje z local |
| mx | Momento respecto al eje x local |
La FAQ 004954 explica cómo interpretar los signos de las fuerzas de liberación de línea.

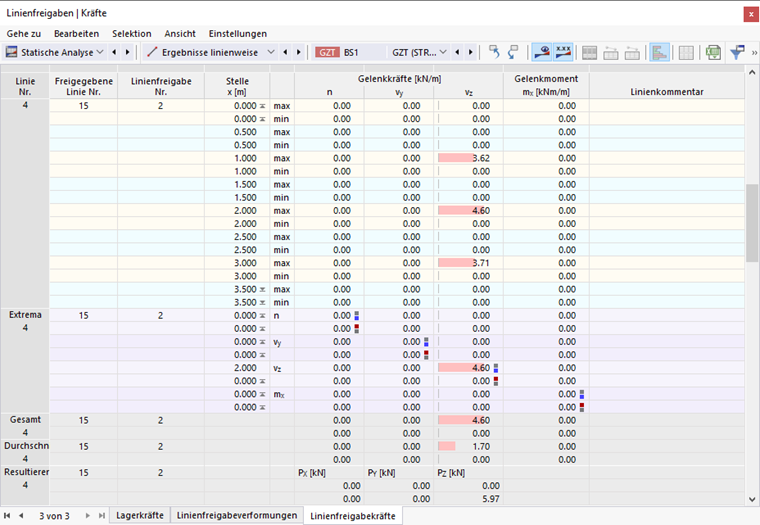

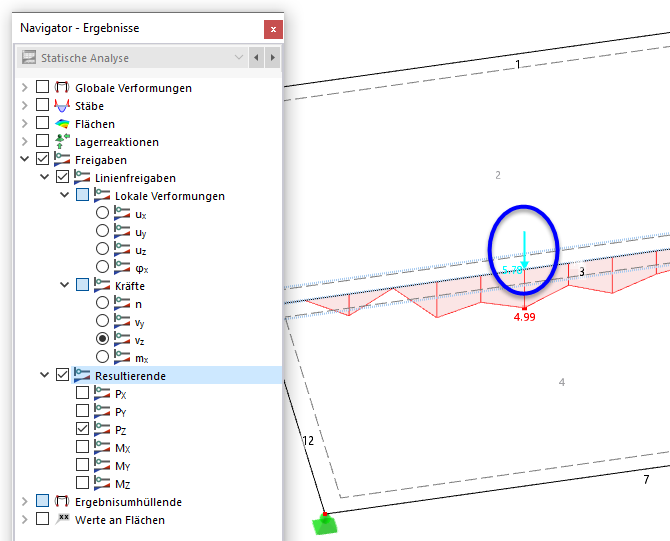

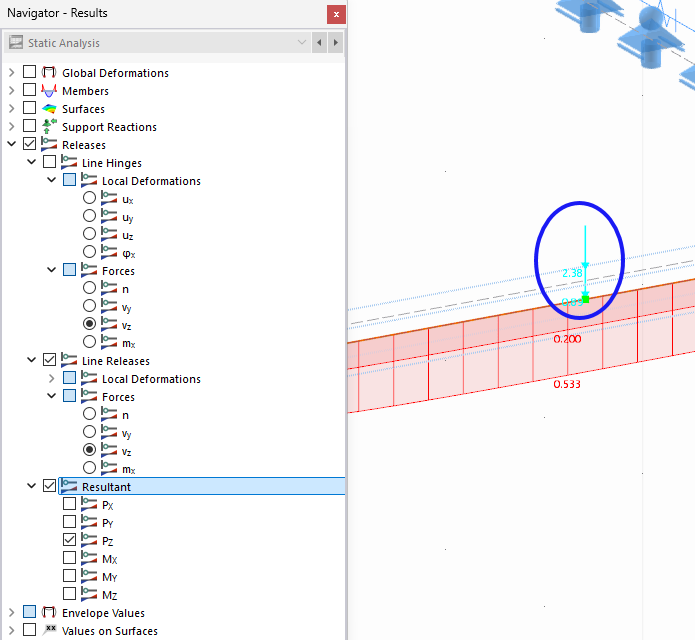

La tabla también muestra los valores medios y las resultantesPX, PY yPZ (consulte la imagen Fuerzas de liberación de línea en la tabla). Las fuerzas resultantes están relacionadas con el sistema de coordenadas global. Puede mostrar las resultantes gráficamente utilizando la categoría del navegador Resultantes.
En el artículo técnico Dirección y relación de las resultantes de la sección y liberación, puede encontrar más información sobre la evaluación de las resultantes.
