Cargas en sólidos

Las cargas en sólidos son fuerzas, efectos de temperatura, deformaciones, cargas hidrostáticas o movimientos giratorios que actúan sobre los sólidos.

En la lista, seleccione el 'Caso de carga' al que desea asignar la carga.

Categorías

Las siguientes opciones están disponibles en la lista 'Tipo de carga':

Tipo de carga Descripción del trabajo
fuerza La carga en sólido actúa uniformemente en una de las direcciones globales
Temperatura Variación de temperatura uniforme o linealmente variable en sólido (valor de carga positivo: el sólido se calienta)
Deformación Deformación uniforme, impuesta linealmente variable o a compresión ε del sólido (valor de carga positivo: el sólido se estira)
empuje hidrostático Peso del material alejado cuya densidad se puede introducir o seleccionar con el botón biblioteca en una biblioteca ('Densidad ambiental' del aire relacionada con una atmósfera estándar de 15 °C a la altura sobre el nivel del mar)
Movimiento giratorio Fuerza centrífuga a partir de la masa y de la velocidad angular ω en sólido.

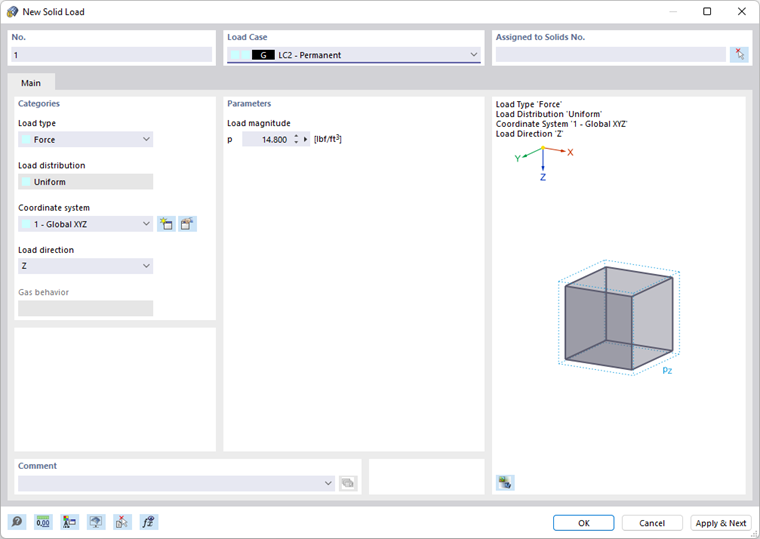

El tipo de carga así como el efecto de los signos se ilustran en el gráfico de diálogo.

La lista 'Distribución de carga' proporciona varias opciones para cargas de temperatura y deformaciones para mostrar el efecto de la carga.

El esquema de distribución de carga se ilustra en el gráfico del diálogo. En la sección de diálogo 'Parámetros', puede especificar los valores de carga y los nudos de referencia.

Las cargas en sólidos en el 'Sistema de coordenadas' global actúan en la dirección de un eje global: X, Y o Z. Alternativamente, puede seleccionar un sistema de coordenadas definido por el usuario o crear uno nuevo.

Seleccione la 'Dirección de la carga' de la lista para definir el efecto de la carga. Dependiendo del sistema de coordenadas, los ejes X, Y, Z globales o los ejes U, V, W definidos por el usuario están disponibles para su selección.

Información

Cuando se calcula conforme a los análisis de grandes deformaciones o de segundo orden, la carga en sólido mantiene su dirección definida originalmente. No se adapta a los giros de los elementos finitos del sólido.

Se puede acceder al campo 'Comportamiento del gas' si el complemento Análisis de la búsqueda de forma está activado (se requiere licencia).

Parámetros

Especifique la magnitud de la carga de la fuerza, temperatura, deformación o movimiento giratorio. Para cargas hidrostáticas, puede definir la densidad del medio ρ (consulte la imagen Determinación de la densidad del aire). Para cargas linealmente variables, hay varios campos de entrada disponibles donde puede describir la carga en sólido. El significado de los parámetros respectivos se ilustra en el dibujo de carga.

Información

Los nudos de referencia no tienen que estar en el sólido. Se les permite permanecer en el exterior, siempre que los nudos de EF se generen allí.

Opciones

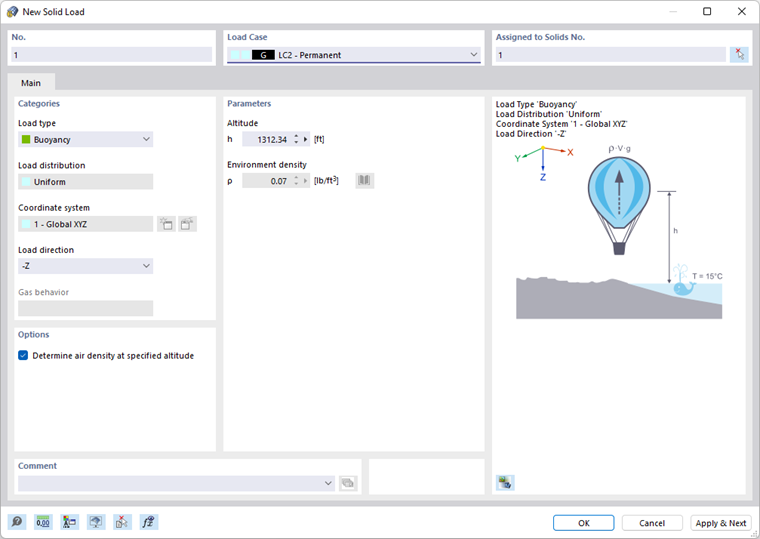

Esta sección de diálogo solo se muestra para el tipo de carga 'Empuje hidrostático'. Si activa la casilla 'Determinar la densidad del aire a una altitud específica', el programa puede determinar la densidad del medio ρ a partir de la altitud.
