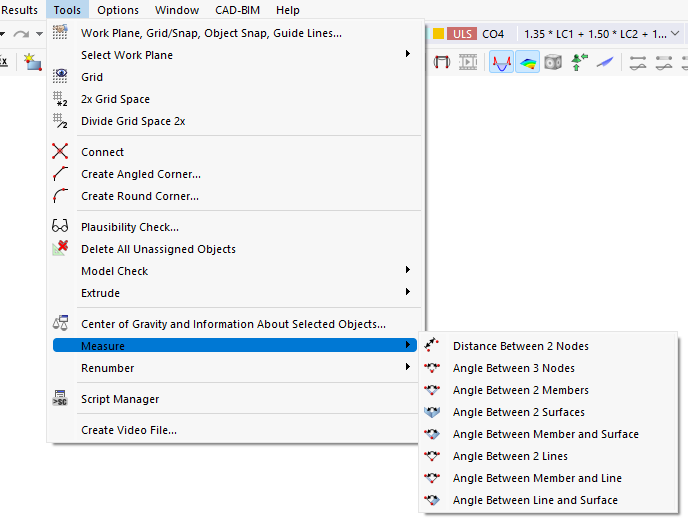

Si desea verificar la geometría al ingresar el modelo, no necesita establecer Dimensiones. El menú Extras ofrece varias funciones para Medir distancias y ángulos.

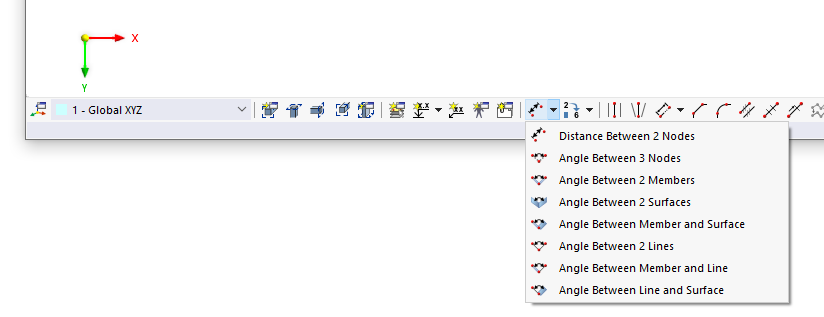

Alternativamente, use el botón de lista
en la barra de herramientas CAD.

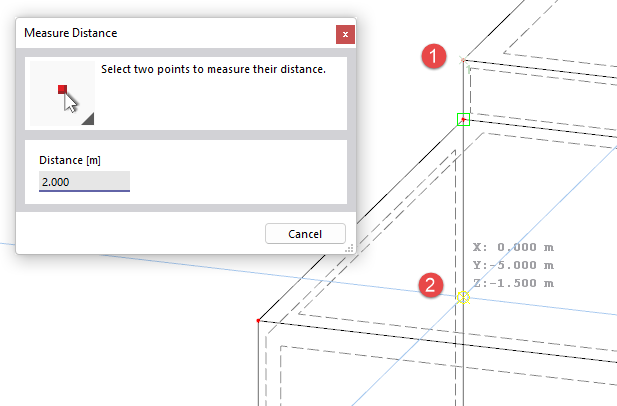

Haga clic en los objetos determinantes de medida uno tras otro en la ventana de trabajo. Un diálogo proporciona indicaciones sobre el orden en el que debe proceder. Allí también se indica la 'distancia' o el 'ángulo' del punto, correspondiente a la posición actual del cursor.
Una vez que haya especificado el último objeto, aparece un diálogo con las coordenadas de los puntos de referencia y las indicaciones de distancia o ángulo.
Función de medición en el menú contextual
También en algunos diálogos hay disponible una función de medición que le permite determinar gráficamente la distancia para un parámetro de entrada. Para ello, haga clic en el botón
junto al campo de entrada. Luego, en el menú contextual, seleccione la entrada Medir.
