Este asistente de carga permite importar las fuerzas de reacción de apoyos lineales y nodales de otro modelo y utilizarlas como cargas. De esta manera, los modelos pueden conectarse digitalmente como estructuras posicionales. Los modelos vinculados se gestionan en las configuraciones básicas del modelo en la pestaña Modelos dependientes.
Modelo
En la pestaña Modelo, establezca el modelo cuyas reacciones de apoyo desea importar. Este "modelo fuente" se denomina 'Modelo conectado' en el asistente de carga. Tenga en cuenta lo siguiente:
- El modelo actual y el modelo conectado deben estar en el mismo .
- Ambos modelos deben tener diferentes IDs de modelo (ver capítulo Parámetros del modelo ).
- No es necesario abrir el modelo conectado.
- El modelo conectado debe guardarse con resultados. Si no es así, no pueden importarse reacciones de apoyo.
Seleccione en la lista 'Modelo conectado' el "modelo fuente" (ver imagen Nuevo asistente de carga | Incorporar reacciones de apoyo). También puede realizar la selección en el Centro Dlubal utilizando el botón
.
Objetos

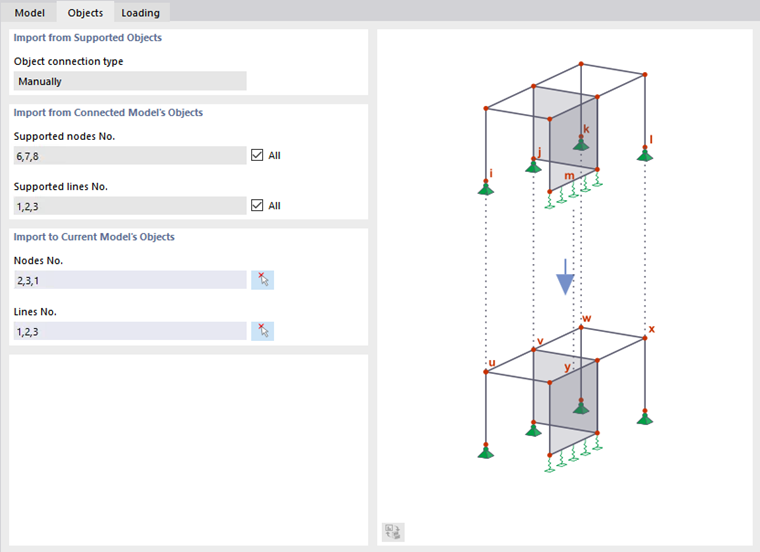

En la pestaña Objetos, asigne las reacciones de apoyo del modelo conectado a los nodos y líneas del modelo actual.
Adoptar desde objetos apoyados
En la lista hay dos opciones para tomar las reacciones de apoyo como cargas:
- Manual: Los nodos y líneas o barras se deben definir manualmente en la sección Adoptar en objetos del modelo actual.

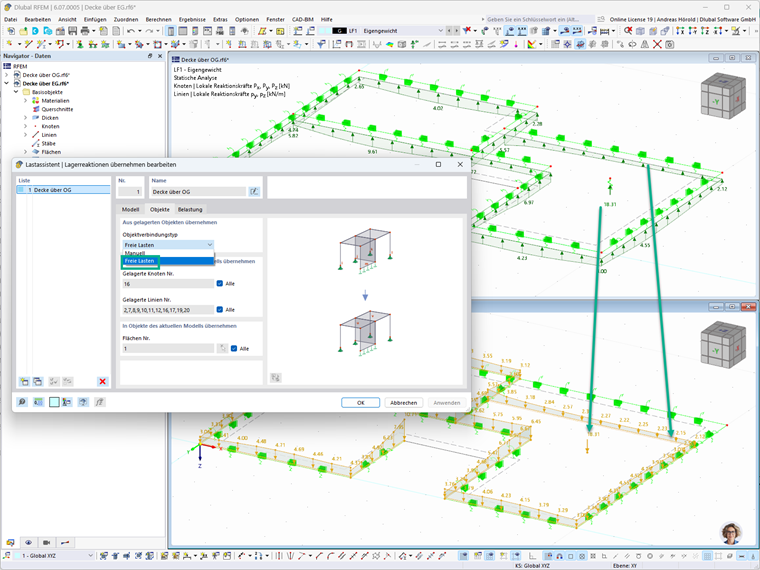

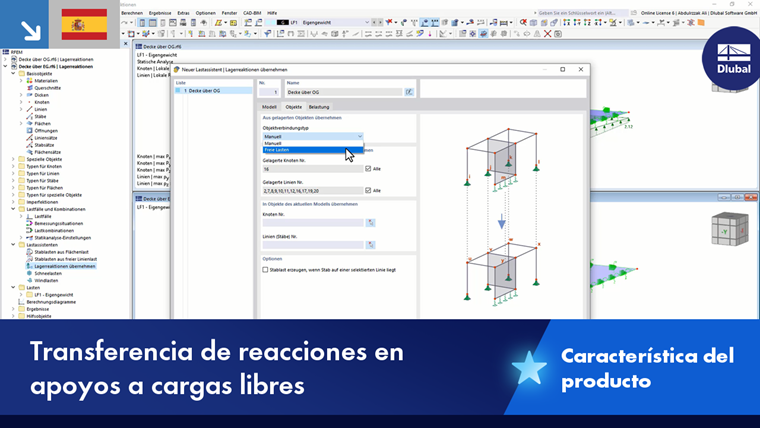

- Cargas libres: Las fuerzas y momentos de apoyo del modelo conectado se aplican como Cargas puntuales libres o como Cargas lineales libres. Solo necesita especificar las superficies donde deben actuar estas cargas en la sección Adoptar en objetos del modelo actual.
Adoptar desde objetos del modelo conectado
Por defecto, se importan todos los objetos con reacciones de apoyo en el modelo conectado. Si solo desea considerar ciertos objetos, desactive el campo de verificación 'Todos'. Luego puede ingresar los números de los nodos y líneas apoyadas del modelo fuente.
Adoptar en objetos del modelo actual
Indique los números de nodos y líneas donde las reacciones del modelo conectado deben actuar como cargas. Con el botón
, también puede seleccionar los objetos en la ventana de trabajo. Si importa las reacciones de apoyo como cargas libres, ingrese los números de las superficies de destino.
Carga
La pestaña Carga gestiona la asignación de las cargas en los casos de carga del modelo conectado y el modelo actual.
Categorías
En la lista 'Distribución de carga' hay dos opciones disponibles:
- Constante - Total: Las reacciones de apoyo de un apoyo lineal se adoptan como una carga lineal con un curso constante que representa el valor promedio de la reacción de apoyo.
- Variable: La reacción de apoyo se adopta con el curso real como una carga lineal con distribución de carga variable.
El 'Tipo de conexión de carga' regula cómo se conectan los casos de carga entre los dos modelos. La lista contiene dos entradas:

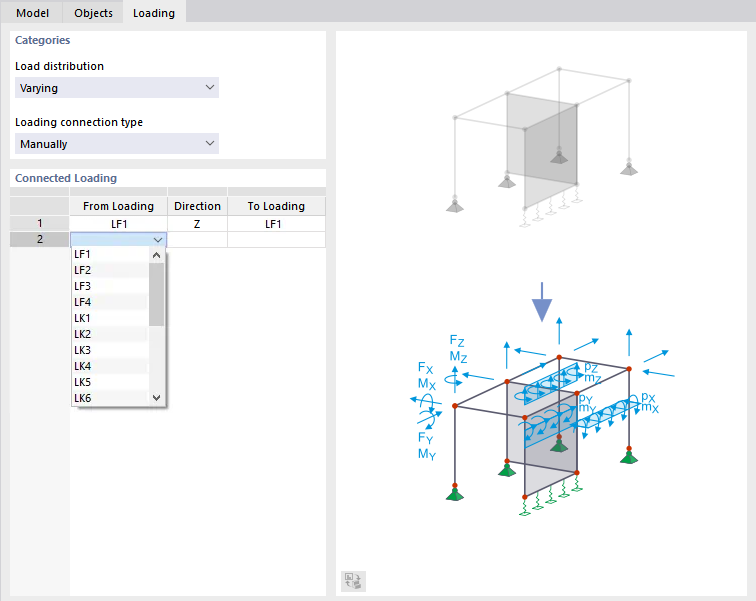

- Manual: Puede definir en la sección 'Carga conectada' cómo deben conectarse los casos de carga del modelo conectado con los del modelo actual (ver imagen Seleccionar carga conectada).
- Automático: El programa asigna las reacciones de apoyo del modelo conectado a las correspondientes números de carga del modelo actual respectivamente por caso de carga.
Carga conectada
Con el tipo de conexión de carga 'Manual', puede especificar individualmente cómo deben conectarse los casos de carga del modelo conectado con los del modelo actual: Seleccione en las listas de las columnas 'Desde carga' y 'A carga' los números relevantes de los casos de carga (ver imagen Seleccionar carga conectada). En la asignación automática, estas opciones no están disponibles. RFEM asigna las reacciones de apoyo numéricamente a los casos de carga correspondientes.
En la lista 'Dirección', puede definir qué componente(s) de las reacciones de apoyo se deben considerar en la importación. Tanto fuerzas como momentos están disponibles.
Cargas generadas
Al incorporar reacciones de apoyo, puede mantener las cargas –como es posible para las cargas generadas en general– como cargas generadas o descomponerlas en cargas individuales. Esta posibilidad se describe en el capítulo Asistentes de cargas. Para las reacciones de apoyo, puede seleccionar adicionalmente si se debe mantener la conexión con el modelo fuente. En el menú contextual del asistente de carga hay dos opciones disponibles para esto.
Si desea cortar completamente la conexión, utilice la opción Desconectar modelo dependiente. Esto desactiva el campo de verificación 'Incorporar reacción de apoyo' en el cuadro de diálogo de edición de carga (ver por ejemplo el capítulo Cargas nodales).
