Los resultados de superficies y volúmenes se muestran en los puntos de rejilla de las superficies y en los nodos de la malla FE (vea el capítulo Valores de resultados en superficies). Si necesita los valores en lugares específicos, puede definir puntos específicos para la visualización de resultados y asignarlos a las superficies o cuerpos volumétricos correspondientes (en preparación).
Con el botón
en la barra de herramientas, puede establecer puntos de resultados directamente en el modelo.
Categorías

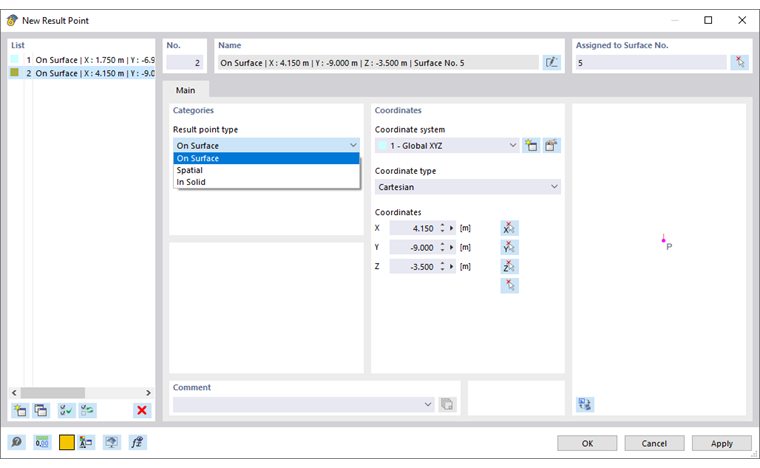

Seleccione en la lista para qué objeto necesita el punto de resultados:
- En superficie: para resultados de superficies
- Espacial: para resultados de una simulación de viento con RWIND
- En cuerpos volumétricos: para resultados de volúmenes (en preparación)
Coordenadas
Determine el 'sistema de coordenadas' cuyas ejes se utilizarán para los puntos de resultados. Puede seleccionar un sistema de coordenadas personalizado en la lista o crear uno nuevo con el botón
.
Luego, indique las 'coordenadas' del punto de resultados. Con el botón
, también puede establecer el punto gráficamente.

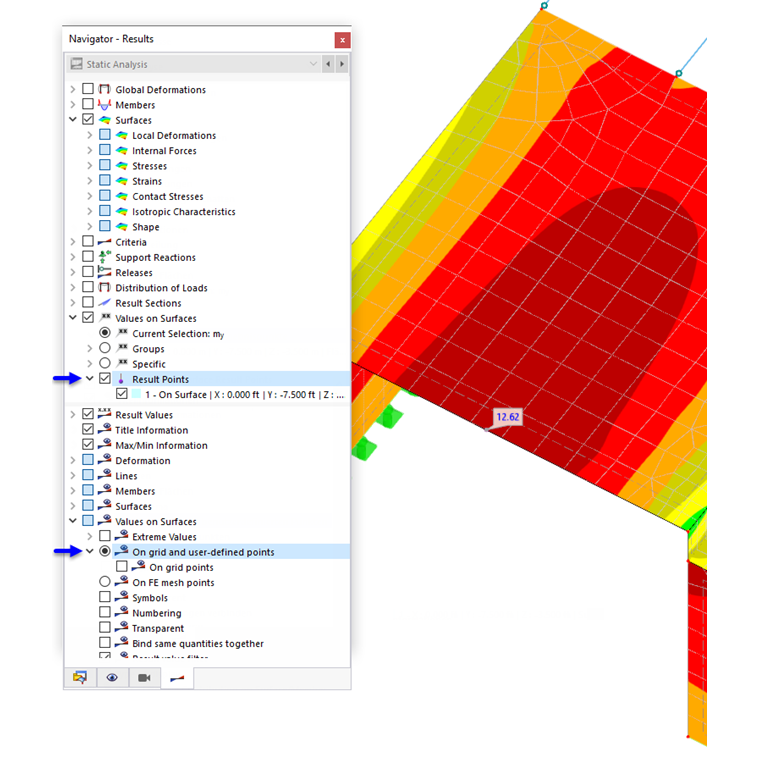

Después del cálculo, puede mostrar los valores en los puntos de resultados personalizados utilizando las opciones correspondientes del 'Navegador - Resultados'.
