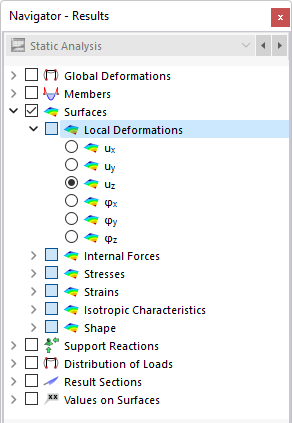

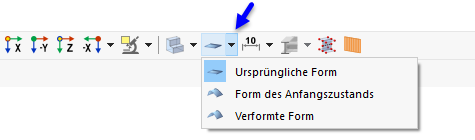

En el navegador, defina las deformaciones que se mostrarán en las superficies. La tabla incluye una lista con las deformaciones de cada barra para las especificaciones definidas en el Administrador de tablas de resultados . Allí, también puede controlar qué valores extremos se muestran.

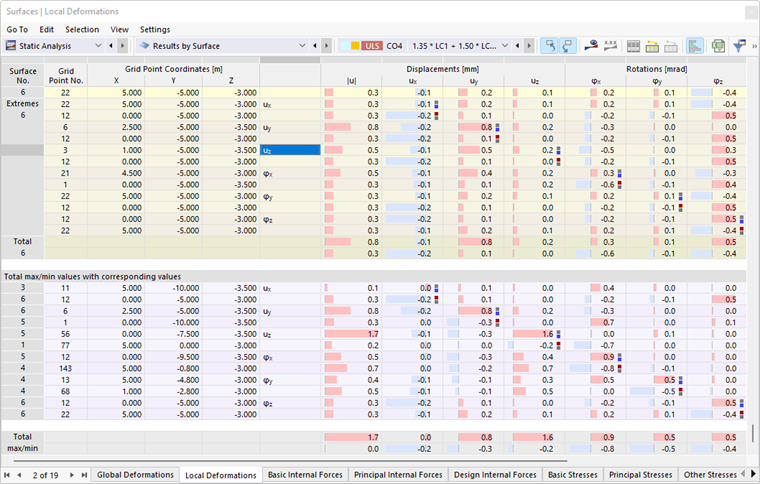

La imagen Resultados por superficie en la tabla muestra la tabla con las deformaciones globales de la superficie. Se refieren a los ejes X, Y y Z. Los resultados que se muestran en la imagen Deformaciones locales de superficies en la tabla se refieren a los ejes x, y y z de la superficie.
Los desplazamientos y giros locales tienen el siguiente significado:
|u| | Valor absoluto del desplazamiento total |
ux | Desplazamiento en dirección del eje x local |
uy | Desplazamiento en dirección del eje y local |
uz | Desplazamiento en dirección del eje z local |
φx | Giro respecto al eje x local |
φy | Giro respecto al eje y local |
φz | Giro respecto al eje z local |
En el caso de superficies curvas, los ejes de la superficie se refieren a los ejes de los elementos finitos (consulte la imagen Representación de sistemas de ejes de EF ).
