Una carga rectangular libre actúa como carga superficial uniforme o como carga superficial linealmente variable, zona libremente definible de una superficie.
En la lista, seleccione el 'Caso de carga' al que desea asignar la carga.
En la sección de diálogo "Asignada a superficies", puede controlar el efecto de la carga rectangular. Hay varias opciones disponibles para su selección en la lista (consulte la imagen Nueva carga rectangular libre):
- "Vacío": la carga no actúa sobre ninguna superficie.
- Todo: la carga se aplica a todas las superficies que se cortan perpendiculares al plano de proyección, comenzando desde las posiciones de la carga.
- "Número": la carga actúa solo en las superficies de los números especificados.
Datos principales
La pestaña Datos principales gestiona los parámetros de carga básicos.
Categorías
Las siguientes opciones están disponibles para su selección en la lista "Distribución de carga":
- Uniforme: la carga rectangular actúa con una magnitud constante.
- Lineal en X / Y / Z: la carga tiene una magnitud linealmente variable en la dirección de un eje global.
- Variable en Z: la carga actúa con una variable en la dirección Z, que puede describir libremente en una tabla en la pestaña Variable en dirección Z.
- Variable a lo largo del perímetro: la carga actúa con una magnitud variable a lo largo del perímetro, que puede describir libremente en una tabla en la pestaña Variable a lo largo del perímetro.
- Variable en Z y perímetro: la carga actúa a lo largo del perímetro con una magnitud variable en la dirección Z, que se puede describir libremente en las pestañas Variable en dirección Z y Variable a lo largo del perímetro.
Si la carga rectangular no se refiere al 'Sistema de coordenadas' XYZ global, puede seleccionar un sistema de coordenadas definido por el usuario o crear uno nuevo.
En la lista 'Proyección de carga', seleccione en cuál de los planos globales (XY, YZ o XZ) desea proyectar la carga. A partir de los puntos Posición de carga, RFEM 'calcula' algunas líneas rectas perpendiculares a este plano de proyección. Los puntos de definición de la carga rectangular resultan de los puntos de intersección de estas líneas rectas con las superficies.
Seleccione la 'Dirección de la carga' de la lista para definir el efecto de la carga. Dependiendo del sistema de coordenadas, están disponibles para su selección los ejes x, y, z locales de la superficie, los ejes X, Y, Z globales o los ejes U, V, W definidos por el usuario.
El peso propio de un objeto representa una carga que actúa sobre el área real. Sin embargo, una carga de nieve se refiere al área proyectada.
Parámetros
Especifique la 'Magnitud de carga' de la fuerza. Para una carga linealmente variable, debe introducir dos valores de carga.
Posición de carga
Tiene dos opciones para definir las dimensiones de una carga rectangular:
- Definir los 'Vértices del rectángulo' introduciendo las coordenadas correspondientes. También puede usar el botón
para definir ambos puntos gráficamente. - Especificar el 'Centro y lados del rectángulo' definiendo el punto central C así como las longitudes de los lados a y b.
Si es necesario, puede provocar un "Giro del rectángulo respecto a Z". Un ángulo positivo gira la carga rectangular en el sentido de las agujas del reloj sobre el eje positivo.
Región de actuación de carga
Como se describió anteriormente, la carga actúa en las superficies que se cortan perpendicularmente al plano de proyección, comenzando desde la posición de la carga. Si ha seleccionado la opción 'Todo' en la sección de diálogo Asignada a las superficies, puede limitar el efecto de la carga por medio de criterios geométricos.
De forma predeterminada, la carga actúa indefinidamente en el intervalo desde -∞ hasta +∞. Puede usar los cuadros de texto 'Desde' y 'Hasta' para reducir el efecto de la carga en ciertas zonas.

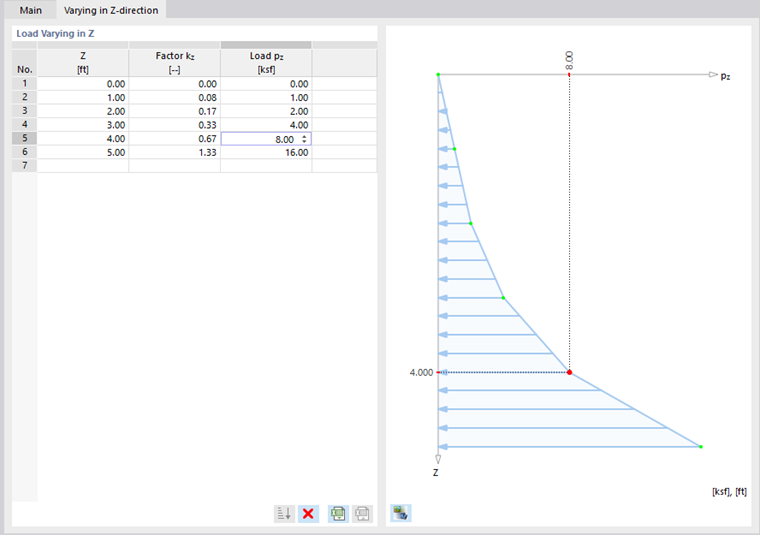

Variable en dirección Z
La pestaña Variable en dirección Z está disponible para los tipos de carga 'Variable en Z' y 'Variable en Z y perímetro'.
Aquí puede describir las ordenadas Z con los valores de carga correspondientes en una tabla.

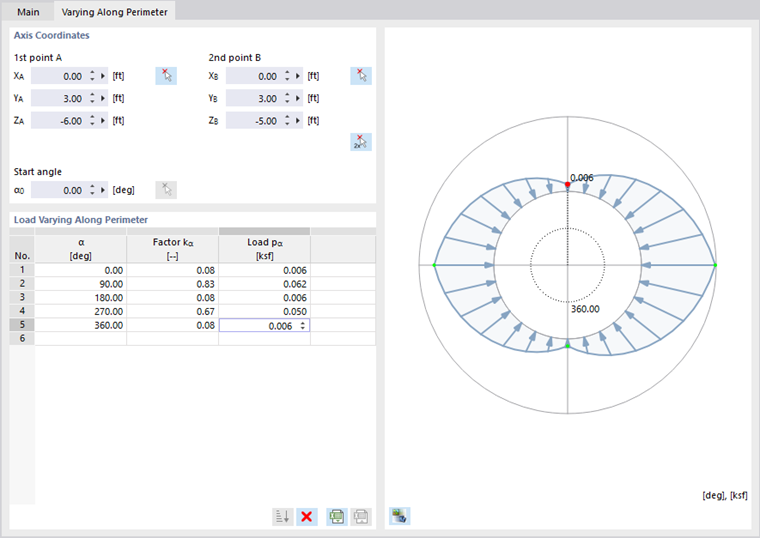

Variable a lo largo del perímetro
La pestaña Variable a lo largo del perímetro está disponible para los tipos de carga "Variable a lo largo del perímetro" y "Variable en Z y perímetro".
Introduzca las 'Coordenadas del eje' de dos puntos para definir la posición inicial de la carga. Puede definir los puntos gráficamente con el botón
. En la sección de diálogo 'Carga variable a lo largo del perímetro', puede describir los ángulos α con los valores de carga correspondientes en una tabla.
